Guide d'utilisation ECL Comfort 310, application A368
Les principes de base du circuit ECS (circuit 2) :
(exemple renvoyant à A368.1)
Si la température ECS mesurée (S4) est inférieure à la température
ECS souhaitée, la vanne de régulation motorisée (M1) est ouverte
progressivement et vice versa.
Grâce à la programmation hebdomadaire, le circuit ECS peut
être placé en mode Confort ou Économie. La programmation
hebdomadaire peut comporter jusqu'à 3 périodes Confort par jour.
Dans chacun des modes, vous pouvez régler une valeur de
température ECS souhaitée.
La température de retour (S6) peut être limitée à une valeur réglée.
Une fonction anti-bactérie peut être activée pour les jours de la
semaine sélectionnés.
Si la température ECS souhaitée ne peut pas être atteinte, le
circuit chauffage peut être fermé progressivement, afin d'apporter
davantage d'énergie au circuit ECS.
Les pompes de circulation P1 et P2 fonctionnent de manière
alternée. Une pompe de circulation est utilisée en tant que pompe
de travail et l'autre en tant que pompe de rechange. La pompe de
circulation en question est activée lors de la demande de chauffage
ECS ou de la protection antigel. L'heure d'alternance peut être
réglée sur la base d'un nombre de jours et d'une heure définie sur
le poste de jour. Une solution avec une seule pompe de circulation
peut également être choisie.
Au moyen de la différence de pression S8 (à l'exception de l'A368.6),
le régulateur ECL vérifie que la pompe de circulation en question
fonctionne.
Le mode Protection antigel maintient une température de départ
sélectionnable, par exemple 10 °C.
Un compteur de débit ou d'énergie communiquant via un signal
M-bus peut limiter le débit ou la puissance à une valeur réglée
maximale.
A368.3, A368.4 et A368.5 uniquement :
La sonde S13 permet de contrôler la pression du retour du
bouclage ECS.
La sonde S14 permet de contrôler la pression de l'alimentation
en eau froide.
A368.6 uniquement :
La sonde S8 permet de contrôler la température du retour du
bouclage ECS.
Fonction de dérogation :
Au moyen d'un sélecteur externe ou d'un contact de relais, le
programme horaire du circuit ECS peut être contourné en faveur :
•
du mode Confort permanent
•
du mode Économie permanent
•
du mode Protection antigel permanent
AQ189686468137fr-000601

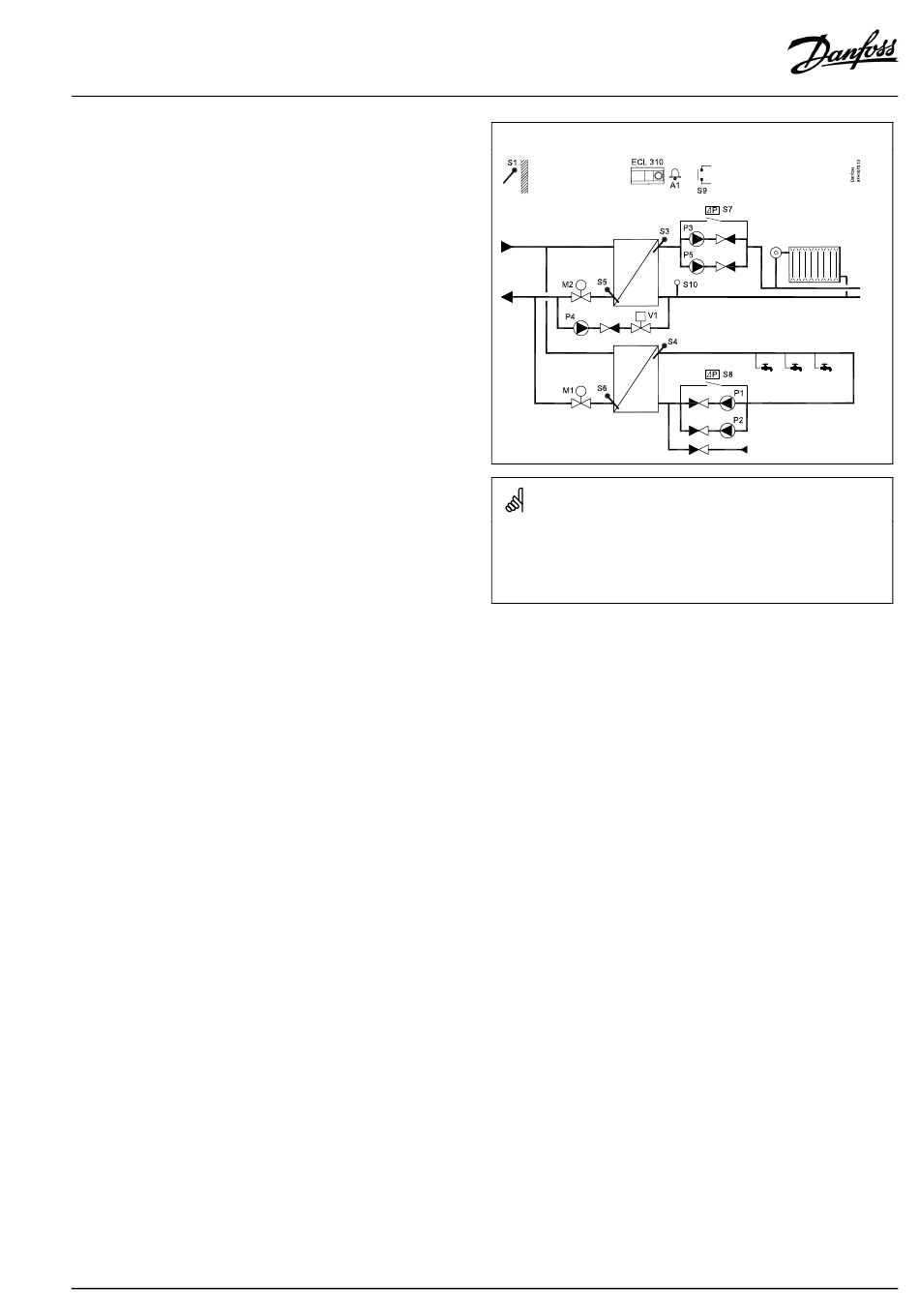

Application type A368.1 :
Ce schéma est un exemple fondamental et simplifié et n'inclut pas
tous les composants nécessaires au fonctionnement d'un système.
Tous les composants nommés sont raccordés au régulateur
ECL Comfort.
Liste des composants :
ECL 310 Régulateur électronique ECL Comfort 310
S1
Sonde de température extérieure
S3
Sonde de température de départ, circuit 1
S4
Sonde de température de départ ECS, circuit 2
S5
(En option) Sonde de température de retour, circuit 1
S6
(En option) Sonde de température de retour ECS, circuit 2
S7
Pressostat différentiel, circuit 1
S8
Pressostat différentiel, circuit 2
S9
Entrée d'alarme
S10
(En option) Transmetteur de pression ou pressostat,
circuit 1
P1
Pompe de circulation, ECS, circuit 2
P2
Pompe de circulation, ECS, circuit 2
P3
Pompe de circulation, chauffage, circuit 1
P4
Pompe de remplissage d'eau, circuit 1
P5
Pompe de circulation, chauffage, circuit 1
M1
Vanne de régulation motorisée, circuit 2
M2
Vanne de régulation motorisée, circuit 1
V1
Vanne ON/OFF, circuit 1, vanne de remplissage d'eau
A1
Alarme
© Danfoss | 2021.12 | 7
