Autres accessoires

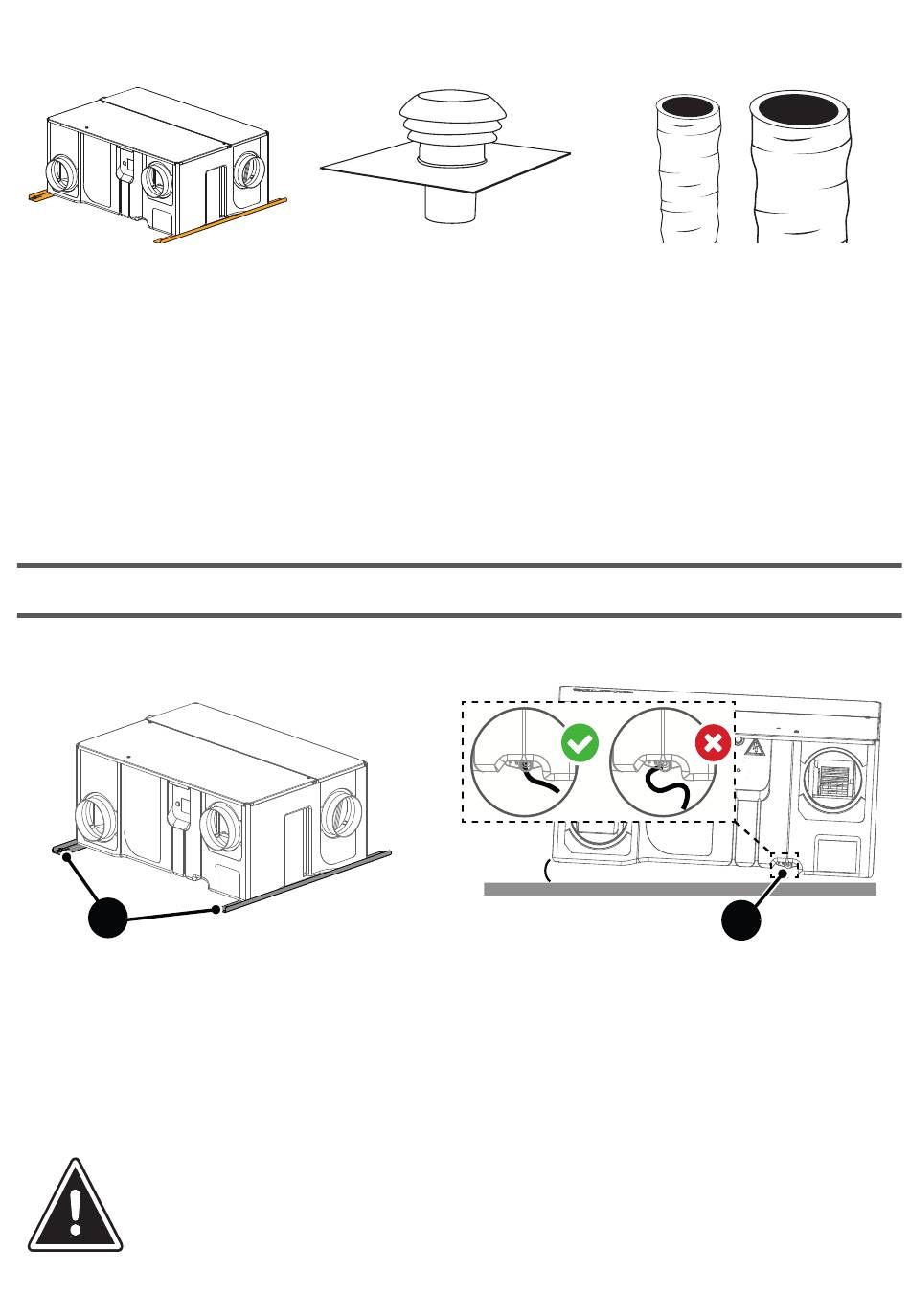

Kit de suspension
(code 412 212)
RR 125 : registre de réglage à commande manuelle (code 523 451) :
- Il permet l'équilibrage des débits;
- Il permet de compenser un éventuel déséquilibre;
- A installer sur le réseau d'insufflation.
ME INOX : prise d'air Ø 125 (code : 464 040).
T CONDENSAT 10 M : tuyau de raccord condensat Ø 16 mm, L = 10 m (code 412 209).
9.1. Fixation du groupe
A
1.
Utiliser le kit de suspension (A) pour installer le groupe (voir «accessoires»).
2.
Relier le raccord d'évacuation des condensats (B) sur le réseau des eaux usées à l'aide
du collier de serrage (tuyau Ø 16 int. non fourni).
3.
Vérifier que le raccord est toujours bien en place sous le produit après installation.
4.
Vérifier l'étanchéité de l'ensemble et le bon écoulement des condensats.
•
•
•
Chapeau de toiture Ø 125
INSTALLATION
Vérifier que le tuyau d'évacuation ne remonte jamais au dessus du raccord
des condensats;
L'appareil doit être en pente de 3 cm ou 5% pour que les condensats
s'écoulent naturellement;
Le tuyau d'évacuation des condensats et le raccord doivent être isolés
afin de ne pas geler.
(code : 422 563)
9. MONTAGE
3 cm
ou 5%
Conduits isolés 50 mm
Ø80 (code : 423 025)
Ø125 (code : 423 026)
B
11
