9.3. Raccordement réseau

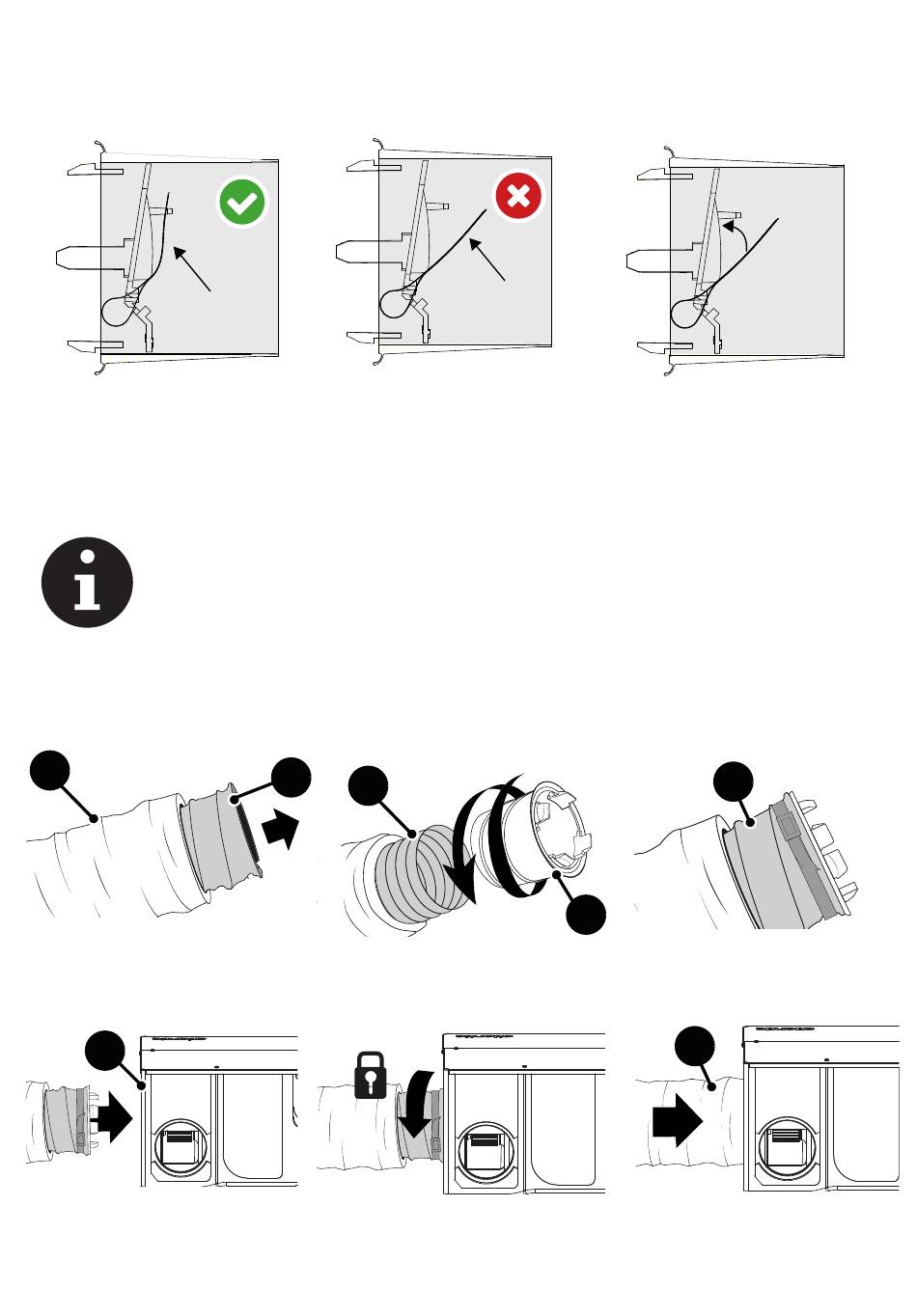

Position du piquage (vue de coupe)
Lame assurant
la régulation
Bonne position
▪
Procédure de montage
Lors du montage de la ventilation :
Pour un entretien aisé, laisser un espace libre de 300 mm au dessus et à
•
l'arrière de l'appareil;
Ne pas démonter les parties amovibles pour installer les piquages;
•
Le raccord condensats comporte un siphon intégré. Il est inutile d'installer
•
un autre siphon sur l'évacuation.
B
1.
Libérer la gaine (A) de
l'isolant (B).
D
4.
Clipser l'ensemble dans
le caisson (D).
Lame assurant
la régulation
Mauvaise position
A
A
2.
Visser le piquage (C)
dans la gaine (A).
5.
Effectuer 1/4 de tour
pour verrouiller.
Remettre la
lame dans son
jusqu'au "clip"
Si mauvaise position,
remettre la lame en position
A
C
3.
Cercler sur la gaine (A).
B
6.
Recouvrir
avec l'isolant (B).
logement
le
piquage
13
