13, Bd Monge - ZI - BP 71 - 69882 Meyzieu Cedex
Tél. 04 72 45 19 45
www.atlantic-pro.fr

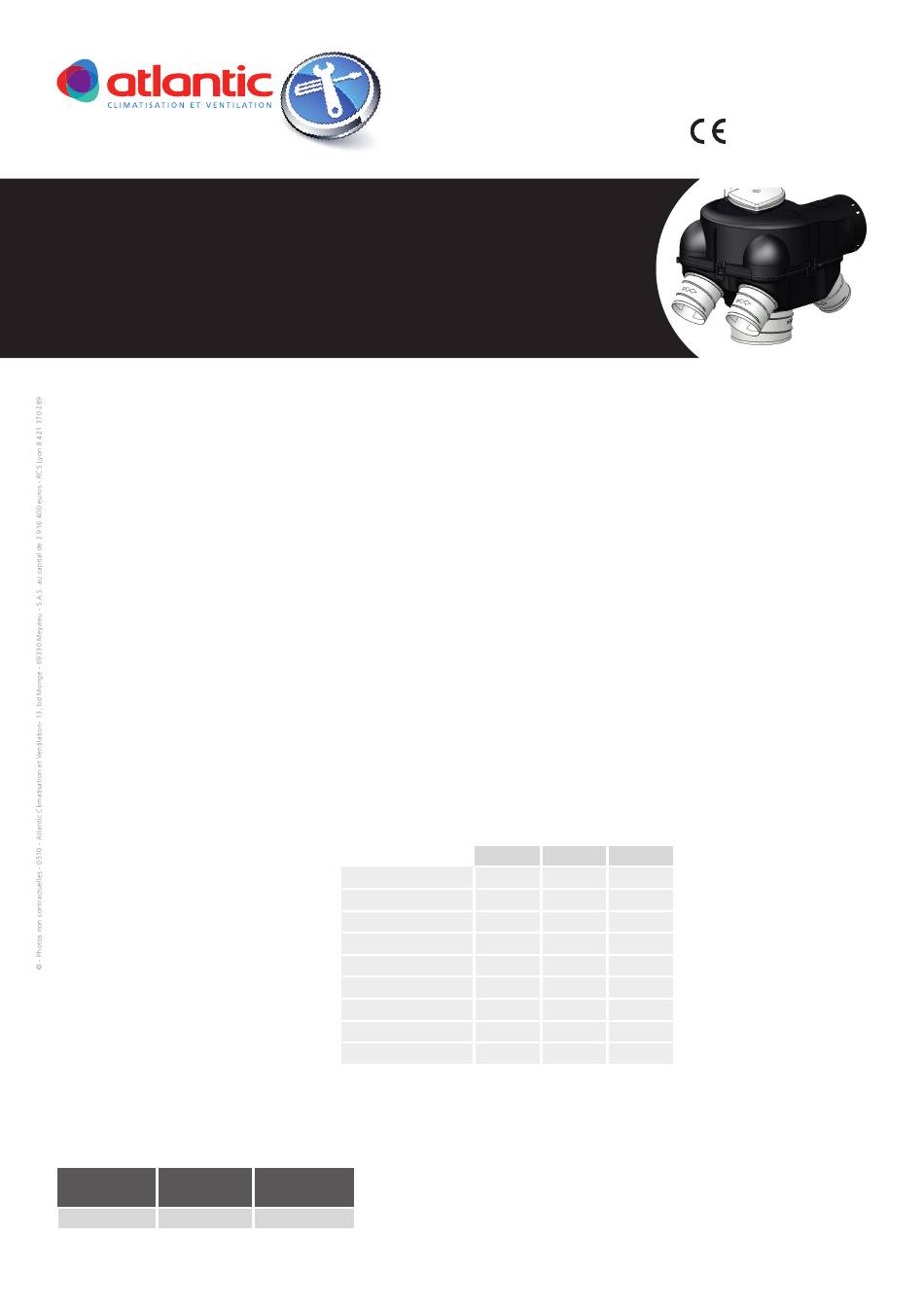

NOTICE DE MONTAGE
AUTOCOSY
1. AVERTISSEMENTS
AVANT L'INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS :
En cas d'inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut être considéré comme responsable
des dommages subis par les personnes ou les biens.
La notice décrit comment installer, utiliser et entretenir correctement l'appareil, son respect permet de garantir son efficacité et sa longévité.
Ne pas utiliser cet appareil pour un usage différent de celui pour lequel il est destiné.
Après déballage, assurez-vous qu'il est en bon état, sinon adressez-vous à votre revendeur pour toute intervention.
L'utilisation d'un appareil électrique implique le respect des règles fondamentales suivantes :
- ne pas toucher l'appareil avec une partie du corps humide ou mouillée (mains, pieds, ...),
- ne raccorder l'appareil au réseau que si ce dernier correspond aux caractéristiques inscrites sur la plaque signalétique,
- avant toute opération sur l'appareil, couper l'alimentation électrique et s'assurer qu'elle ne peut pas être rétablie accidentellement,
- prévoir une protection par disjoncteur de 2A en amont,
- tenir éloigné d'une source de chaleur (conduit de cheminée, spots encastrés ...).
Ce matériel doit être installé par des personnes ayant une qualification appropriée.
L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation
doit également être conforme aux normes qui lui sont applicables.
2. CARACTERISTIQUES ET COMPOSANTS

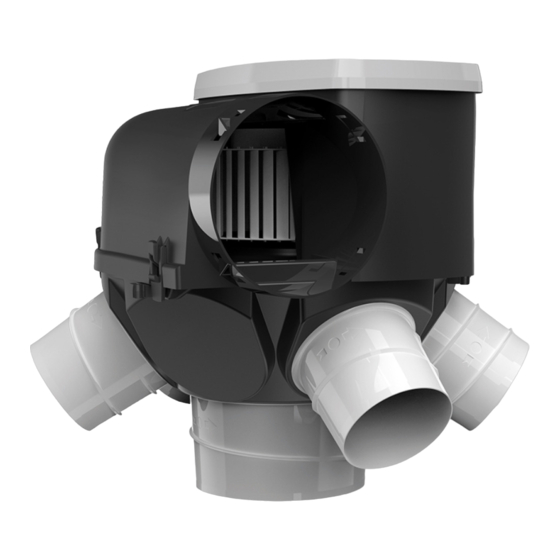

Système de ventilation autoréglable destiné à renouveler l'air ambiant en maison individuelle. Ce système garantit les débits de ventilation
réglementaires. Facilité d'installation grâce à la poignée de manutention, aux piquages Twist & Go, au raccordement électrique rapide et à la
cordelette de suspension.
Ce groupe convient jusqu'à 4 sanitaires (toute pièce équipée d'un point d'eau hors cuisine) avec au maximum 2 salles de bains (ou
douches).
Caisson plastique équipé de :
Alimentation : 230 V~ 50 Hz
Poids : 1,8 kg
Température d'utilisation : -5°C +40°C
Consommation moyenne :
Puissance
Puissance
V1
V2
24W
35W
Piquages 80 WC
Piquages 80 SdB
Piquage 125
Bouchons 80
Colliers nylon
Bouche standard 80
Bouche standard 125
Bouche design 80
Bouche design 125
Puissance
V3
60W
Groupe
Kit
Kit PLUS
2
1
2
2
1
2
1
1
1
2
2
2
6
4
6
0
2
0
0
1
0
0
0
2
0
0
1
Un système VMC doit fonctionner 24h/24
Famille 4
N° 4105
Indice C
Date 11/2016
