KV 31, Collimateurs sur les deux côtés

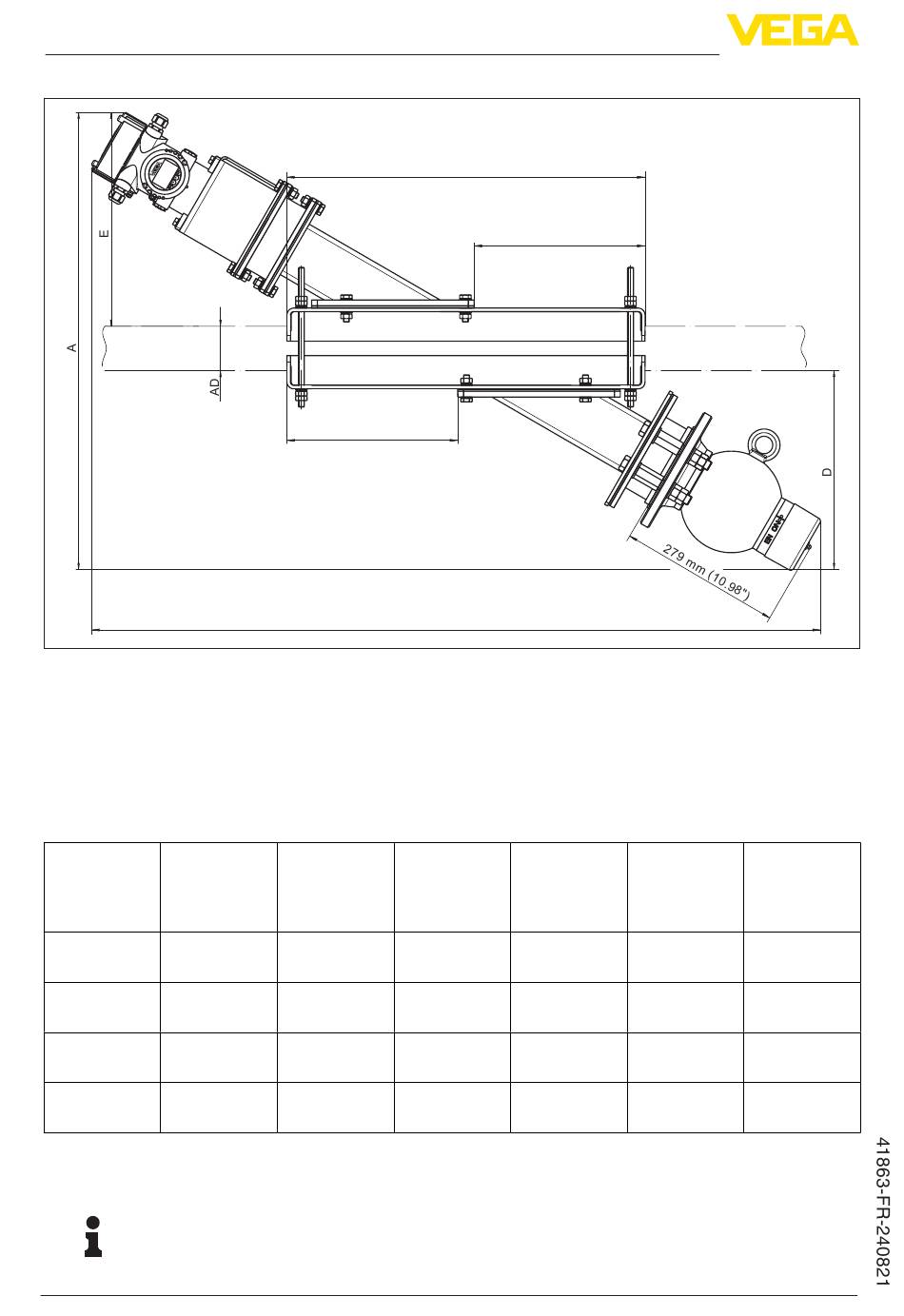

Fig. 15: Dispositif de fixation avec collimateurs du côté du capteur et du conteneur blindé (avec VEGASOURCE
31, 35)
A Largeur totale
AD Diamètre du tube
B Longueur totale
C Ajustage
D Hauteur - Côté de l'émetteur
E Hauteur - Côté du capteur
Conduite DN Diamètre de
(in) la conduite
(AD)
DN 50 (2 in) ø 60,3 mm
(2.37 in)
DN 65 (2.5 in) ø 73 mm
(2.9 in)
DN 80 (3 in) ø 88,9 mm
(3.5 in)
DN 100 (4 in) ø 114,3 mm
(4.5 in)
4.2.2 Dimensions avec conteneur blindé VEGASOURCE 81, 82
Remarque:
Pour le calcul de la longueur, prenez également en compte les composants en option tels
22
617 mm (24.29")
C
B
Largeur to- Longueur to-
tale (A) tale (B)
764 mm 1217 mm
(30 in) (47.9 in)
787 mm 1256 mm
(31 in) (49.5 in)
805 mm 1287 mm
(31.7 in) (50.7 in)
841 mm 1349 mm
(33.1 in) (53.2 in)
Dispositif de fixation KV 31 • Pour conduites d'un diamètre entre 50 et 100 mm
C
Ajustage (C) Hauteur
- Côté de
l'émetteur
(D)
275 mm 340 mm
(10.8 in) (13.4 in)
294,4 mm 343 mm
(11.6 in) (13.5 in)
310 mm 352 mm
(12.2 in) (13.9 in)
341,2 mm 370 mm
(13.5 in) (10.8 in)
Hauteur - Cô-
té du capteur
(E)
364 mm
(14.4 in)
367 mm
(14.5 in)
376 mm
(14.8 in)
394 mm
(15.5 in)
