Le réglage optimal assure l9équilibre entre un jeu latéral
minimal de la barre d9onglet et un déplacement sans
problème de la jauge à onglets sur toute la longueur de
la fente d9onglet. Si la jauge à onglets exerce trop de
friction lors du passage du matériau sur la table de
votre machine, desserrez le réglage décrit ci-dessus
pour réduire cette friction excessive.
Si le réglage n9est pas parfait, essayez d9utiliser un
morceau de papier à intercaler entre chaque disque de
réglage et le côté de la fente d9onglet pendant cette
procédure.
La barre d9onglet n9est toujours pas réglée ?
Dans la plupart des cas, il suffit de suivre les étapes ci-
dessus pour que la jauge à onglets SawStop soit bien
adaptée à votre machine. Cependant, si vous trouvez que le
réglage n9est toujours pas satisfaisant, vous pouvez vous
aider des instructions ci-dessous.
En sortie d9emballage, votre Jauge à onglets à échelle a de
trois disques de guidage fixes, noirs, installés sur un bord
de la barre d9onglet, et trois disques de guidage extensibles,
blancs, sur l9autre bord. Cette configuration est adaptée à la
plupart des machines munies d9une fente d9onglet standard.
Utilisez les variantes suivantes si le réglage ne répond pas
à vos attentes :
Si le réglage de la barre d9onglet est trop serré, vous
pouvez retirer les disques de guidage fixes noirs de la
barre d9onglet.
Si le réglage de la barre d9onglet est trop desserré, vous
pouvez remplacer les disques de guidage fixes noirs par
des disques d9extension blancs. (Trois disques d9extension
de rechange sont fournis avec votre jauge à onglets dans le
sac de pièces.)
Quel que soit le scénario, il faudra probablement ajuster les
disques d9extension. Voir les instructions données
précédemment dans ce chapitre. Quelle que soit la
combinaison de disques de guidage que vous choisissez
d9installer, conservez les disques de rechange dans un
endroit sûr au cas où ceux installés deviendraient usés et
devraient être remplacés plus tard.

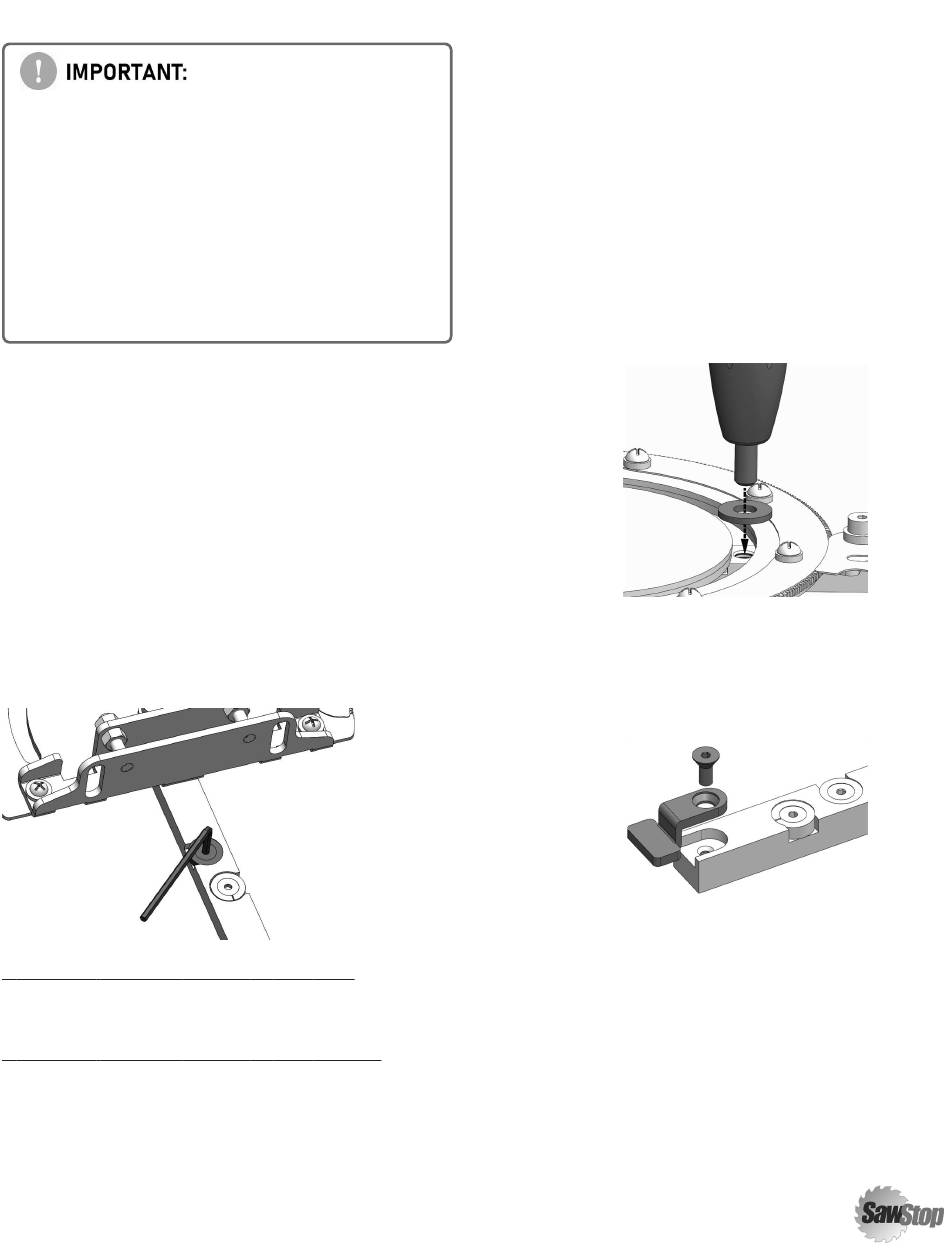

INSTALLER LA POIGNÉE ET LE GUIDE EN T
1. Placez la rondelle plate que vous avez retirée
pendant le déballage (décrit ci-dessus) sur les
filets indiqués dans l9image ci-dessous.
2. Installez la poignée sur les filets comme indiqué.
3. Si votre machine a une fente d9onglet en T,
installez le guide en T à l9extrémité de la barre
d9onglet en vous servant d9une clé hexagonale de 5
mm.
UTILISATION DE BASE
Cette partie du présent manuel explique le fonctionnement
de base de la Jauge à onglets à échelle, notamment le
réglage de l9angle de la jauge, l9utilisation du système de
clôture et celle du système de butée réglable. Les
principales commandes de votre Jauge à onglets à échelle
sont présentées dans l9illustration suivante. Ces
commandes sont référencées par leur nom dans les
instructions ci-après.
Manuel d9utilisation de la Jauge à onglets à échelle
|
7
