Inversion des mouvements :
Quand le dipswitch (commutateur) 10 est sur OFF, l'appareil fonctionne normalement, et quand il est sur ON
l'appareil est en mode inversé. C'est à dire que ses mouvement sont inversés par rapport à ceux du maître, alors
que ses couleurs restent synchronisées. En fonctionnement DMX le dipswitch 10 doit être positionné sur OFF.

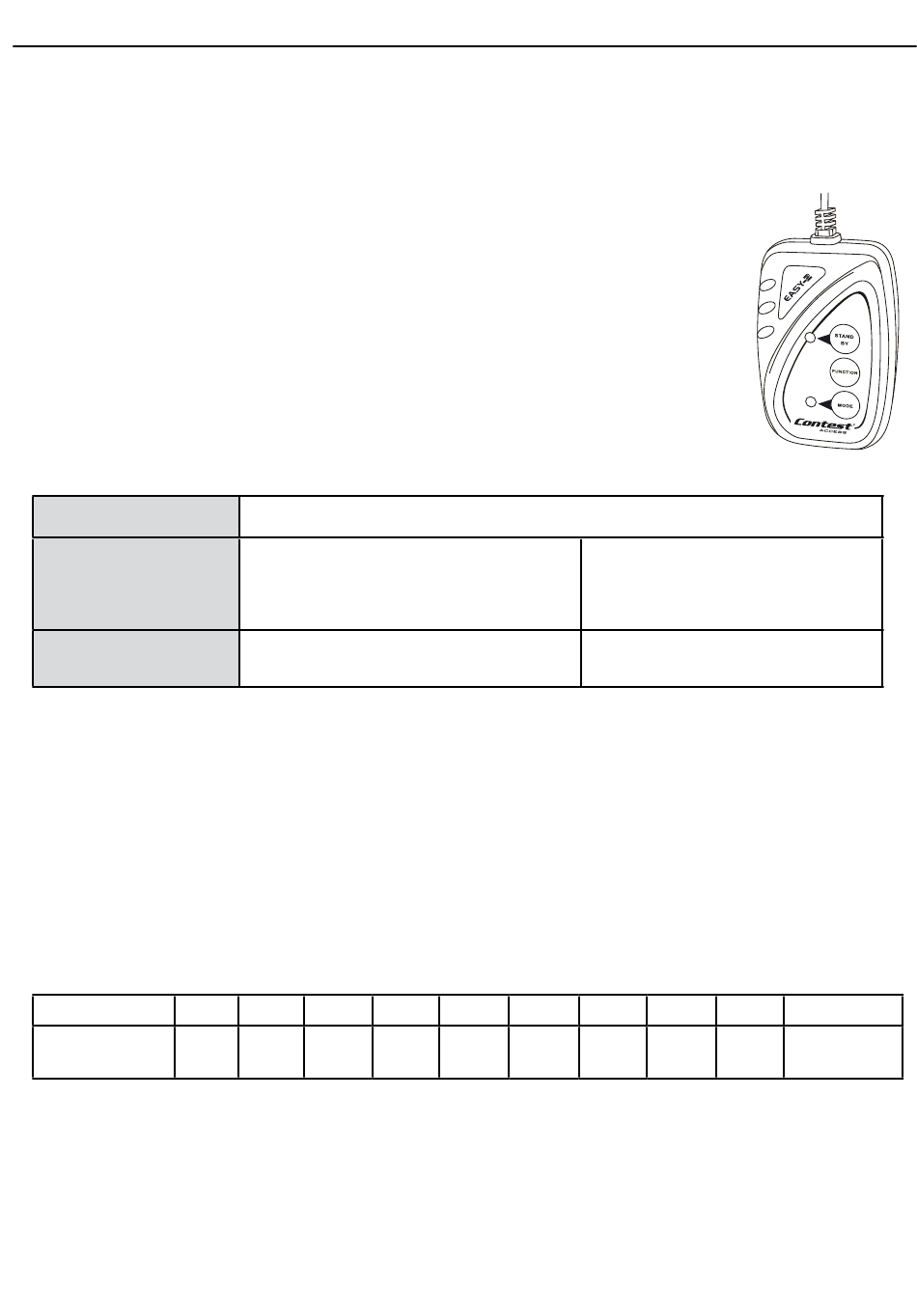

5-2 - Fonctionnement avec la télécommande EASY - 2 (en option)
La télécommande EASY - 2 est simple d'utilisation, facile à installer et peut piloter jusqu'à
4 appareils synchronisés uniquement en mode Maître/Esclave.
Branchez votre télécommande dans le châssis jack 6.35 du projecteur maître, repérez
«Remote Control» puis reliez les autres appareils via les fiches XLR comme pour un
câblage DMX classique. Grâce à cette télécommande vous pouvez accéder aux
différentes fonctions suivantes : black-out, strobe/next, et fast/slow.
STAND - BY
FONCTION
MODE
5-3 - Assignation DMX
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les fiches
XLR.
Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé d'utiliser un circuit bouchon
(Résistance de 120 Ohm entre les bornes 2 et 3 d'une fiche XLR).
Chaque appareil doit avoir une adresse programmée pour recevoir les informations envoyées par la télécommande
DMX. L'adresse peut se situer entre 1 et 512.
Paramétrez vos dipswitches 1 à 9 pour que tous vos appareils reçoivent le signal DMX. Referez vous au tableau
ci-dessous pour connaître les correspondances entre les adresses DMX et le code binaire des dipswitches.
Dipswitches
#1
Valeur décimale
1
Exemples :
Adresse 5: enclenchez les dipswitch #1 et #3 (valeur 1+4=5)
Adresse 9 : enclenchez les dipswitch #1 et #4 ( valeur 1+8=9)
Si vous voulez que deux appareils fonctionnent de la même façon, vous pouvez paramétrer les dipswitches pour les
deux appareils sur la même adresse
LED-FLOW/WHITE - Effet lumineux DMX type flower blanc à LEDs 3W
Black-out
1
appui : Strobe synchronisé
er
2
appui : Strobe mode musical
ème
3
appui : Strobe à deux couleurs
ème
Mode musical/strobe
La LED est éteinte
#2
#3
#4
2
4
8
Rotation à droite ou à gauche
Programme
La LED est allumée
#5
#6
#7
16
32
64
#8
#9
#10
128
256
Programme
inversé
