Spécifications techniques
Débit (m
/h)
3
Puissance absorbée (W)
Niveau sonore* dB(A)
Poids (kg)
Construction
Alimentation électrique
Indice de protection
Isolation électrique
*Pression acoustique mesurée à 3 m en champ libre.
▪
Consignes de montage
Le ventilateur VCM Easy peut être monté horizontalement ou verticalement
•
sur toute surface plane. Le corps du ventilateur pivote pour faciliter le
câblage si nécessaire.
Le ventilateur est conçu comme un extracteur de conduit en ligne.
•
Si des conduits exibles sont utilisés, n'utiliser que la longueur nécessaire,
éviter les coudes inutileset ne pas écraser le conduit. Les parties rectilignes
devront être étirées sans être «tendues» afin d'éviter les résonances.
Si la gaine raccordée sur l'appareil fait moins de 1,5 m et qu'elle est à
•
moins de 2,1 m du sol, rajouter une grille de protection à son extrémité.

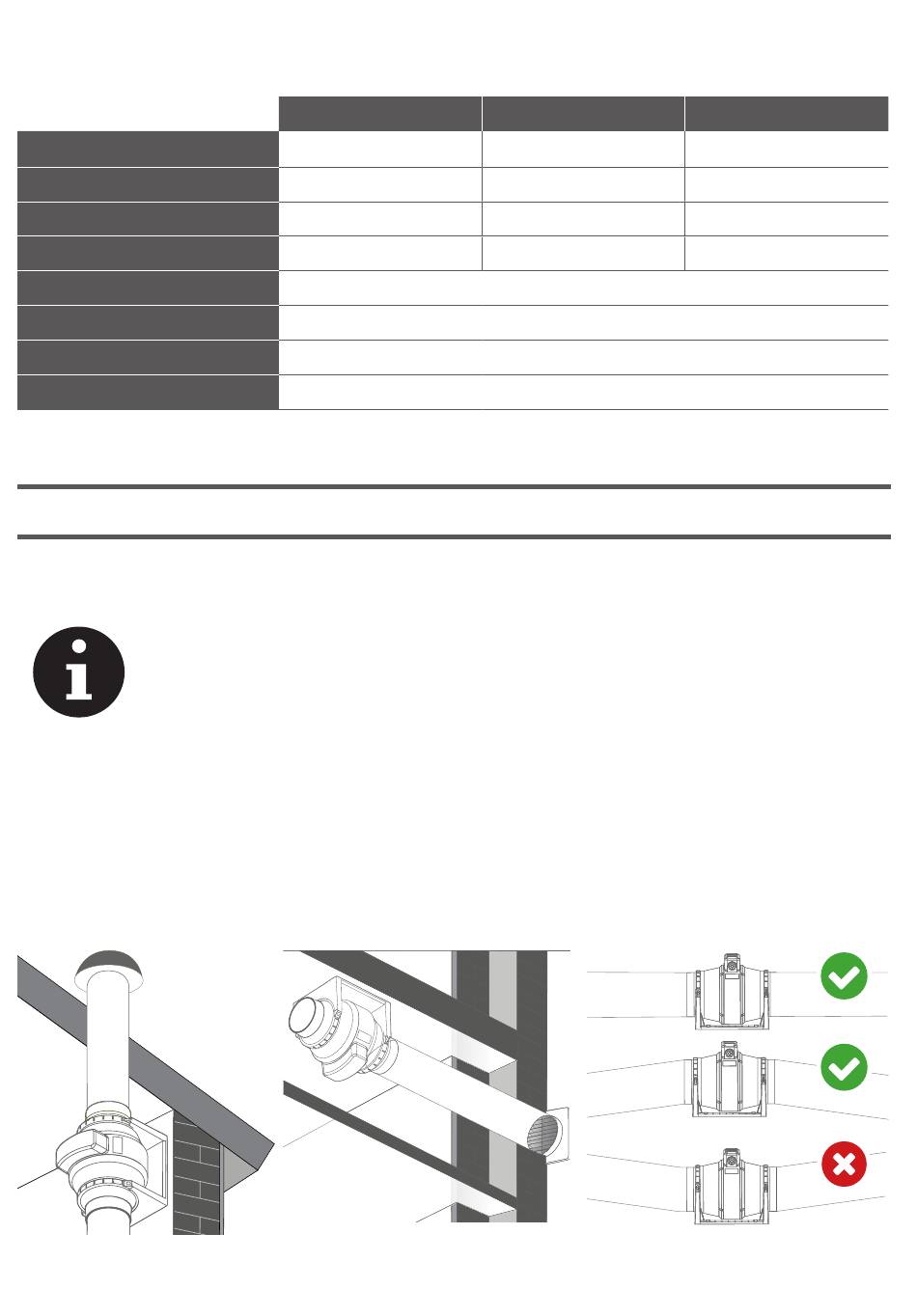

Pour éviter les problèmes liés à la condensation, respecter le «montage sur conduits» illustré
ci-dessous.
Montage plafond
8
VCM Easy 100 3V
220-250-315
19-21-24
20-23
1,8
Moteur sur platine démontable sans toucher aux conduits
INSTALLATION
6. MONTAGE DU VENTILATEUR
Montage mural
VCM Easy 125 3V
200-230-340
21-24-28
20-24
1,8
220-240V / 50Hz
IP 44
classe 2
Montage sur conduits
VCM Easy 150 3V
380-435-557
39-41-45
31-35
2,6
