CF 30.3 / CF 50.3 : Le générateur est livré avec les accessoires suivants :

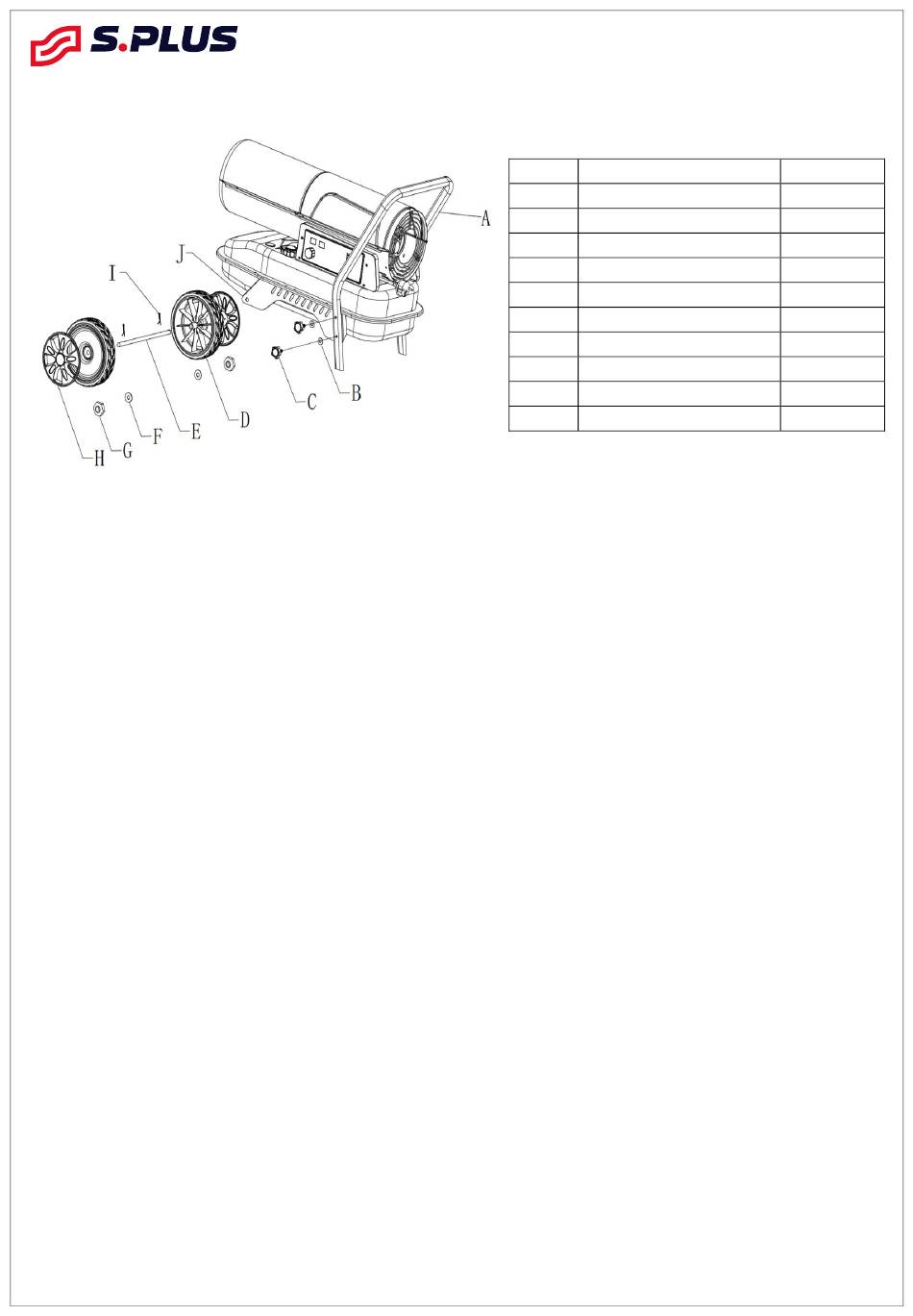

Procéder comme suit (Fig. 2) pour monter le dispositif de chauffage :
1. Insérer l'axe de roue (E) dans l'orifice correspondant du support (J), insérer la goupille (I) dans les trous
prévus à cet effet ; placer une rondelle plate (F) de chaque côté de l'axe de roue, faire glisser la roue (D) sur
l'axe (E), puis serrer l'écrou (G) pour fixer la roue sur l'axe.
6
NOTICE D'UTILISATION ET D'ENTRETIEN
Pos.
A
B
C
D
E
F
G
H
I
Fig.2
J
Fig.2
Description
Poignée
Rondelle plate ø6
Vis
Roue
Axe roue
Rondelle plate ø12
Ecrou M12
Cache roue
Goupille
Support
Réf. CF 20.3 - 30.3 – 50.3 3.05/2024 IU
Qté
1
4
4
2
1
2
2
2
2
2
