NOTICE D'UTILISATION ET D'ENTRETIEN

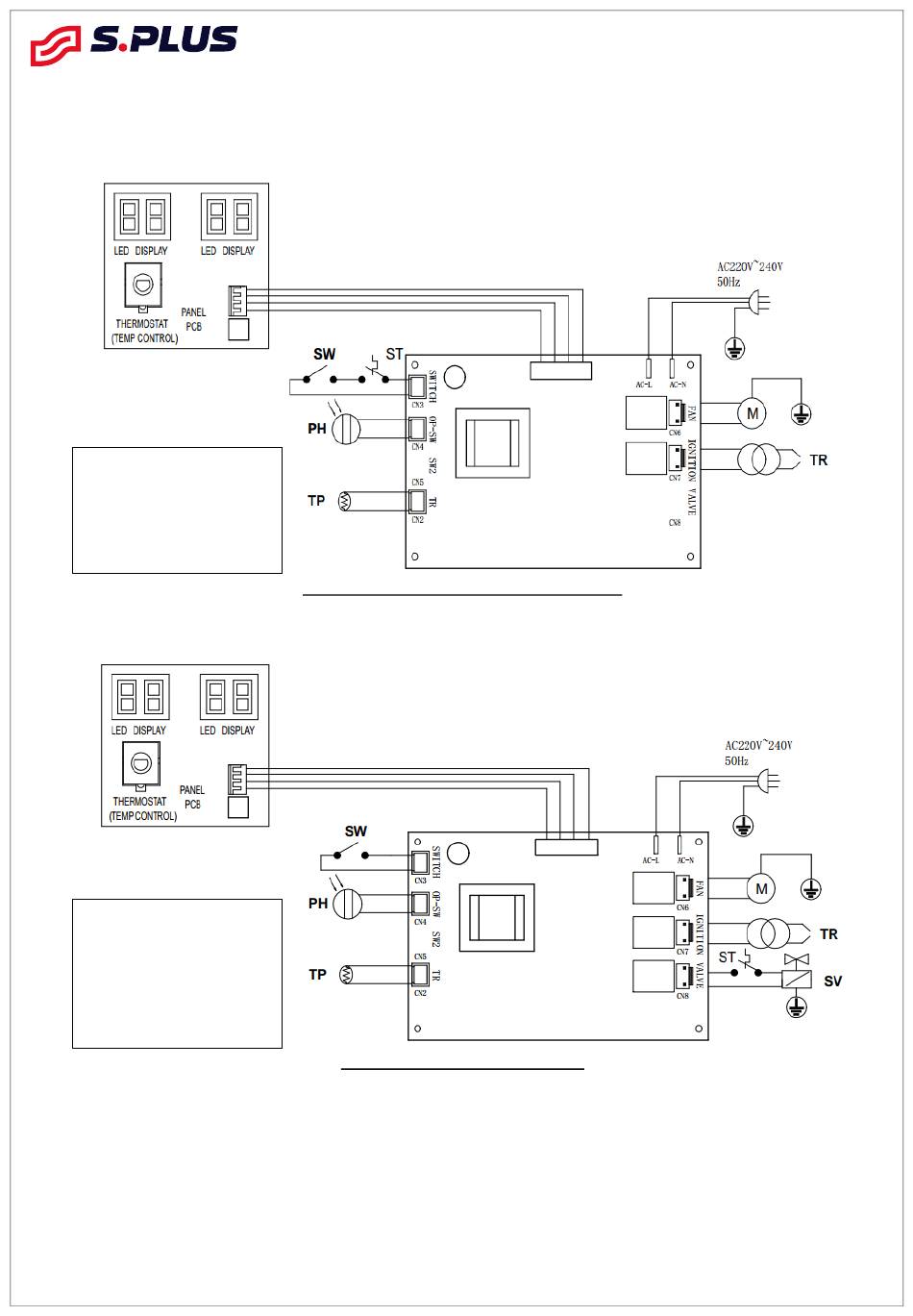

8. Schéma de câblage
M – Moteur
TR – Transformateur
SW – Interrupteur
ST – Thermostat de sécurité
PH – Cellule photoélectrique
TP – Capteur température
Schéma de câblage du CF 20.3 / CF 30.3
M – Moteur
TR – Transformateur
SW – Interrupteur
SV - Electrovanne
ST – Thermostat de sécurité
PH – Cellule photoélectrique
TP – Capteur température
Schéma de câblage du CF 50.3
12
Réf. CF 20.3 - 30.3 – 50.3 3.05/2024 IU
