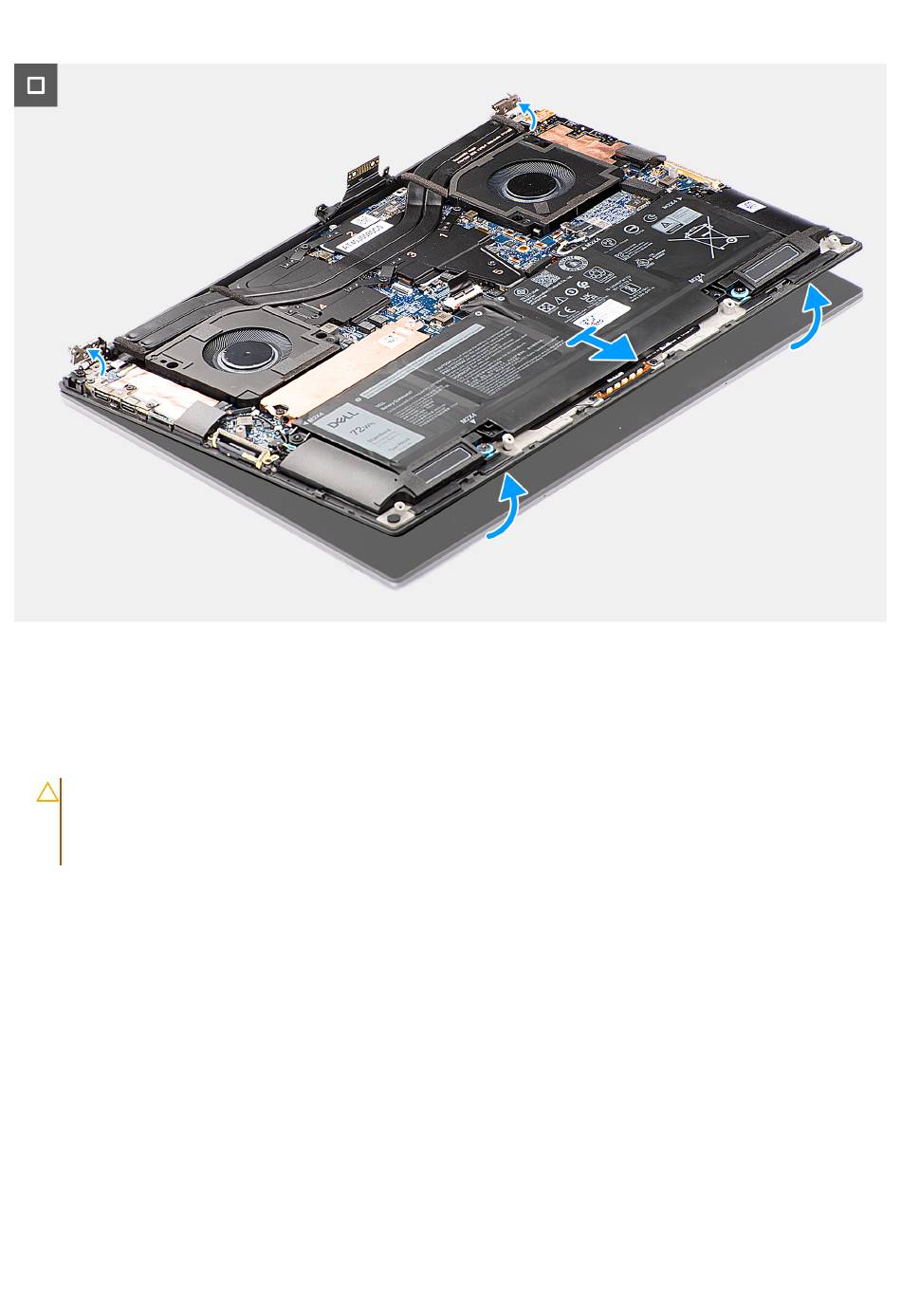

Figure 55. Retrait de l'assemblage d'écran
Étapes
1. Retirez les deux vis Torx (T5, M1,4x4) qui fixent le support du circuit imprimé flexible de l'écran à la carte système.
2. Retirez les deux vis Torx (T5, M1,4x4) qui fixent le circuit imprimé flexible de l'écran à la carte système.
3. Débranchez le FPC de l'écran de la carte système et retirez la carte intercalaire.
PRÉCAUTION :
Les broches de la carte intercalaire sont fragiles. Ne poussez pas ou n'exercez pas de pression sur
les broches des cartes intercalaires ou n'effectuez pas d'action susceptible de rayer les broches, comme la rotation
des cartes lorsqu'elles sont en contact avec une surface quelconque. Lorsque vous manipulez la carte intercalaire,
soulevez-la et tenez-la par les bords ou les côtés.
Retrait et installation des unités remplaçables sur site (FRU)
75
