Les images suivantes indiquent l'emplacement de la prise jack audio et fournissent une représentation visuelle de la procédure de retrait.

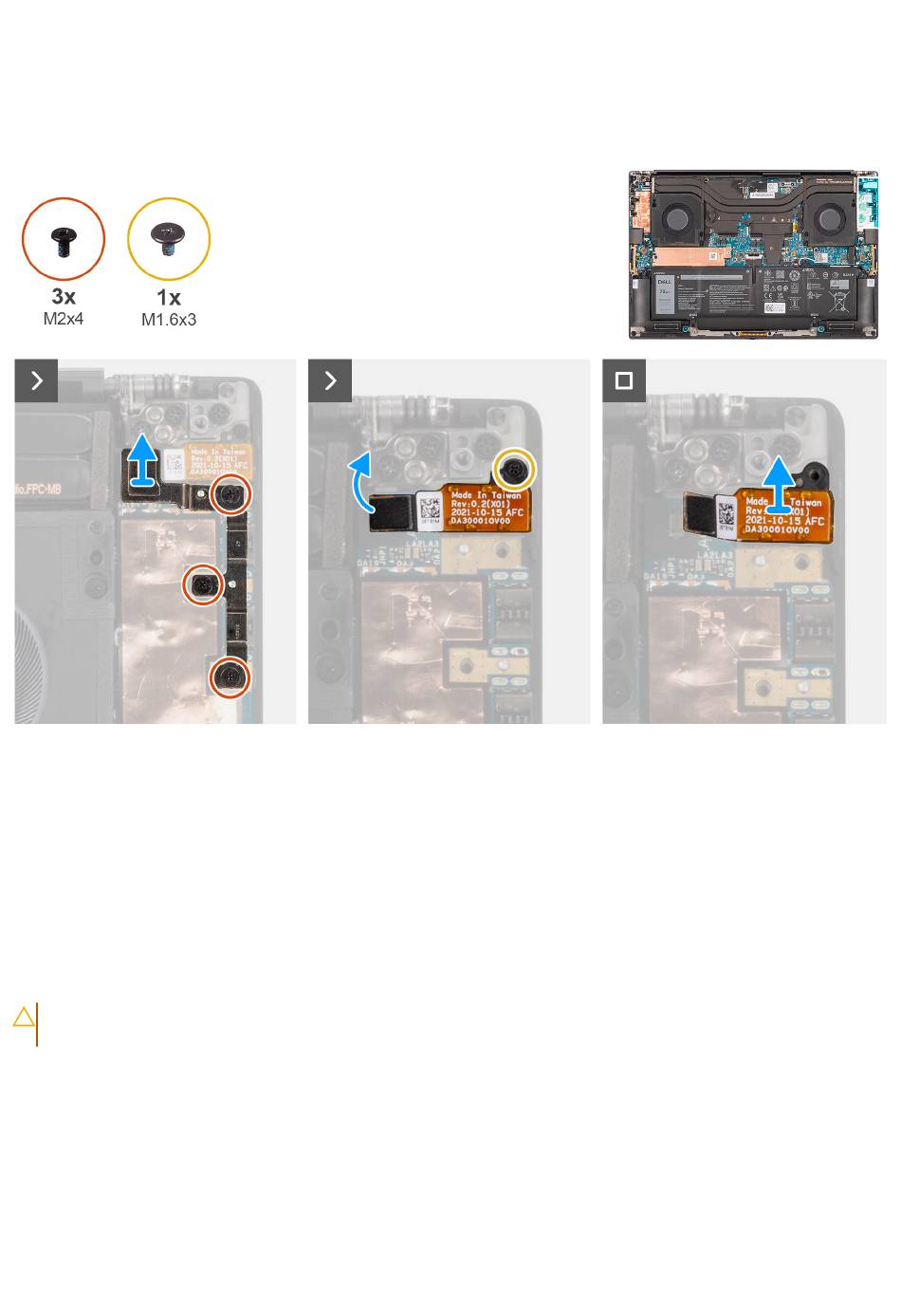

Figure 48. Retrait de la prise jack audio
Étapes
1. Retirez les trois vis (M2x4) qui fixent le support USB-C gauche à la carte système.
2. Soulevez le support USB-C gauche pour le retirer du connecteur situé sur la carte système.
3. Débranchez le circuit imprimé flexible de la prise jack audio du connecteur situé sur la carte système.
4. Retirez la vis (M1,6x3) qui fixe la prise jack audio à la carte système.
5. Soulevez la prise jack audio pour la retirer de l'assemblage du repose-poignets et du clavier.
Installation de la prise jack audio
PRÉCAUTION :
Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens
de maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
Les images suivantes indiquent l'emplacement de la prise jack audio et fournissent une représentation visuelle de la procédure
d'installation.
