À propos de cette tâche

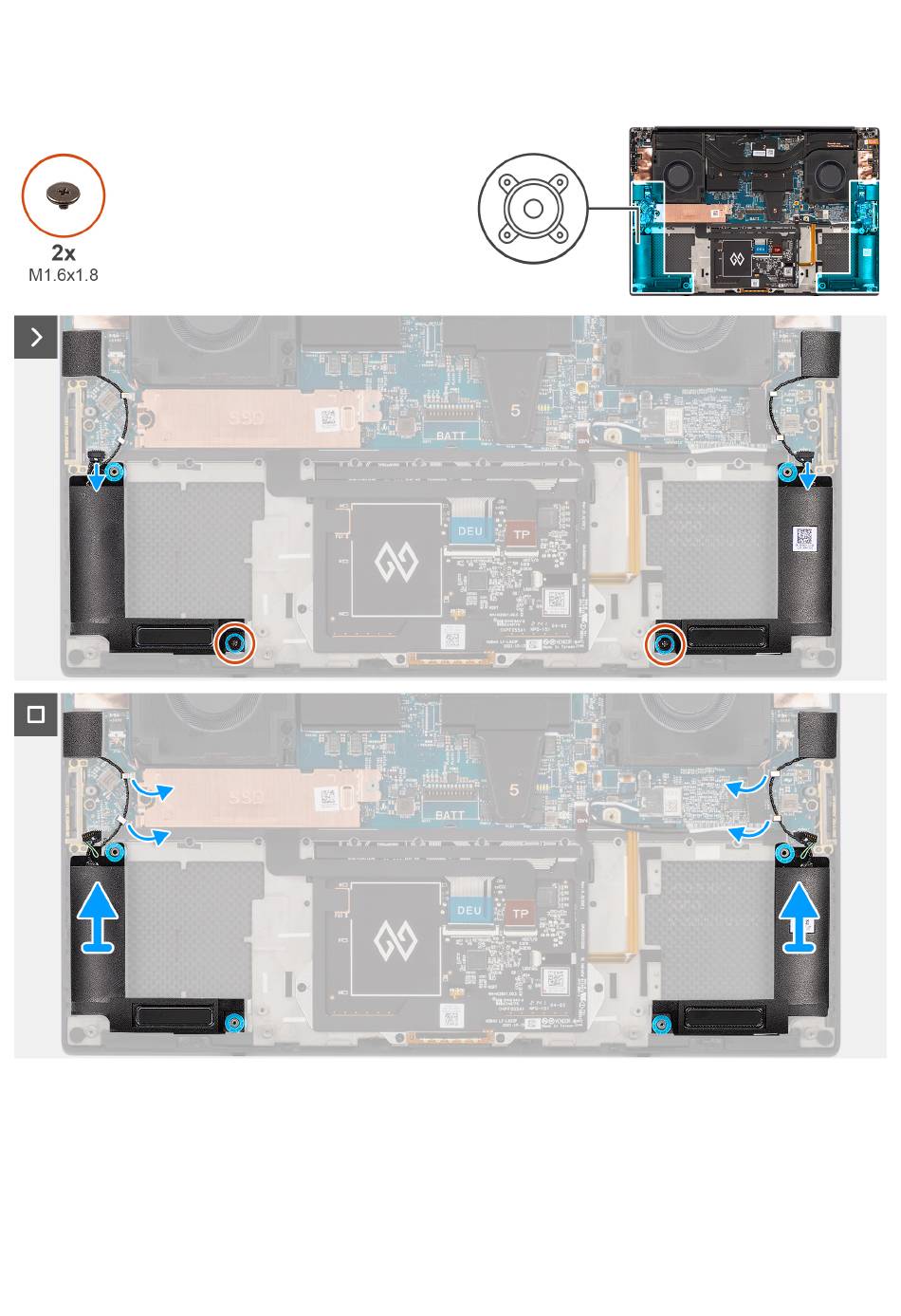

La figure indique l'emplacement du haut-parleur et fournit une représentation visuelle de la procédure de retrait.
Figure 50. Retrait du haut-parleur
Étapes
1. Débranchez les câbles des hauts-parleurs gauche et droit des connecteurs situés sur la carte système.
2. Décollez les haut-parleurs d'aigus gauche et droit de leurs compartiments sur l'assemblage du repose-poignets et du clavier.
3. Retirez les deux vis (M1,6x1,8) qui fixent les haut-parleurs gauche et droit à l'assemblage du repose-poignets et du clavier.
4. Débranchez les câbles des haut-parleurs d'aigus gauche et droit de leurs guides d'acheminement situés sur la carte système.
68
Retrait et installation des unités remplaçables sur site (FRU)
