5.7.3 Raccordement d'un circulateur externe
Respecter les consignes concernant l'installation électrique [chap. 5.7].
Selon la variante hydraulique choisie, les sorties sont préconfigurées et de ce fait,
leur fonctionnalité ne peut pas être modifiée [chap. 12.1].
Si le circulateur externe doit être raccordé via VA, un module complémentaire est
nécessaire.

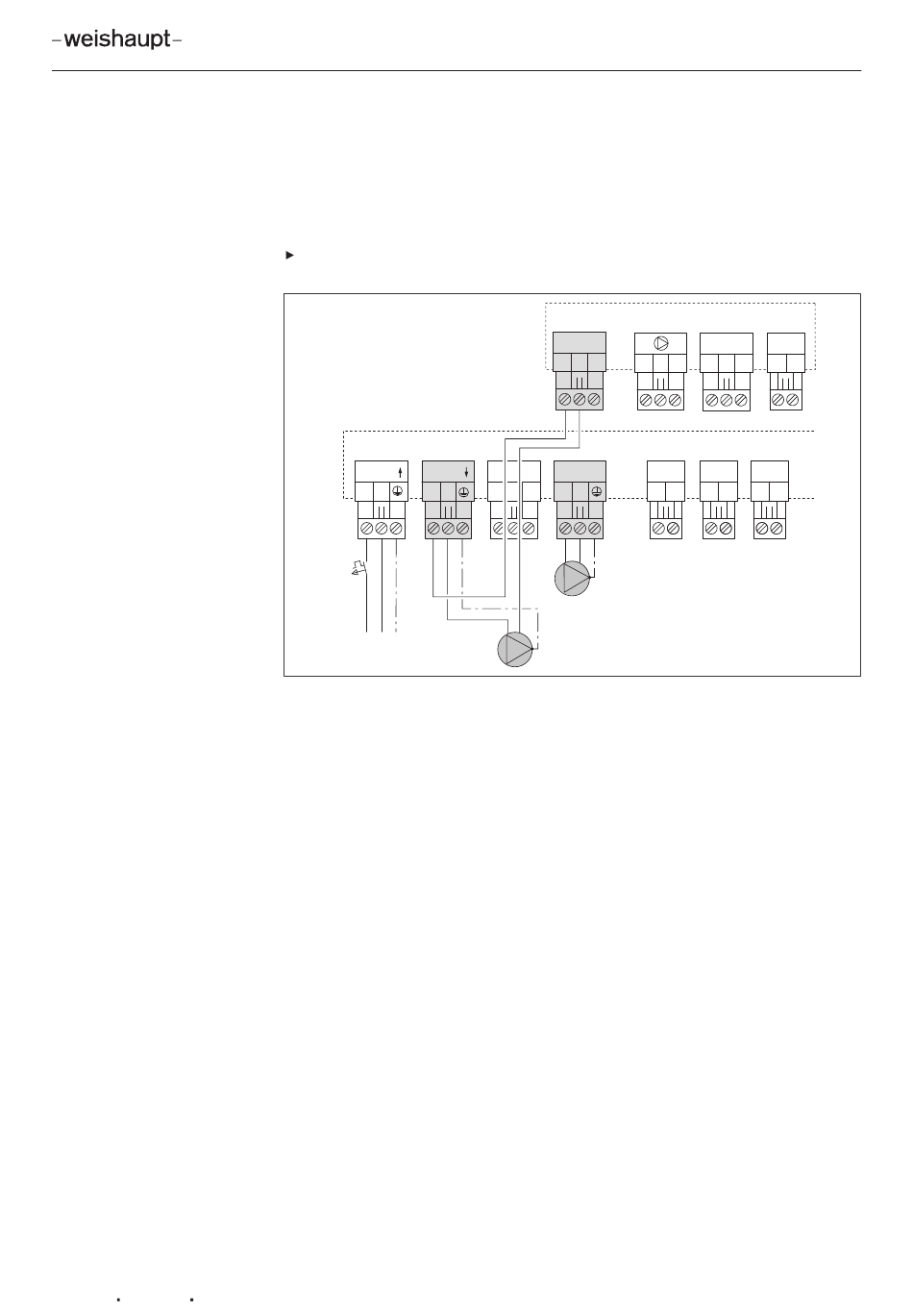

Raccorder le circulateur selon le schéma de raccordement aux sorties MFA1 ou
VA1/2.
