3. DISPOSITION DU PANNEAU ET CONNECTEURS

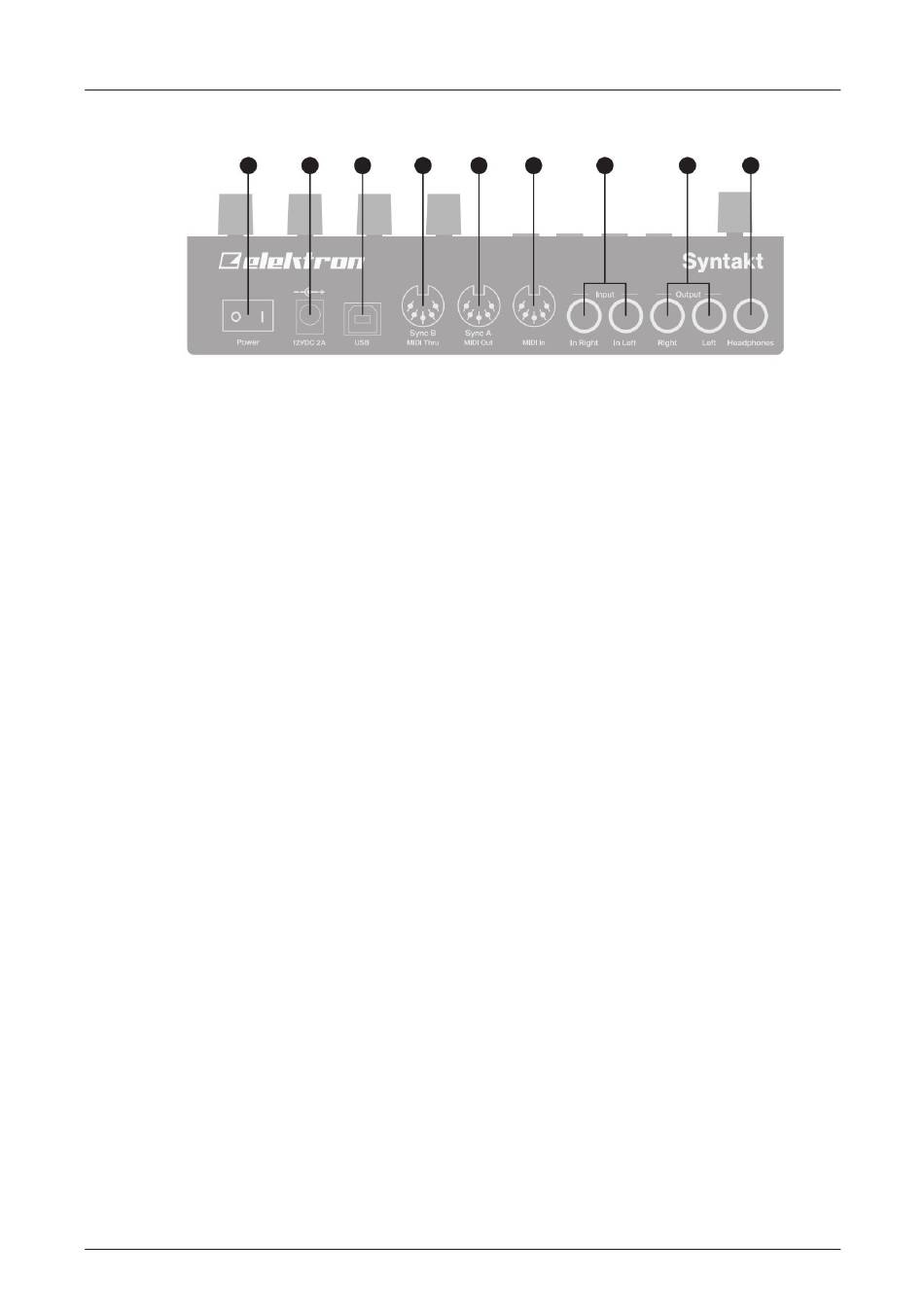

3.2 CONNECTEURS ARRIÈRE
1. POWER, interrupteur pour allumer et éteindre l'appareil.
2. DC In, entrée pour l'alimentation. Utilisez l'adaptateur secteur PSU-3c fourni connecté à une prise de courant.
3. USB, Pour connecter l'appareil à un ordinateur. Pour contrôle MIDI ou utilisation Overbridge. Utilisez le câble USB 2.0 A vers B inclus pour
vous connecter à un ordinateur hôte.
4. MIDI THRU/SYNC B, transfère les données depuis MIDI IN. Il peut également être configuré pour envoyer la synchronisation DIN à l'héritage
instruments. Utilisez un câble MIDI standard pour connecter un autre appareil MIDI dans la chaîne.
5. MIDI OUT/SYNC A, sortie de données MIDI. Il peut également être configuré pour envoyer la synchronisation DIN aux instruments hérités.
Utilisez un câble MIDI standard pour vous connecter à l'entrée MIDI d'un appareil MIDI externe.
6. MIDI IN, entrée de données MIDI. Utilisez un câble MIDI standard pour vous connecter à la sortie MIDI d'un appareil MIDI externe.
7. INPUT L/R, entrées audio utilisées pour les sources externes pour le traitement audio. Utilisez une prise téléphonique mono 1/4"
(connexion déséquilibrée).
8. OUTPUT L/R, sorties audio principales. Utilisez soit une prise téléphonique mono 1/4" (connexion asymétrique) soit une prise
téléphonique TRS 1/4" (Tip/Ring/Sleeve) (connexion symétrique).
9. HEADPHONES, sortie audio pour casque stéréo. Utilisez une prise téléphonique 1/4" TRS (Tip/Ring/Sleeve).
3.3 CONFIGURATION ET DEMARRAGE DU SYNTAKT
Assurez-vous de placer le Syntakt sur un support stable, comme une table solide, avec suffisamment d'espace pour les câbles. Assurez-vous
d'éteindre tous les appareils avant de connecter le Syntakt à d'autres appareils.
1. Branchez l'adaptateur d'alimentation fourni à une prise de courant et connectez la petite fiche à l'entrée 12 VDC In sur
le Syntakt.
2. Connectez OUTPUT L/R du Syntakt à votre table de mixage ou amplificateur.
3. Si vous souhaitez contrôler le Syntakt depuis un ordinateur, connectez un câble USB entre l'ordinateur et le connecteur USB du Syntakt.
4. Si vous souhaitez utiliser le MIDI pour contrôler le Syntakt, connectez le port MIDI OUT de l'appareil que vous souhaitez
envoyer des données vers le port MIDI IN du Syntakt. Le port MIDI THRU duplique les données arrivant au port MIDI IN, de sorte qu'il
peut être utilisé pour chaîner des unités MIDI ensemble. Si vous souhaitez utiliser Syntakt pour contrôler d'autres appareils via MIDI,
connectez le port MIDI OUT du Syntakt au port MIDI IN de l'appareil que vous souhaitez contrôler.
5. Si vous souhaitez mixer de l'audio vers le Syntakt à partir de sources externes, connectez la source audio à INPUT L/R.
6. Allumez toutes les unités. Allumez le Syntakt en basculant l'interrupteur d'alimentation situé à l'arrière de l'appareil.
14
1
2
3
4
5
6
sept
8
9
