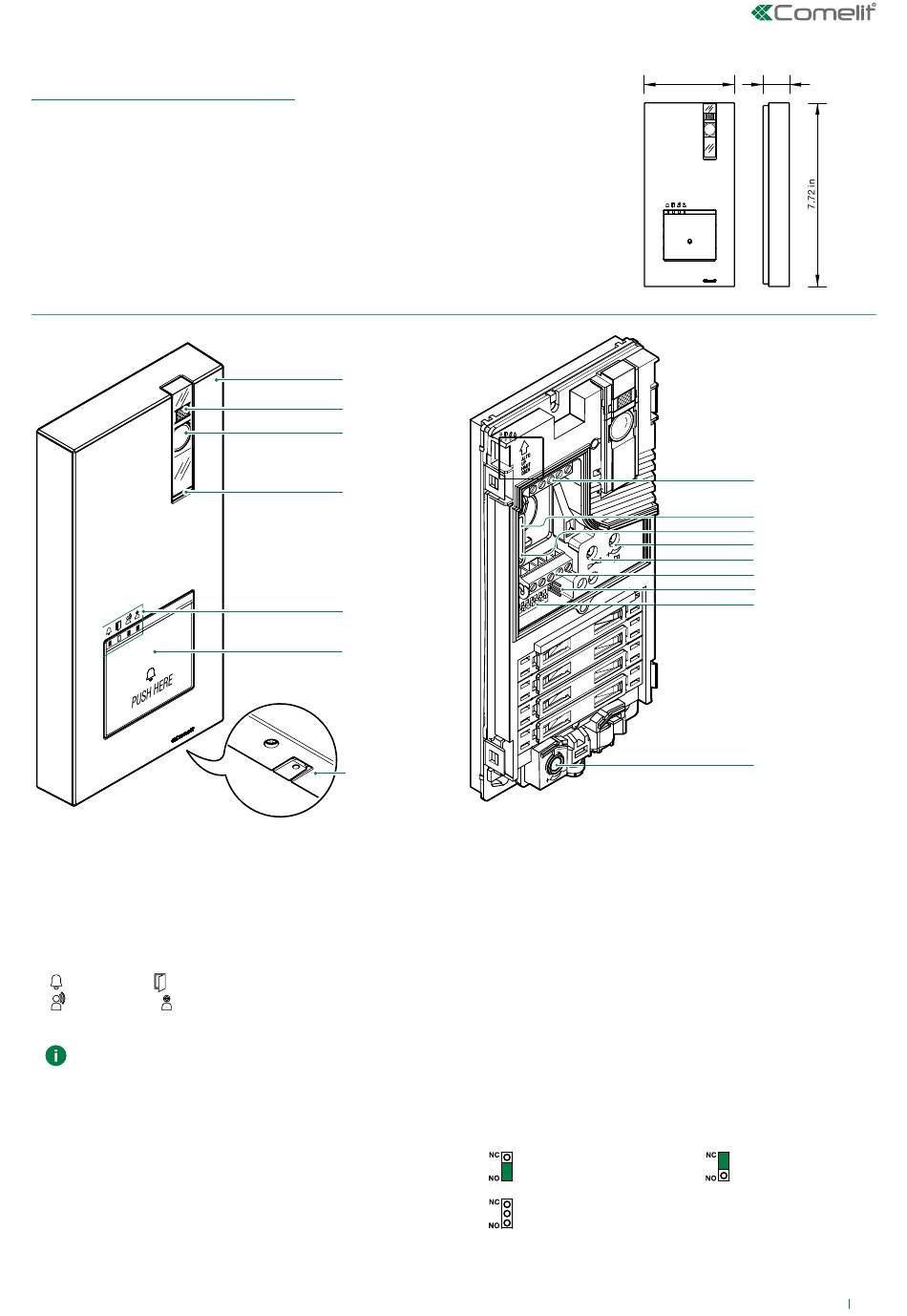

2. Identification des pièces
2.1 POSTE EXTÉRIEUR EX-DSME
1. Couvercle en aluminium moulé sous pression
2. LED d'éclairage caméra active sur appel par défaut.
Se désactive en réglant le DIP 7 sur ON
3. Caméra grand angle couleur
4. Haut-parleur
5. Indicateur LED :
 appel envoyé/
ouvre-porte activé
 phonie activée/
ligne engagée
6. Bouton d'appel 1 / 2 / 4 usagers
Pour remplacer le bouton d'appel voir la page 13
Pour l'activation des boutons sur les panneaux avant à 2/4 boutons
voir la page 15.
7. Micro
1.
2.
3.
4.
5.
6.
7.
8. Bornier M1
LL
RTE
COM entrée commune pour les contacts RTE et DO
DO
9. PR
10. CNF switch de confirmation de la programmation
11. Contrôle du volume du haut-parleur
12. Balance audio (Réglage du fabricant - NE PAS MODIFIER! )
13. Bornier M2
SE-
SE-
NC
NO
C
14. JP1 activation du réseau RC pour filtre gâche sur les contacts du relais
15. S1 DIP SWITCH pour la programmation des fonctions
16. Contrôle du volume du micro
3.79 in
PUSH HERE
raccordement à la ligne bus
entrée ouvre-porte locale temporisée
entrée indication porte ouverte
switch entrée/sortie de la programmation
raccordement pour le verrouillage électrique de la porte
raccordement pour la gâche électrique de la porte
contact relais normalement fermé
contact relais normalement ouvert
contact relais commun
SUR CONTACTS C. NO.
DÉSACTIVÉ : CONTACT
PROPRE
1.06 in
8.
9.
10.
11.
12.
13.
14.
15.
16.
SUR CONTACTS C. NF.
3
