2.2.2 Disposition des modules dans le boîtier
2.2.3 Description de la carte mère (centrale d'alarme incendie)

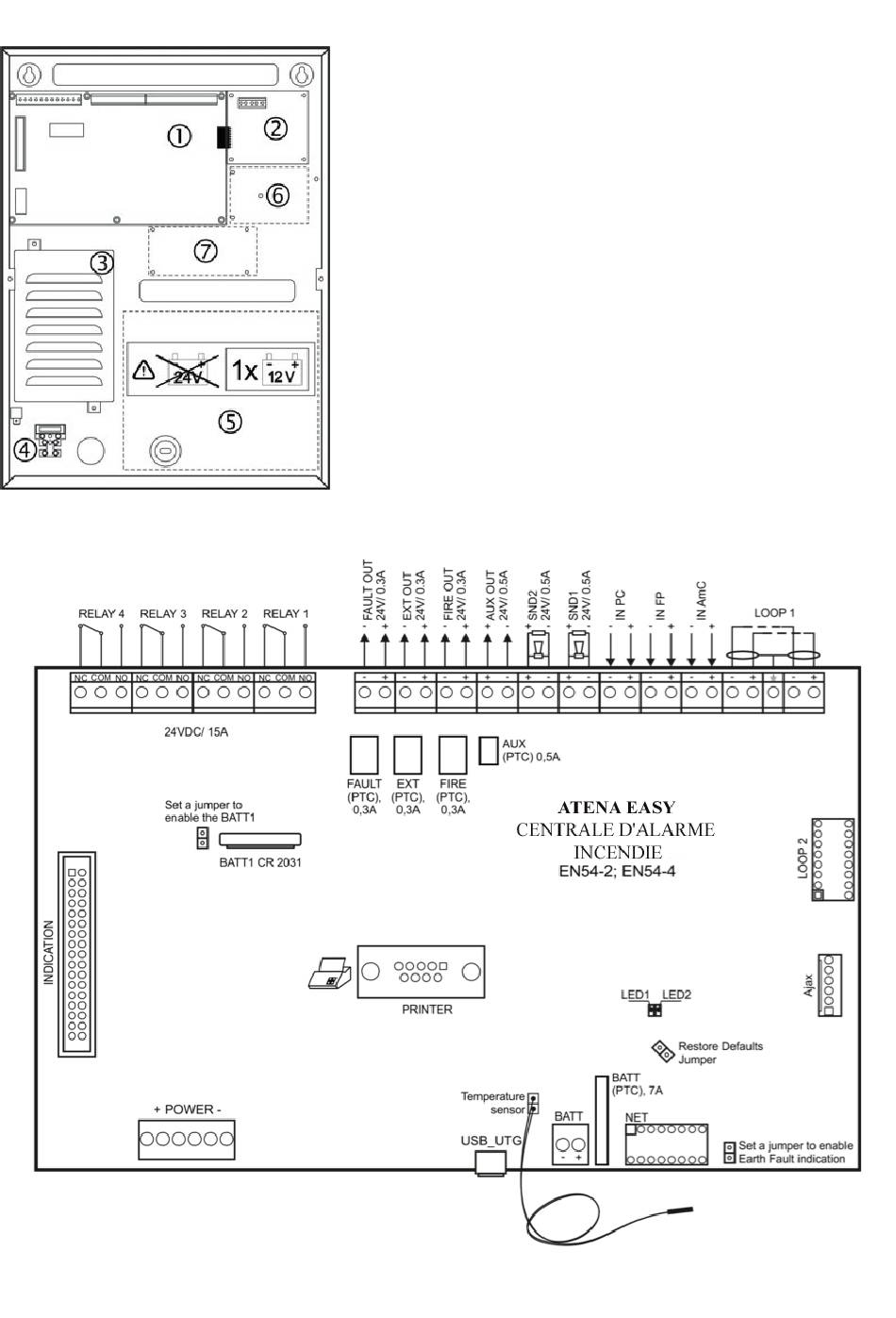

Figure 7 – Carte mère de la centrale d'alarme incendie ATENA EASY
Figure 6 – Disposition des modules dans le boîtier :
1 – Carte mère (centrale d'alarme incendie
2 – Deuxième contrôleur de boucle (la configuration de votre
système peut ne pas en avoir)
3 – Bloc de jonction secteur
4 - Borne 220V pour le raccordement du câble d'alimentation,
secteur
5 – Rack pour la batterie d'accumulateurs, 1 х 12V/ 18Ah
6 – Rack pour l'implantation de module de communication
7 - Rack pour l'implantation du module RS485 de réseau redon-
dant
