Installation lors de rénovations
11

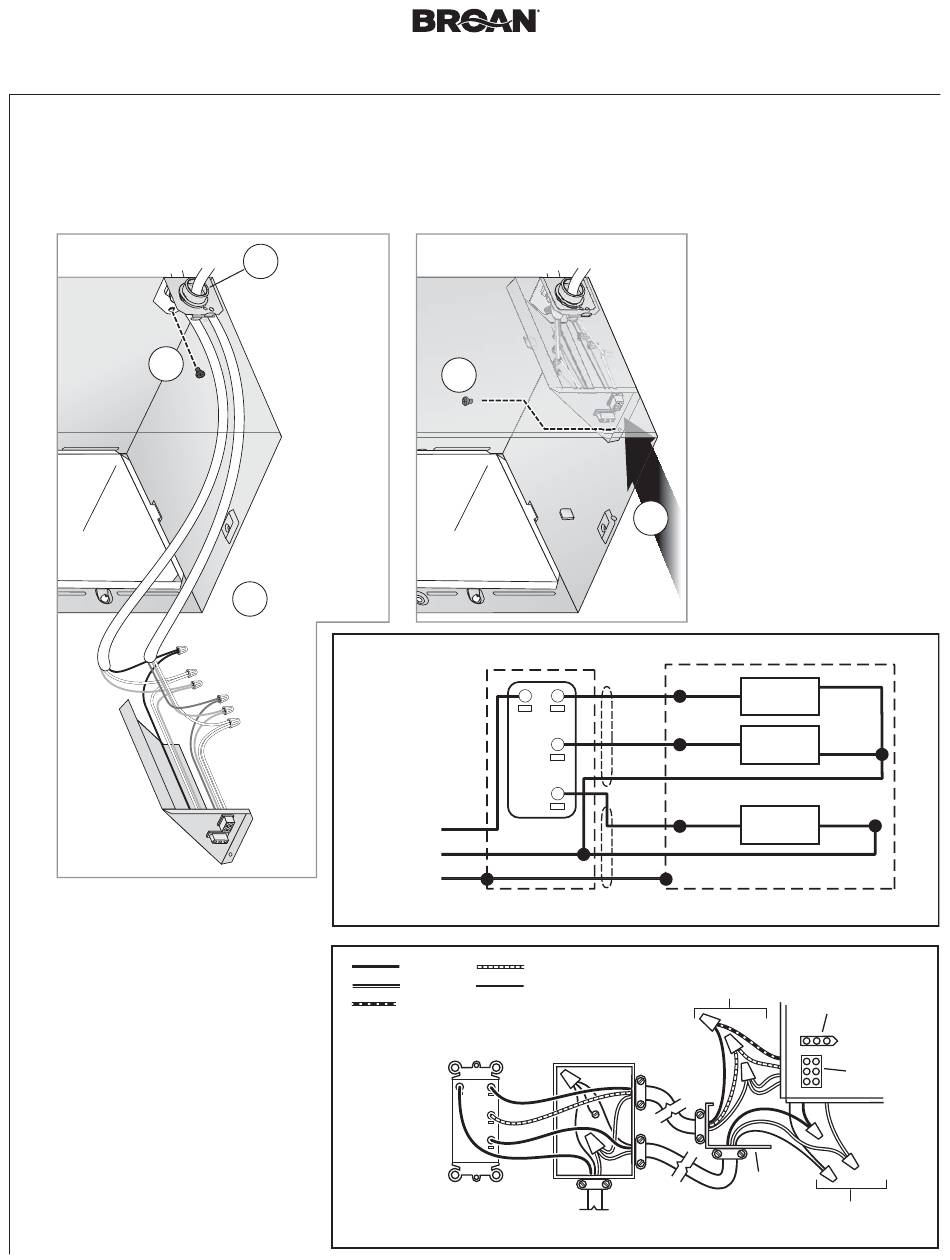

Installer la plaque de câblage, raccorder les fils et installer
le panneau de branchement
• Passer le fil à travers la plaque de câblage fournie dans le sachet de pièces et l'y fixer à l'aide d'un serre-fils.
• Raccorder les fils à l'aide de connecteurs homologués UL tel qu'il est indiqué dans le schéma de câblage.
• Ne pas utiliser de gradateur pour faire fonctionner cet éclairage.
2
Vis du sachet
de pièces
1
Fixer le serre-fils à la
plaque de câblage.
Celle-ci s'installe à
l'intérieur du boîtier,
d'un côté comme
de l'autre.
Raccorder
3
les fils.
Ventilateur
INTERRUPTEUR
D'ÉCLAIRAGE
Éclairage
INTERRUPTEUR
DE VEILLEUSE
INTERRUPTEUR
DE VENTILATEUR
LIGNE
D'ENTRÉE
ÉCLAIRAGE
VEILLEUSE
VENTILATEUR
Vis mise de côté
à l'étape 6
5
NOIR
BLANC
MISE
BOÎTIER
À LA
D'INTERRUPTEUR
TERRE
NOIR ROUGE
BLANC MISE À LA TERRE
(vert ou dénudé)
BLEU
BOÎTIER
D'INTERRUPTEUR
INTERRUPTEUR
MULTIFONCTIONS
(acheter séparément) LIGNE D'ENTRÉE
DE 120 V CA
RB80LC  RB110LC Guide d'installation

4
NOIR BLEU
ÉCLAIRAGE
ROUGE ROUGE
VEILLEUSE
BLANC
NOIR NOIR
VENTILATEUR
BLANC
MISE
APPAREIL
À LA
TERRE
FILS DU RÉCEPTACLE
DÉCLAIRAGE
PLAQUE
DE CÂBLAGE
BLANC
BLANC
BLANC
RÉCEPTACLE
DU VENTILATEUR
RÉCEPTACLE
D'ÉCLAIRAGE
FILS
DU RÉCEPTACLE
DU VENTILATEUR
