4.2.2.
DFD2000 mural en saillie
Le DFD2000 peut être posé en saillie en utilisant le socle 1.5 lorsque les câbles ne dépassent pas 1.5 mm² de
diamètre (ref :S-DFD-15 code article : 00636) ou le socle 2.5 lorsque les câbles dépassent 1.5 mm² de diamètre
(ref :S-DFD-25 code article : 00637).
Le diffuseur lumineux DFD2000 est prévu pour être fixé sur une surface plane d'au moins 150mm de diamètre
à l'aide de deux vis (vis et chevilles non fournies).
ATTENTION : en positionnement mural, les deux trous oblongs servant à la fixation
doivent être alignés horizontalement et les entrées câbles utilisées sont celles qui sont
orientées vers le sol.
Pour fixer le diffuseur, suivre la méthode suivante :
Positionner le socle à l'endroit désiré et pointer/tracer sur le mur les deux emplacements prévus pour la
-
fixation
-
Percer les deux trous et y mettre des chevilles adaptées au type de mur et des vis utilisées
Fixer le socle à l'aide de deux vis 5mm compatibles avec les chevilles
-
-

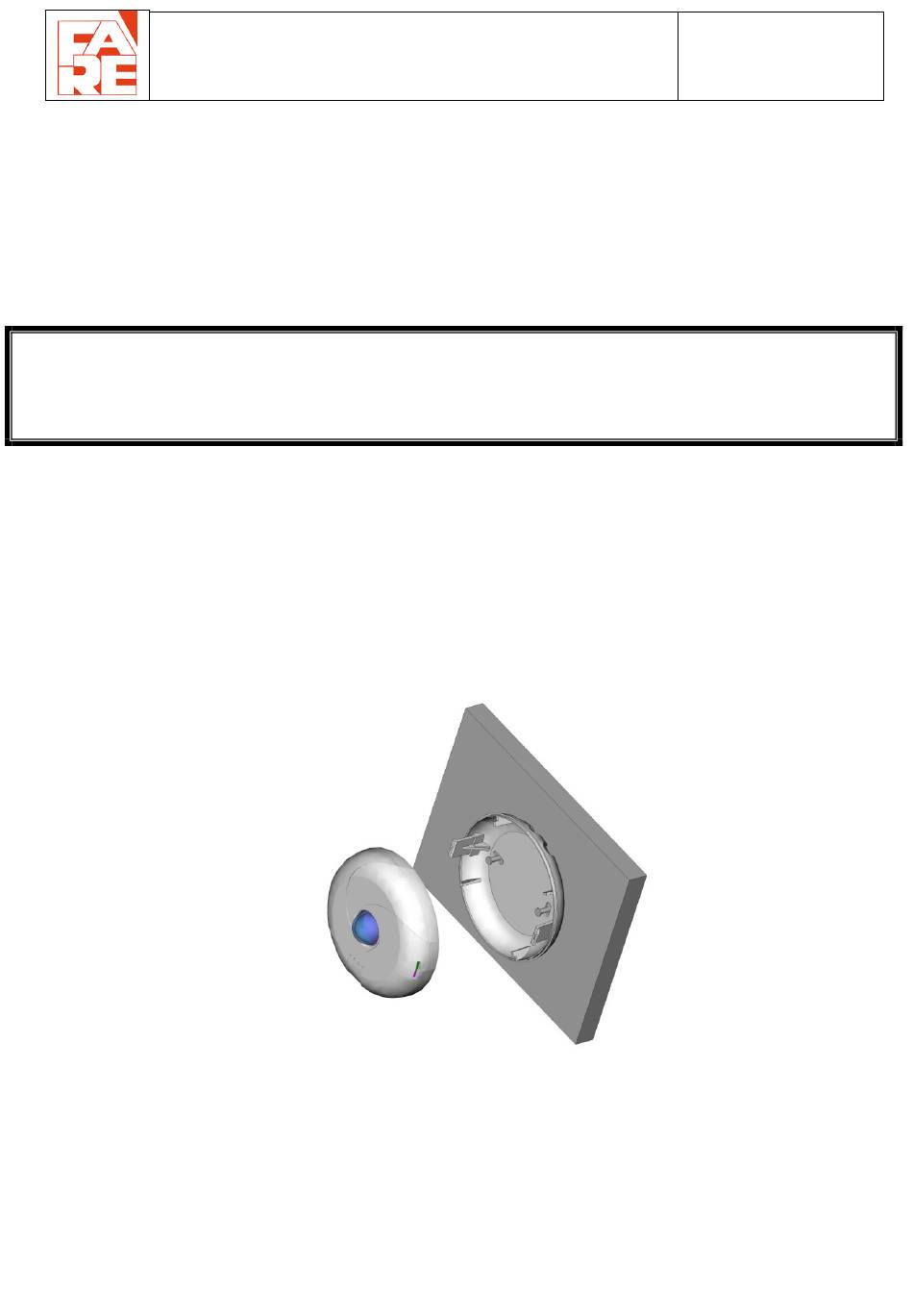

Après avoir raccorder les câbles (voir paragraphe suivant), associer la tête lumineuse du DFD2000 à son
socle par simple clipsage dans les encoches prévues à cet effet.
