5.
RACCORDEMENT
5.1.
Bornier de raccordement
Attention : La section totale des conducteurs de câble par borne ne doit pas être supérieure à 2,5mm².
Le raccordement du DFD2000 se fait au moyen d'un connecteur débrochable (J105) que l'on vient insérer dans
une embase située sur le produit (J103).
5.2.
Désignation des bornes et fonctions
Il n'y a pas à proprement parlé d'entrée ou de sortie, il convient juste de respecter les polarités « + » et « - » qui
sont celles de la ligne en condition de commande.
5.3.
Consignes de raccordement
Vérifier au préalable qu'il n'y a aucune tension sur la ligne, le câblage doit s'effectuer « HORS TENSION ».
Les câbles nécessaires au raccordement du DFD2000 doivent entrer dans le socle par les entrées défonçables
prévues à cet effet (3 sur le fond et 5 sur les côtés).
Le câble utilisable est de section 1,5mm² ou 2,5mm² suivant la distance entre la centrale de commandes et les
diffuseurs lumineux (câble rigide, deux conducteurs)

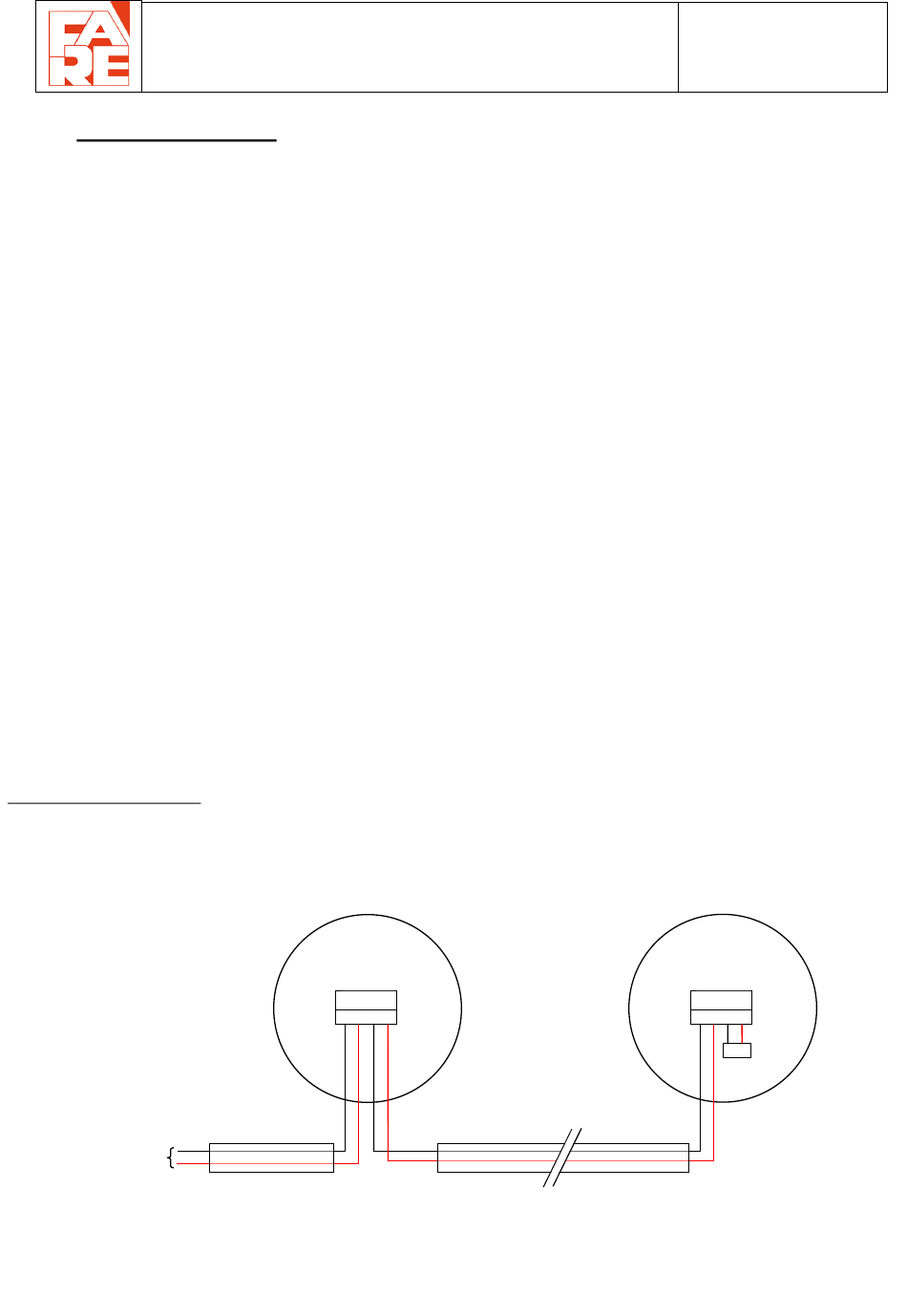

5.4.
Schéma de raccordement
Plan N°06120313 IndA
En provenance
de la centrale
DFD2000 NIR
DFD2000
J103/J105
- + - +
L-
L+
Document : DFD2000-NIR
Indice
:
C
Date
: 10/07/2023
10
Page
:
10/10
DFD2000 dernier
élément de la ligne
DFD2000
J103/J105
- + - +
Elément de fin
de ligne
