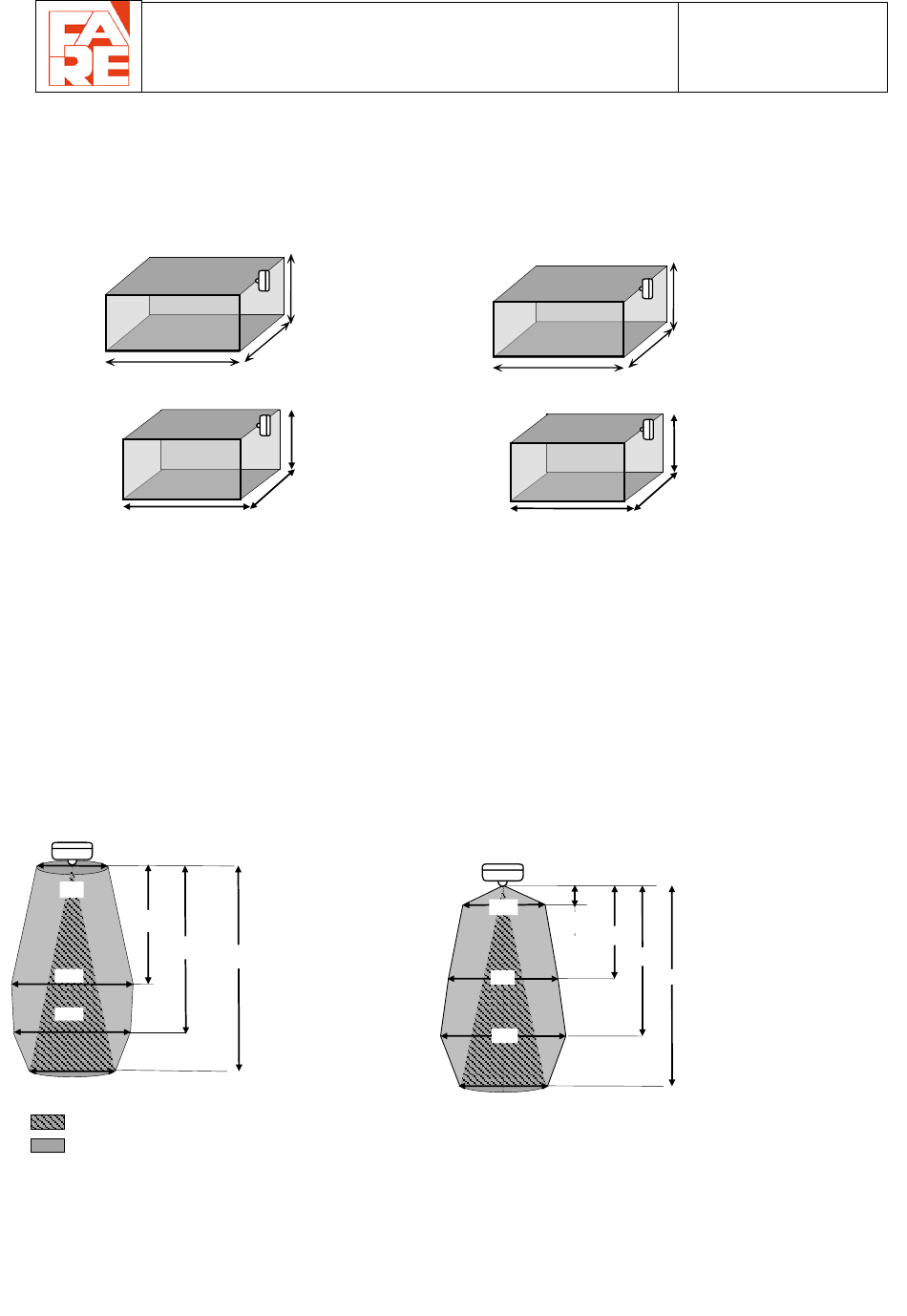

Le DFD2000-B1 appartient à la catégorie W-2,4-7 lorsqu'il est installé au mur à 2,4m ou W-3,3-6,7 lorsqu'il
est installé au mur à 3.3m.
Le DFD2000-R1 appartient à la catégorie W-2,4-5,4 lorsqu'il est installé au mur à 2,4m ou W-3,3-4,8 lorsqu'il
est installé au mur à 3,3m
DFD2000-B1
7m
6.7m
Catégorie W-2,4-7 W-3,3-6,7
(EN 54-23 Dispositif mural)
Les DFD2000-B2 et DFD2000-R2 appartiennent à la catégorie O (EN 54-23 catégorie libre) ils peuvent être
installés au plafond ou au mur et leur zone de diffusion correspond aux volumes décrits ci-dessous.
L'intensité lumineuse du DFD2000-B2 est supérieure à 75 candelas dans une zone de +/- 10° autour de l'axe
passant par le globe du diffuseur.
DFD2000-B2
4m
7,9m
11,7m
9,1m
8.5m
5,2m
Volume de diffusion avec une intensité
lumineuse > 75 candelas
Volume de diffusion selon
EN 54-23 : 2010
DFD2000 NIR
2,4m
7m
3,3m
6.7m
14.9m
DFD2000-R1
5,4m
4,8m
Catégorie W-2,4-5,4 W-3,3-4,8
(EN 54-23 Dispositif mural)
DFD2000-R2
5,6m
1,7m
5,8m
6,6m
7,2m
5,2m
Document : DFD2000-NIR
Indice
:
C
Date
: 10/07/2023
5
Page
:
5/10
2,4m
5,4m
3,3m
4,8m
10m
15m
