GRAPHTEC FC9000 Utilisation page 6

1.3 Préparation et chargement

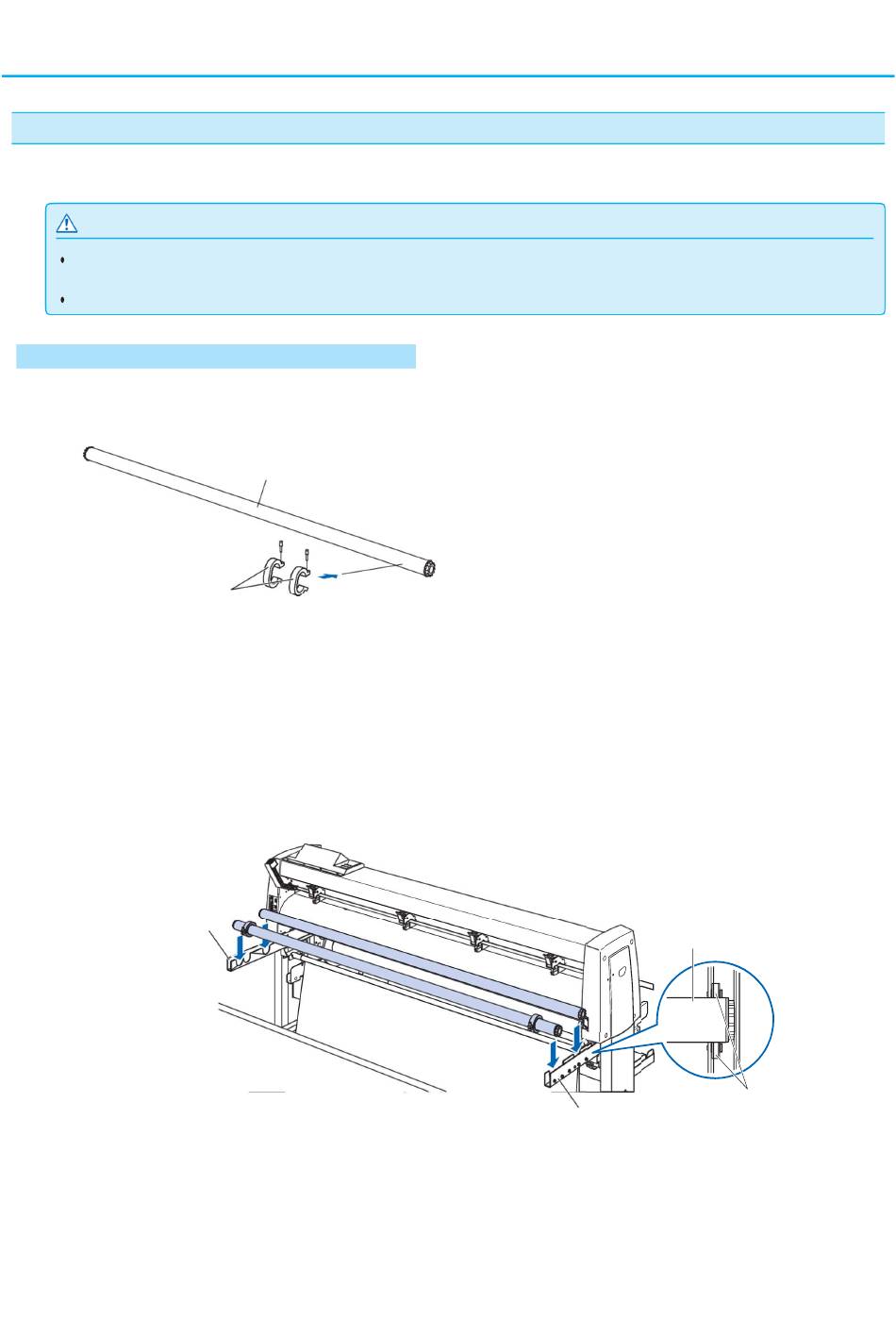

Chargement du rouleau de média
Exemple sur modèle FC9000-140.
Attention
Attention de ne pas vous coincer les doigts, notamment entre les barres porte-rouleau et les flasques.
Des déviations peuvent survenir si l'alignement est incorrect.
Mise en place des barres porte-rouleau :
1
Placez les bagues de blocage sur l'une des barres porte-rouleau.
(Laissez les molettes de serrage légèrement desserrée).
Bagues de blocage
2
Placez les barres porte rouleau sur les équerres de soutient.
Veillez à ce que les barres posent sur les roulements.
* Si vous utilisez les ré-enrouleur et les flasques porte-
rouleau, Placez les barres dans les encoches les plus
éloignées.
Equerres de soutient
Barre porte-rouleau
6
Barre porte-rouleau
Roulements
