6.6
Montage du siphon
▶ Remplir le siphon de la chaudière avec de l'eau.
▶ Monter le siphon de la chaudière [1] avec un joint [2].
▶ Vérifier que le col du siphon est correctement raccordé au bac à
condensats.
▶ Serrer l'écrou-raccord à la main [4].
2
1

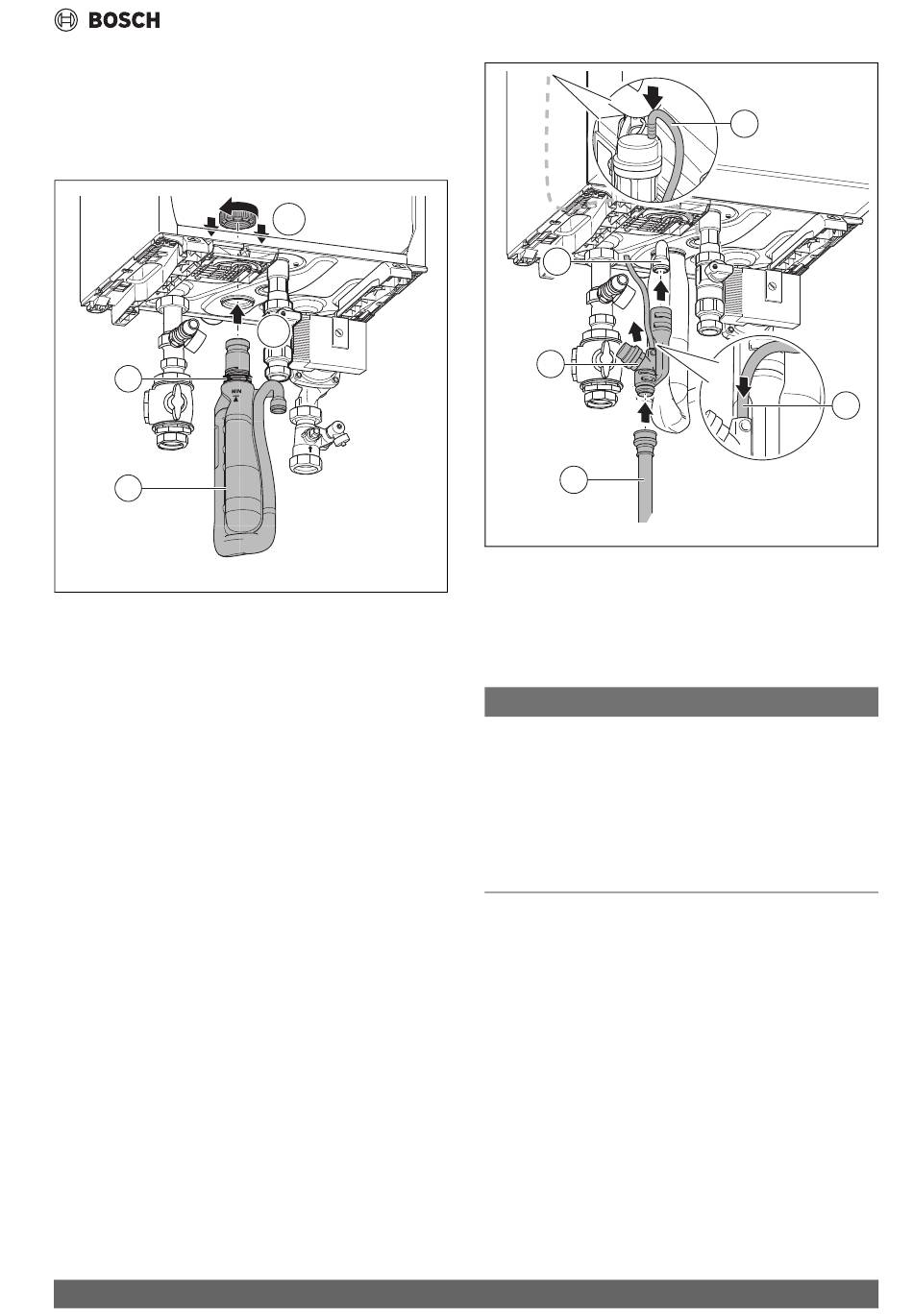

Fig. 16 Montage du siphon de la chaudière
Avec groupe de pompe
▶ Monter le raccord en T [1] entre la soupape de sécurité à membrane
et le siphon.
▶ Raccorder le tube [2] partant du purgeur automatique au raccord en
T [1].
▶ Ne pas insérer le tube dans le raccord en T sur plus de 10 cm.
▶ Si besoin, raccourcir le tube.
▶ Monter le tube annelé [3].
Sans groupe de pompe
▶ Monter le tube annelé [3] directement sur le siphon [4].
▶ Raccorder le tube [2] partant du purgeur automatique au système
des eaux usées.
Condens 7000 WP – 6721860762 (2024/06)
4.
3.
0010033908-003
4
1
3
Fig. 17 Montage du tube du purgeur
[1]
Raccord en T
[2]
Tube du purgeur
[3]
Tube annelé
[4]
Siphon de condensats
6.7
Raccorder l'écoulement des condensats
AVIS
Dégâts de la chaudière dus à une obstruction de la conduite d'éva-
cuation des eaux usées.
Une obstruction de la conduite d'évacuation des eaux usées peut empê-
cher le condensat d'être évacué de la chaudière lorsque la conduite
d'évacuation des condensats est dotée d'un raccordement permanent à
la conduite d'évacuation des eaux usées.
▶ S'assurer qu'il existe une connexion ouverte entre l'écoulement des
condensats de la chaudière au sol et le raccordement à la conduite
d'évacuation des eaux usées.
▶ Pour l'écoulement des condensats, utiliser un matériau synthétique
pour la conduite d'évacuation des eaux usées avec un diamètre de
Ø 40 mm minimum.
▶ Monter un siphon dans la conduite d'évacuation des eaux usées.
▶ Monter la section de tuyau horizontale avec pente sur le tube de des-
cente. La longueur maximale de la section de tuyau horizontale est de
5 m.
▶ Remplir le siphon dans la conduite d'évacuation des eaux usées.
Installation
2
2
0010033906-002
