A.
INSTALLATION HORIZONTALE À TRAVERS UN MUR
(voir figures 7, 8 ou 10)
NOTE: Suivre les instructions du manufacturier de l'évent.
1.
Positionnez
le
mentionnés aux figures 1 & 2.
2.
Marquez la position du trou au mur directement derrière la
buse d'évacuation (voir figure 4).
3.
Toujours conserver une distance de 3" entre le système
d'évacuation et les matériaux combustibles.
4.
Installez l'évent et le coupe-feu mural selon les instructions du
manufacturier.
5.
Raccordez suffisamment de sections pour faire dépasser le
tuyau horizontal d'environ 6 pouces par rapport au mur
extérieur. Il devrait toujours y avoir une course verticale d'un
pied pour chaque pied de course horizontale (voir Annexe A).
Un minimum de 3 pieds de course verticale est nécessaire
dans tous les cas. Une plus longue course verticale favorise un
meilleur tirage.
6.
Pour réduire le risque de refoulement de fumée, ne jamais
terminer avec une course horizontale. Si votre système termine
avec une course horizontale, ajoutez au moins trois pieds de
course verticale (voir Annexe A).
7.
Fixez et scellez le chapeau et le coupe-feu mural extérieur à
l'aide d'un adhésif flexible (silicone) haute-température.
B.
INSTALLATION VERTICALE AVEC UN SYSTÈME
D'ÉVACUATION NEUF (Voir figure 9 - évacuation par le toit)
NOTE: Suivre les instructions du manufacturier de tuyau.
OPTION: Afin d'obtenir une installation verticale centrée par rapport
o
au poêle, un coude 45
le tuyau de la sortie d'évacuation vers le centre arrière du poêle.
1.
Toujours garder un dégagement de 3" par rapport aux
matériaux combustibles. Lorsque vous passez par le plancher
ou le plafond, utilisez toujours un coupe-feu.
2.
Après avoir localisé le trou dans le toit, découpez une
ouverture dont le diamètre excède celui du tuyau d'évacuation
par 3 pouces. Insérez le solin de toit dans le trou. Fixez le
solin à l'aide de clous. Scellez les trous à l'aide de la silicone
conçue pour l'extérieur.
3.
Appliquez de la
température sur le joint entre le solin et la cheminée.
Descendez le collet d'étanchéité jusqu'à ce qu'il soit bien assis
sur le solin. Scellez le contour avec la cheminée à l'aide de la
silicone haute température. Installez le chapeau de cheminée.
Un pare-étincelles doit être utilise pour les maisons mobiles.
INSTALLATION
poêle
en
respectant
les
et un « té » peuvent être utilisés pour dévier
silicone conçue pour l'extérieur haute
dégagements
SUIVRE LES
INSTRUCTIONS DU
MANUFACTURIER DE
TUYAU
SUIVRE LES
INSTRUCTIONS
DU MANUFACTURIER
DE TUYAU
1' DE LONGUEUR HORIZONTALE LEE= 1'
COUDE 90 DEGRÉS
COUDE 45 DEGRÉS
COUPE-FEU
MURAL
TÉ DE NETTOYAGE

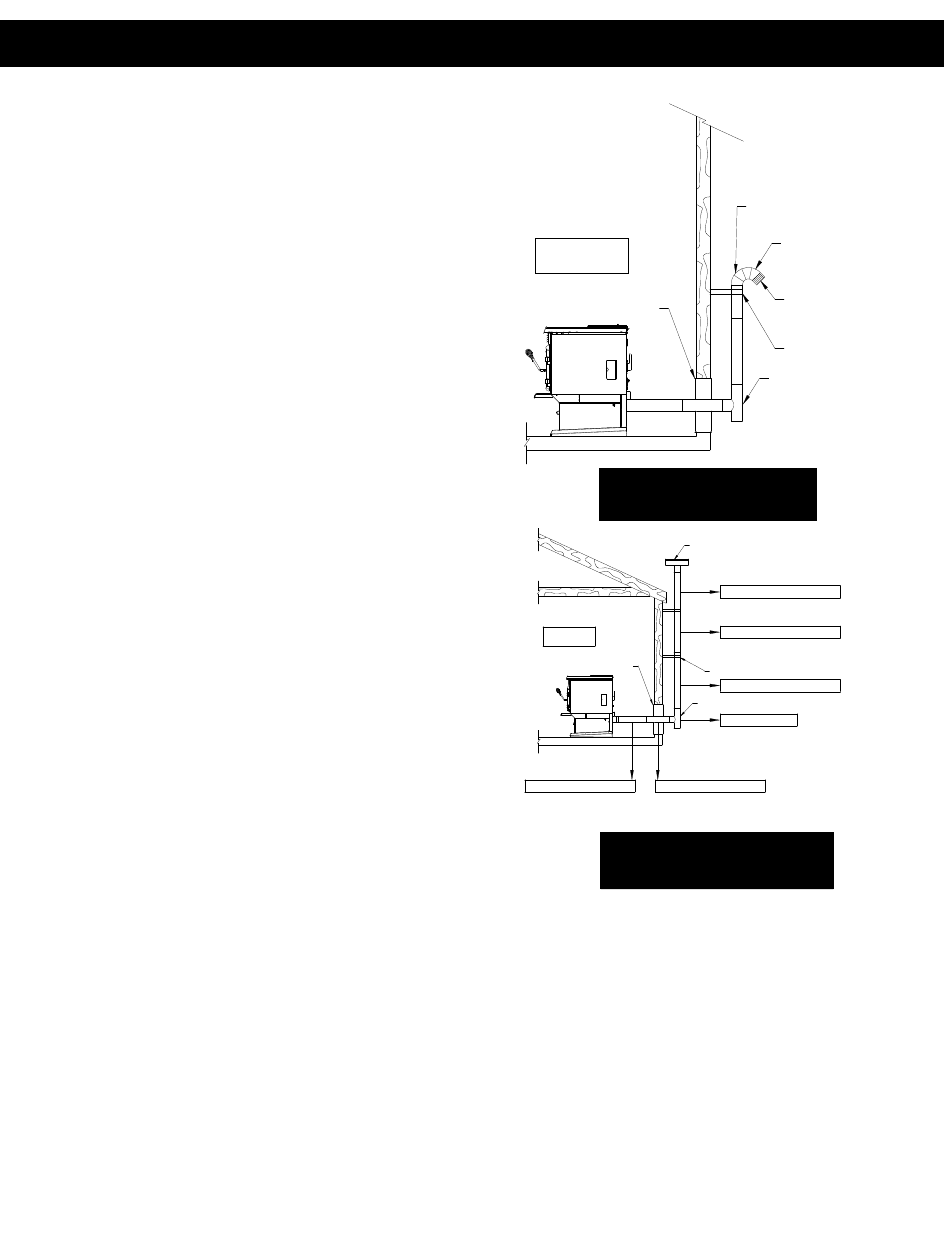

FIGURE 7
Évacuation murale
CHAPEAU
LONGUEUR VERTICALE 4' LEE = 4 X 0.5' = 2'
LONGUEUR VERTICALE 4' LEE = 4 X 0.5' = 2'
COUPE-FEU
MURAL
BANDE
MURALE
LONGUEUR VERTICALE 4' LEE = 4 X 0.5' = 2'
TÉ DE NETTOYAGE
COUDE 90° OU "T" LEE = 5'
1' DE LONGUEUR HORIZONTALE LEE= 1'
FIGURE 8
Évacuation murale
9
TERMINATION
BANDE
MURALE
