Bosch Compress 5800iAW Notice D'installation page 17

Installation de conduites d'eau potable
AVIS
Dommages sur l'installation dus à la dépression dans le ballon d'eau
chaude sanitaire !
Si la différence de hauteur entre la sortie eau chaude du ballon et le point
de puisage excède 8 mètres, le ballon d'eau chaude sanitaire risque
d'être déformé par la dépression.
▶ Maintenir une différence maximale de hauteur de 8 mètres entre la
sortie eau chaude du ballon et le point de puisage.
▶ En cas de dépassement de la différence maximale de hauteur, instal-
ler une vanne anti-vide.
5.5 Purge du circuit de chauffage
Les résidus dans le circuit de chauffage peuvent s'incruster dans les
pompes, les vannes et les échangeurs thermiques
▶ Rincer le circuit de chauffage avant le raccordement de l'unité exté-
rieure et de l'unité intérieure.
5.6 Aperçu des raccordements hydrauliques
1
2
3

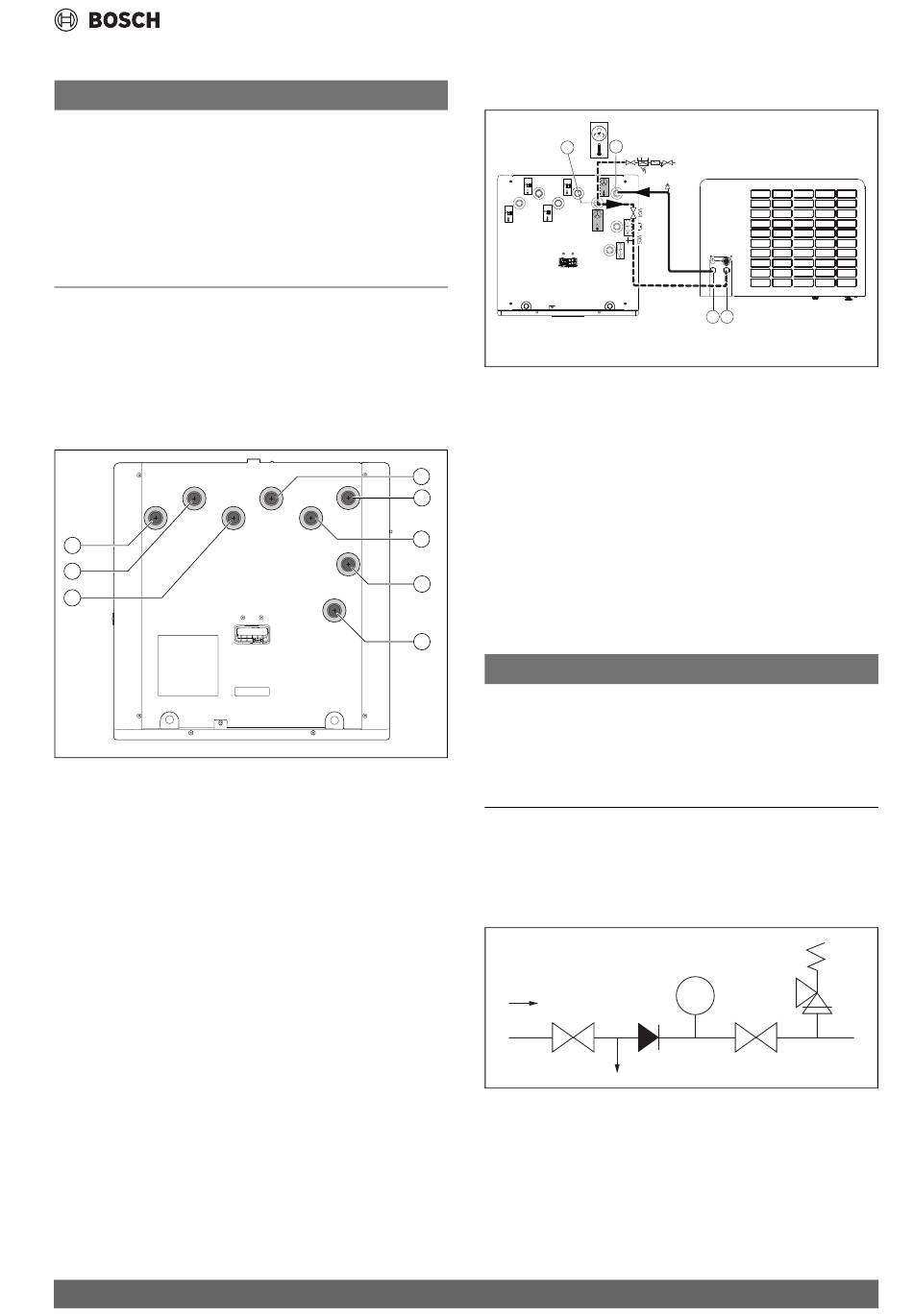

Fig. 16 Raccordements hydrauliques
[1] Départ circuit de chauffage 1
[2] Retour du circuit de chauffage 1
[3] Départ du circuit de chauffage 2 (en utilisant l'accessoire kit
d'extension)
[4] Retour du circuit de chauffage 2 (en utilisant l'accessoire kit
d'extension)
[5] Fluide caloporteur de l'unité extérieure
[6] Fluide caloporteur vers l'unité extérieure
[7] Départ vers le ballon d'eau chaude sanitaire
[8] Retour du ballon d'eau chaude sanitaire
Compress 5800iAW – 6721872429 (2023/06)
5.7 Circuit primaire
5.7.1 Raccordement du circuit primaire
1
1 2
2
1
Fig. 17 Raccordement de l'unité extérieure
[1] Fluide caloporteur vers l'unité extérieure
[2] Fluide caloporteur de l'unité extérieure
[3] Fluide caloporteur vers l'unité intérieure
[4] Fluide caloporteur de l'unité intérieure
4
▶ Déterminer le diamètre du tube selon les indications de la notice de
5
la pompe à chaleur. Respecter les indications de longueurs maxi-
males du tableau 5.
6 ▶ Raccorder le fluide caloporteur de l'unité intérieure vers l'unité exté-
rieure aux raccords [1] et [4]
▶ Raccorder le fluide caloporteur de l'unité extérieure vers l'unité inté-
7
rieure aux raccords [3] et [2].
5.7.2 Monter le groupe de sécurité dans la conduite de remplis-
sage du circuit primaire
8
AVIS
Dommages de l'appareil dus à l'absence du groupe de sécurité !
Le fonctionnement de l'appareil sans groupe de sécurité peut endomma-
ger le ballon d'eau chaude sanitaire à cause de la surpression.
0010042451-001
▶ Monter le groupe de sécurité dans la conduite de remplissage.
▶ S'assurer que l'ouverture d'écoulement de la soupape de sécurité
n'est pas obturée.
Un groupe de sécurité normalisé est nécessaire dans la conduite de rem-
plissage.
Le groupe de sécurité est composé d'une soupape de sécurité, d'une
vanne d'arrêt chauffage, d'un clapet anti-retour et d'un raccordement de
manomètre.
PWC
Fig. 18 Exemple : groupe de sécurité pour l'expansion de l'eau selon
EN 1488
Si la pression à l'arrêt de l'entrée eau froide dépasse de 80 % la pression
de déclenchement de la soupape de sécurité, ou si elle dépasse 5 bars
aux points de puisage, un réducteur de pression supplémentaire est
nécessaire.
▶ Respectez les normes et prescriptions spécifiques à chaque pays.
▶ Monter le groupe de sécurité selon la notice d'installation jointe.
Raccordements hydrauliques
2
VW2
VL1
3 4
Pa
0010042267-001
0010029133-001
