PORTES DE CABINE HYDRA 3000 PLUS
4. RÉCUPÉRATION DU JEU DES BOULONS ATTACHE-VANTAUX DANS LES CHARIOTS

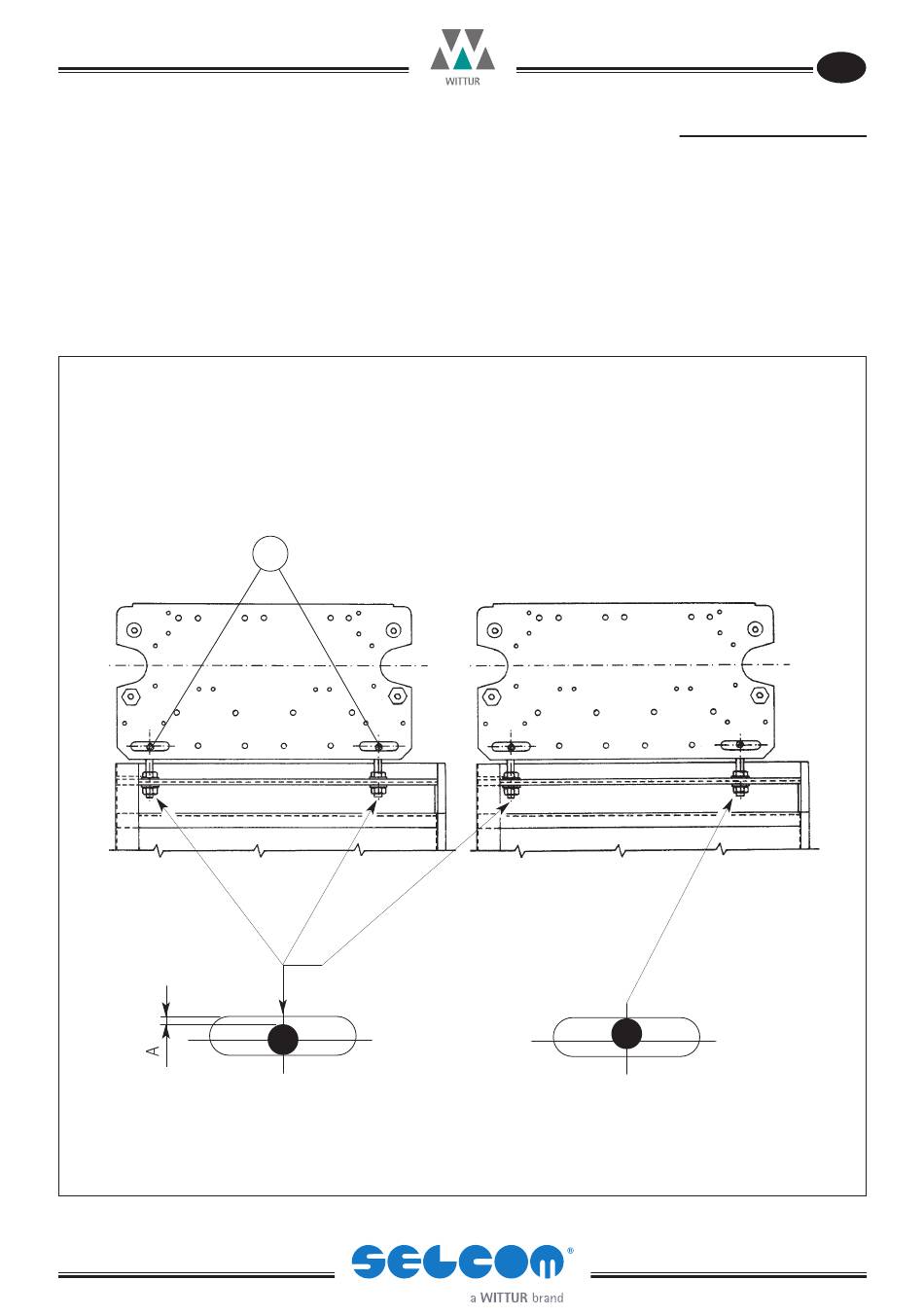

En position naturelle les boulons "B" se positionnent comme représenté sur le croquis "1", c'est à dire avec un jeu "A". Dans le cas
de petits passages (jusqu'à 850 mm), la distance entre les vis "B" est petite par rapport à la hauteur standard de 2000 mm. Aussi
un coup éventuel donné en partie basse du vantail peut déplacer le premier boulon "B" sur la valeur du jeu "A".
On peut éviter ce problème en montant les vantaux comme représenté sur le croquis "2".
Le réglage de la porte en hauteur doit être effectué après avoir récupéré le jeu.
Position naturelle des vis de fixation des boulons
attache vantaux au moment du montage.
Fig. 1
Sujet à des modifications sans préavis!
B
Position à faire prendre aux vis de fixation des boulons
attache vantaux en poussant le vantail vers le sens
d'ouverture.
Fig. 2
FR
Code
GM.2.002086.FR
Version
Code
3201.32.0392
Version
Donnée
12.05.2014
Page
7.34
