PORTES DE CABINE HYDRA 3000 PLUS

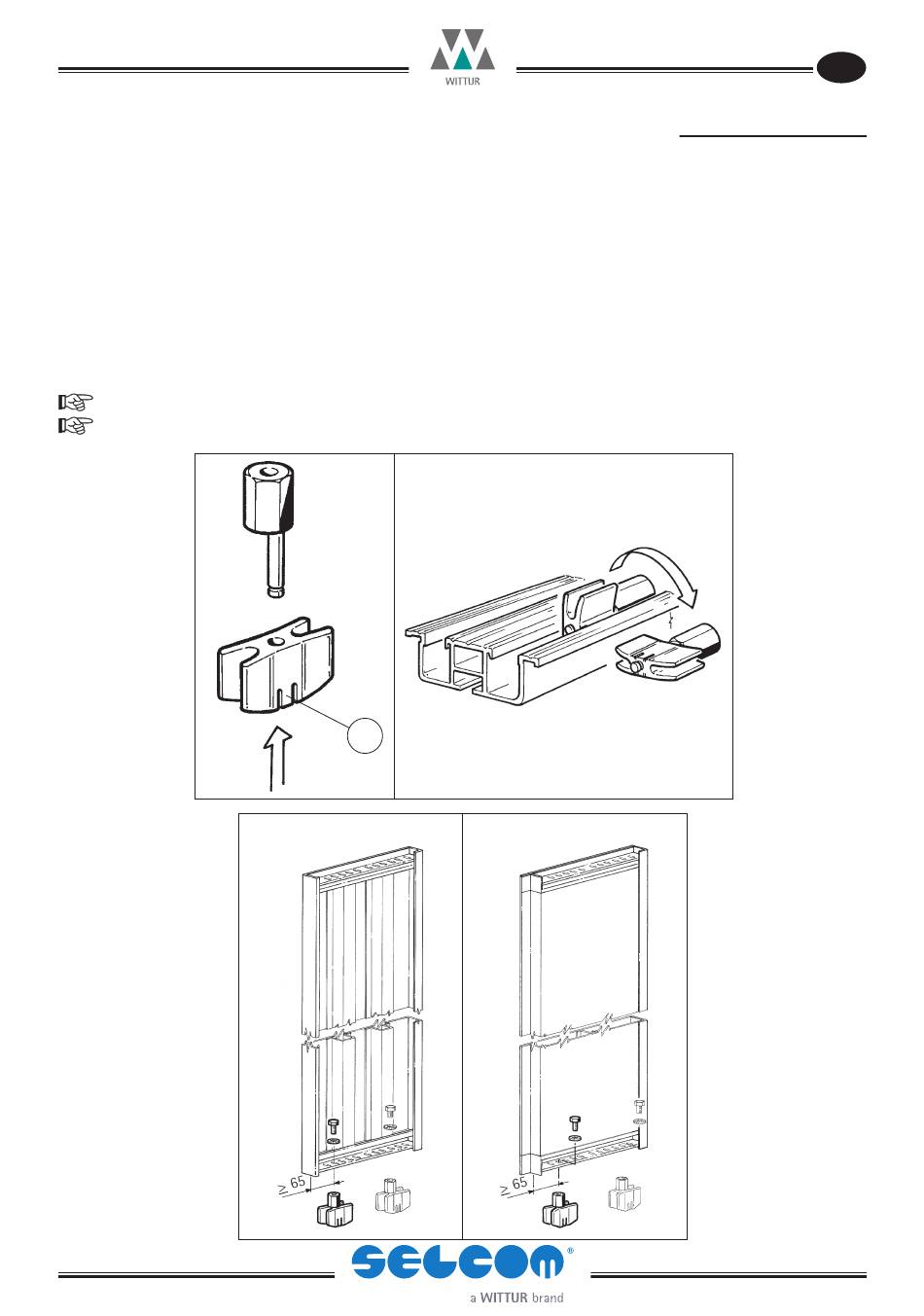

5. MONTAGE DES PATINS DE GUIDAGE INFÉRIEUR
Le montage du patin sur son axe se fait avec une légère pression jusqu'à ce que les languettes "1" s'encastrent dans la gorge de
l'axe (Fig. 1).
Pour le démontage il faut pousser le patin et simultanément écarter les languettes "1" à l'aide d'un petit tournevis.
Le montage ou le démontage des patins de guidage est possible également sur des vantaux déjà montés. Selon la Fig. 2, présen-
ter le patin en position "1a" ou "2a" suivant le cas (démontage ou montage) puis le faire pivoter de 90°.
L'axe excentrique du patin et la présence de trous oblongs sur les vantaux permettent un réglage facile.
Fixer les patins inferieurs côté ouverture selon plan Fig. 3, de façon à éviter sa sortie du seuil en cas de forçage sur le vantail en
position ouverte.
Chaque porte doit avoir au moins deux patins de glissement.
Vérifier que pendant l'entretien les patins de glissement soient présents, bien fixés et sans usures pas admises.
Sujet à des modifications sans préavis!
1
Fig. 1
P P O O R R T T E E T T O O L L E E S S I I M M P P L L E E
Code
Version
Code
Version
Donnée
Page
Fig. 2
P P O O R R T T E E D D O O U U B B L L E E T T O O L L E E
Fig. 3
FR
GM.2.002086.FR
B
3201.32.0392
B
12.05.2014
8.34
