PORTES DE CABINE HYDRA 3000 PLUS

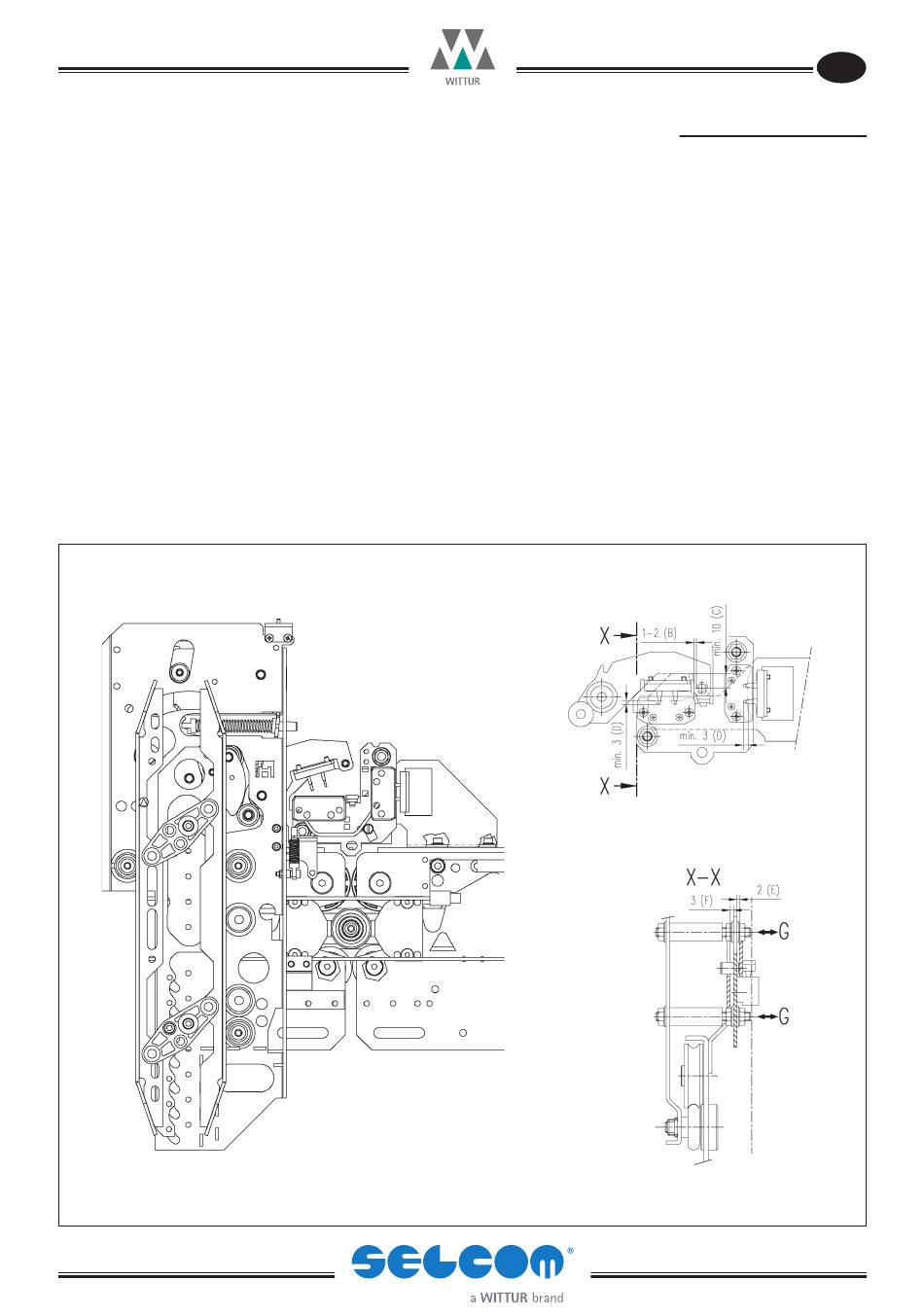

10. BLOCAGE ENTRE NIVEAUX (À LA DEMANDE)
10.1 - DIFFÉRENTES ASPECTS QUI DOIVENT ÊTRE VÉRIFIÉS PENDANT L'INSTALLATION ET L'ENTRETIEN
- - L L ' ' e e n n t t r r e e t t i i e e n n d d o o i i t t ê ê t t r r e e r r é é a a l l i i s s é é a a u u m m o o i i n n s s u u n n e e f f o o i i s s l l ' ' a a n n
- Le blocage entre niveaux doit bloquer la porte lorsque la cabine se trouve en zone de déverrouillage. Le crochet serrure doit toucher le
caoutchouc.
- Tous les composants de la came rétractable, crochet serrure et crochet additionnel serrure (seulement ouverture centrale) doivent être
bien fixés (A).
- Le circuit de sécurité devra s'arrêter si la porte ouvre.
- Le recouvrement entre crochet serrure et pince doit être au moins 10 mm (C) quand la serrure est complètement fermée.
- La distance entre crochet serrure et came doit être 1-2 mm (B).
- Les contacts doivent être propres et ne présenter aucune min.usure (métal visible).
- Le recouvrement entre crochet serrure et pince doit être min.7mm. quand le contact est en action.
- Le pont du contact devrait pousser la surface du contact vers le bas, min. 3mm (D).
- Les contacts électriques doivent être fixés bien fermés et en manière sûre.
- Le pont du contact doit être aligné au centre des trous du contact, sans toucher les bords du trou.
- La distance entre crochet serrure et crochet de la came rétractable devra être de 2 mm (E). La distance entre crochet serrure et crochet
additionnel serrure devra être de 3 mm (F). Si nécessaire il faut par conséquent régler le crochet serrure (G). Pendant la manutention véri-
fier que les crochets de sûreté sont présents et bien fixés.
