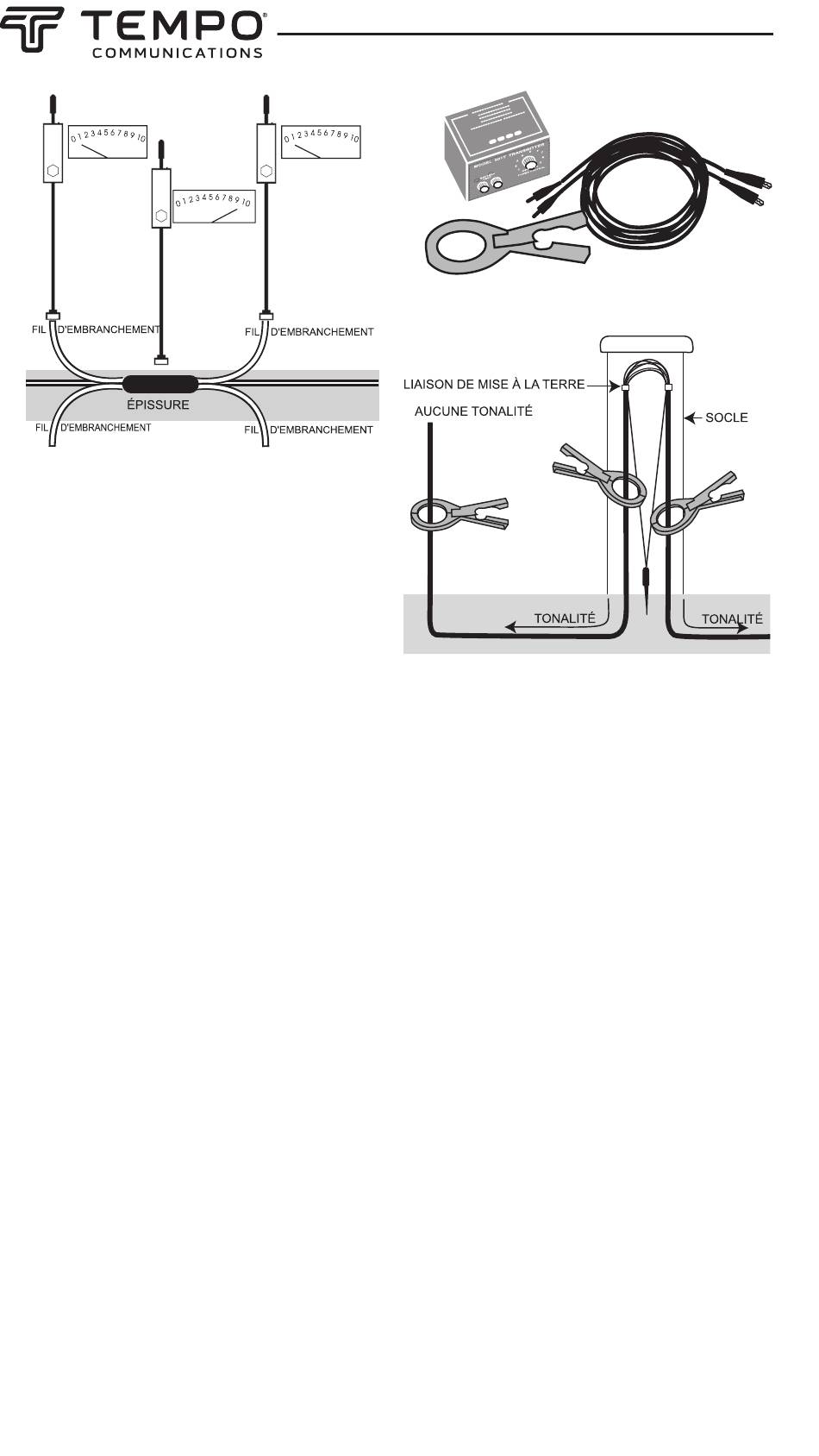

Fig. 8. Signal au-dessus d'une épissure
de fil d'embranchement
Description du coupleur
inductif
Le coupleur inductif est conçu pour induire une
tonalité de détection dans un câble ou un fil
sans qu'on doive établir de contact métallique
ou enlever de liaisons.
(Voir fig. 9)
Le coupleur inductif est fait de plastique et de fer et peut accommoder un câble mesurant
jusqu'à 3 po.
Fonctionnement
Serrez le coupleur inductif autour de l'isolation du câble souterrain à détecter. Le coupleur doit
être complètement fermé pour pouvoir transmettre un signal maximum. Connectez les deux fils
de l'émetteur aux deux bornes situées sur la face du coupleur. Réglez l'émetteur au niveau 5
environ et scannez le rayon de la zone immédiate à l'aide du récepteur pour déterminer le trajet.
Augmentez la puissance si la distance est plus grande.
Positionnement du coupleur
1.
Points de couplage : La liaison est un élément qui permet à la méthode de couplage
inductif de fonctionner. Pour placer correctement le collier au socle, mettez-le entre
le point de liaison et le point où le câble pénètre dans le sol. Dans les applications
de câblodiffusion, ces points de positionnement sont situés à l'extrémité de la ligne
principale ou au niveau de la maison de l'abonné.
L'application du coupleur par dessus la liaison revient à bloquer la tonalité et à empêcher
sa transmission au-delà du point de mise à la terre. (Voir fig. 10) On peut contrôler la
tonalité en plaçant de façon stratégique le collier dans la direction de l'émetteur.
2.
Couplage à mi-trajet : Si le câble testé est relativement long, le courant peut retourner
à la terre car la tonalité est transmise dans les deux sens. (Voir fig. 11)
3.
Couplage près de l'extrémité : Pour fournir une tonalité à partir de l'extrémité d'un
câble, il faut appliquer une liaison sur l'extrémité du câble ou mettre l'extrémité à la terre.
(Voir fig. 10)
4.
Tonalité réduite au niveau de la dérivation : Lorsque tonalité est appliquée à un
câble comportant une dérivation, la tonalité est divisée, ce qui a pour effet de la réduire
relativement à la longueur et au calibre de chaque conducteur. (Voir fig. 12)
Fig. 9. Le coupleur inductif
Fig. 10. Points de couplage
32
