Fig. 8. Señal sobre el empalme de
un cable de acometida
El acoplador inductivo está construido de
plástico y hierro, y puede acomodar un cable de
hasta 3 pulg.
Operación
Fije la pinza del acoplador inductivo alrededor
del aislamiento del cable enterrado a ser
rastreado. El acoplador debe estar totalmente
cerrado para transmitir la señal máxima. Conecte ambos conductores del transmisor a
las dos terminales en la cara del acoplador. Coloque el transmisor aproximadamente en el
ajuste de salida No. 5 y recorra el radio del área inmediata usando el recetor del rastreador
para determinar el recorrido. Es posible que haya que aumentar la potencia de salida para
distancias mayores.
Posicionamiento del acoplador
1.
Puntos de acoplamiento: La unión es un aspecto que permite que funcione el método
inductivo. Para instalar correctamente la pinza en el pedestal, colóquela entre el punto de
unión y el punto en el que el cable entra en la tierra. En aplicaciones CATV, estos puntos de
posicionamiento deben estar al final de la línea principal o en la casa del abonado.
Aplicar el acoplador arriba de la unión "bloqueará" eficazmente el tono evitando que se
transmita más allá del punto de puesta a tierra. (Consulte la Fig. 10) Al colocar la pinza
estratégicamente en la dirección del transmisor, se puede controlar el tono.
2.
Acoplamiento en la mitad del tendido: Si el cable en cuestión es relativamente
largo se permite que la corriente vuelva a fluir hacia atrás a través de la tierra mientras
que se transmite el tono en ambas direcciones. (Consulte la Fig. 11)
3.
Acoplamiento cerca del final: Para proporcionar un tono desde el final de un cable,
se debe unir o conectar a tierra el extremo del cable. (Consulte la Fig. 10)
4.
Tono reducido en un ramal: Cuando se aplica un tono a un cable que tiene un ramal,
se dividirá el tono y se reducirá en relación con el largo y el tamaño de cada conductor.
(Consulte la Fig. 12)
Descripción de la antena inductiva
Se usa la antena inductiva (Consulte la Fig. 13) para aplicar un tono de seguimiento en un
cable, alambre o tubería metálica irradiando una señal desde la superficie del suelo. Este
método se usa cuando no hay manera de hacer una conexión directa.

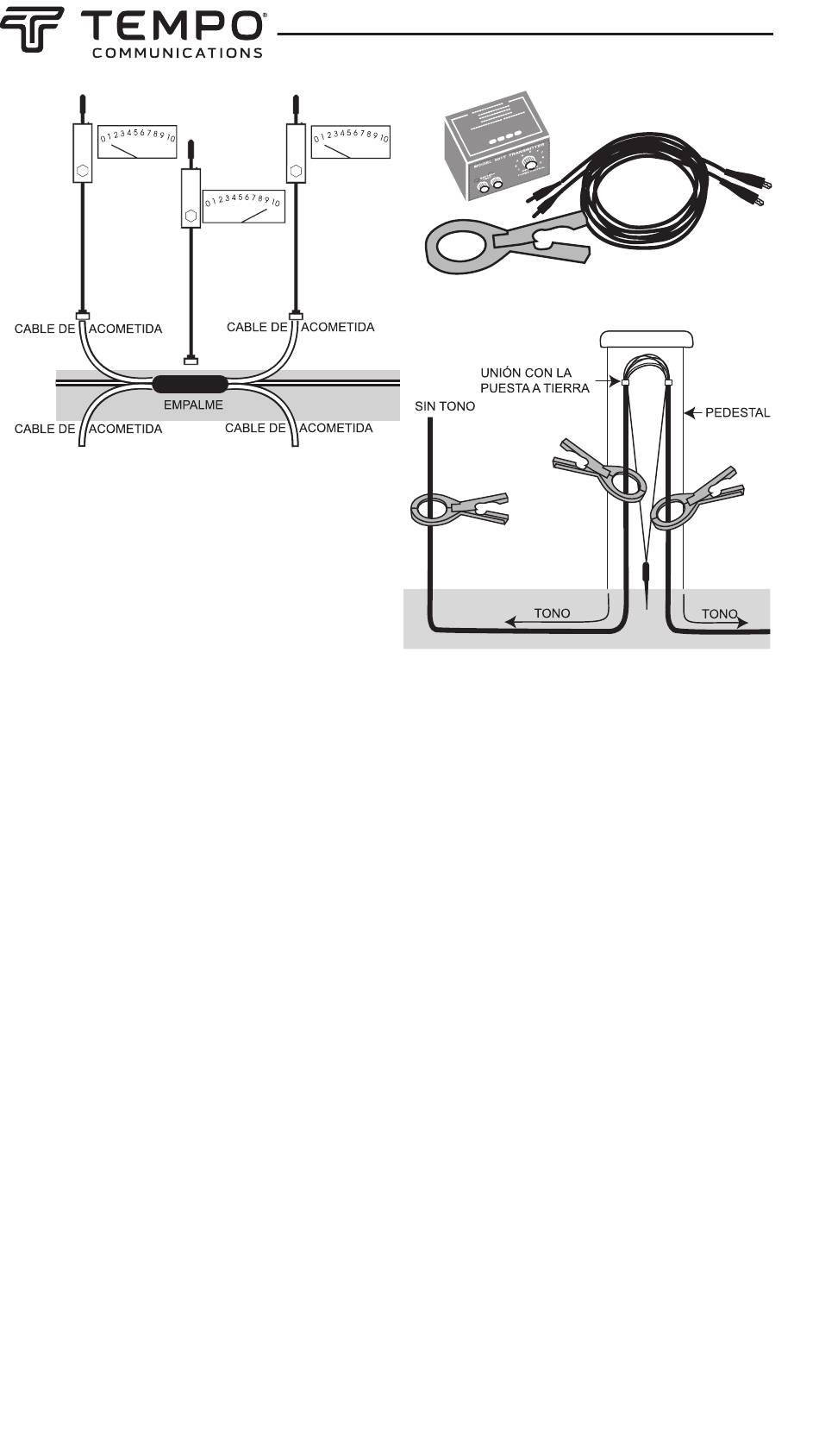

Fig. 9. El acoplador inductivo
Fig. 10. Puntos de acoplamiento
