Le CLIP et ses extensions

Comme nous l'avons vu sur la figure 1.2, l'ExtenBUS est le bus de terrain
qui permet de connecter jusqu'à 31 CLIP Extension à une unité centrale
CLIP sur une distance de 1 kilomètre.
Il permet ainsi la gestion maximum de 255 points de télégestion combinés
avec 6 ports de communication.
L'ExtenBUS permet également :
- La reconnaissance automatique du type de CLIP Extension connecté.
- L'adressage automatique par numéro de série unique.
- La réaffectation manuelle des adresses des extensions.
- La localisation physique des extensions.
- La détection de la disparition des cartes.

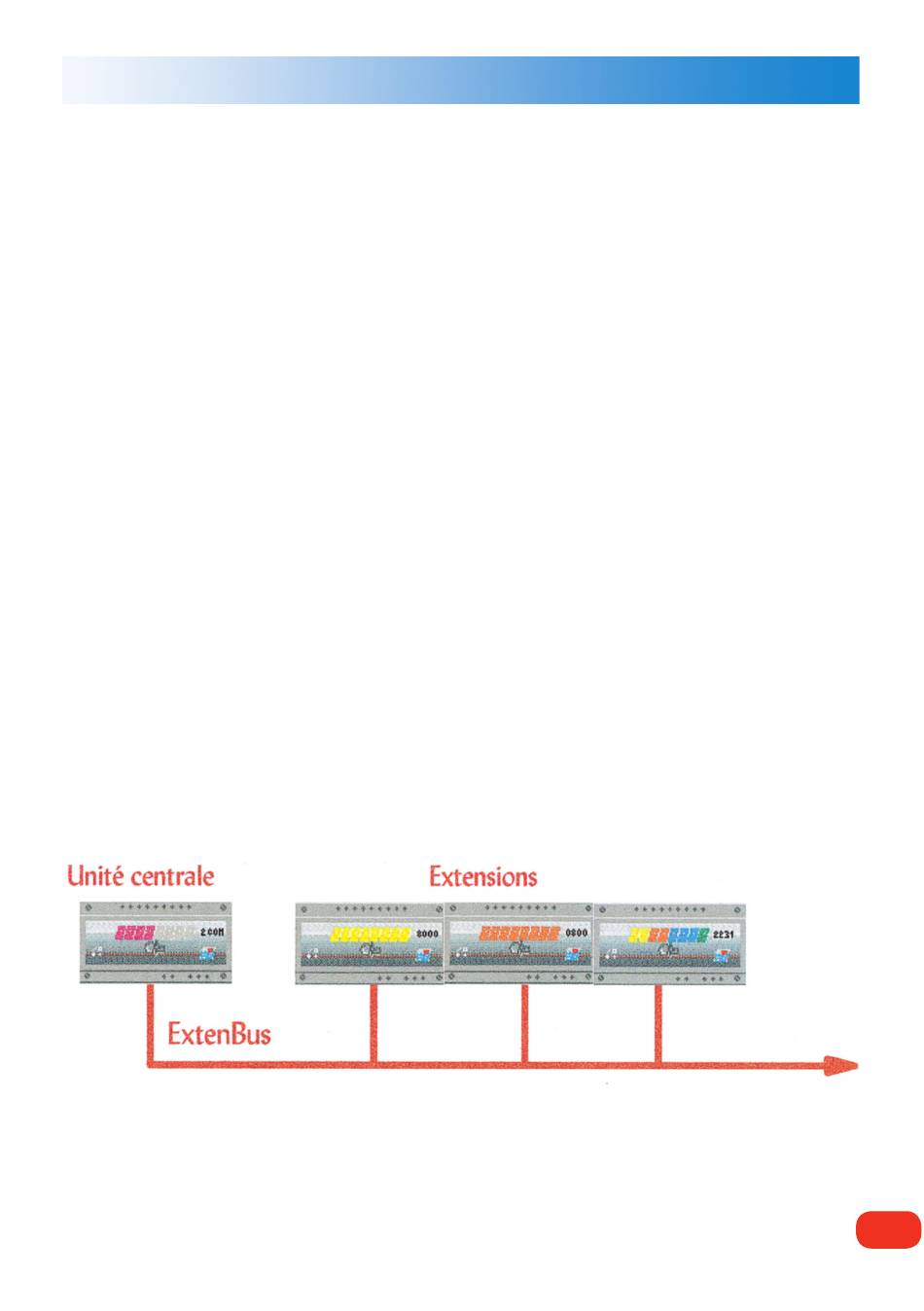

La figure 1.5 ci-dessous résume schématiquement la configuration Unité
Centrale avec son extension/ExtenBUS/Extensions
Figure 1.5 : Schéma U.C./ExtenBUS/Extensions
