Chapitre 7. Formules - Evaluateur

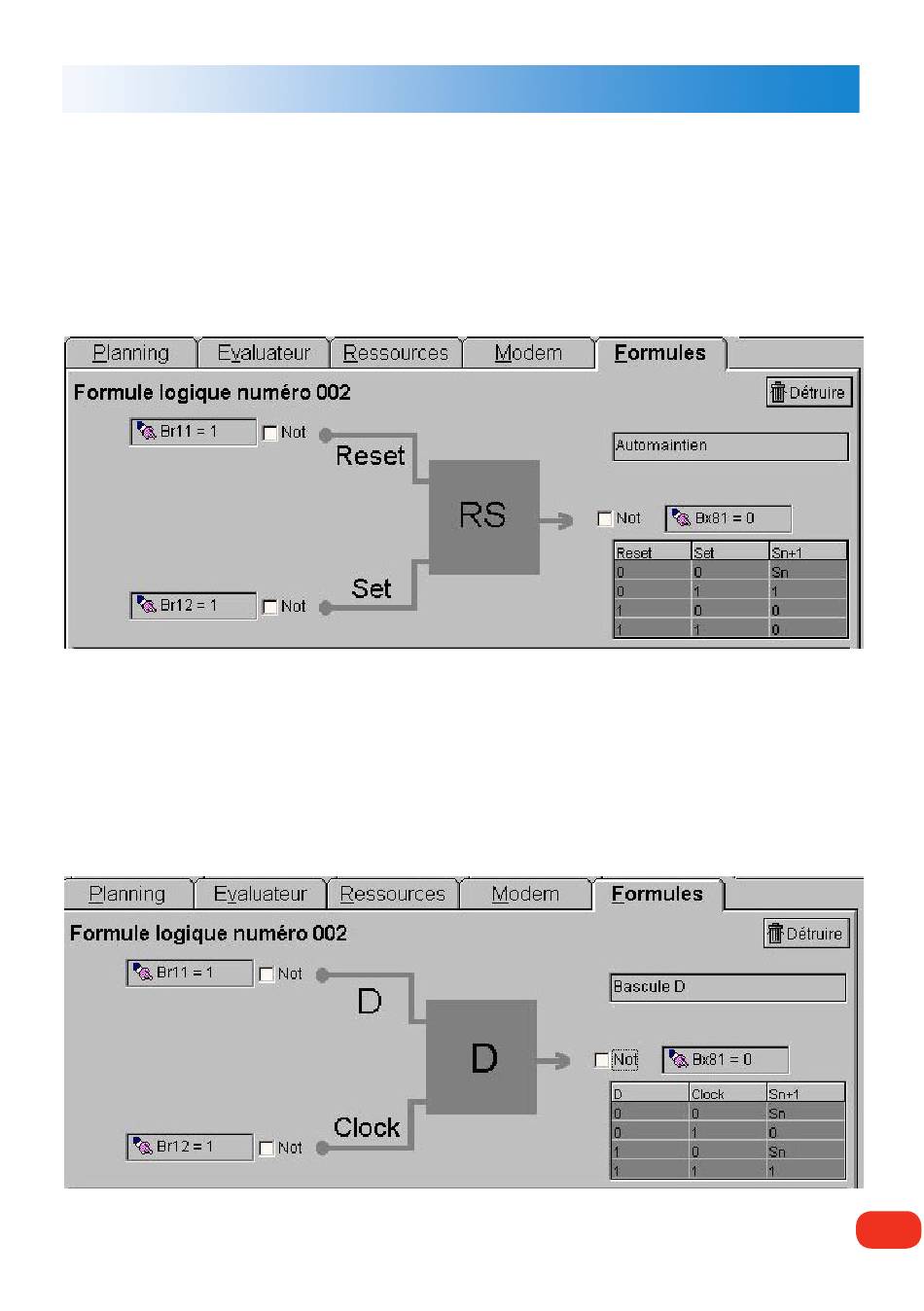

La bascule RS : (figure 7.3)
le passage à l'état 1 de l'entrée SET active et mémorise la sortie à 1.
le passage à l'état 1 de l'entrée RESET fait passer la sortie à 0.
Nota : le RESET est prioritaire sur le SET.
Figure 7.3 : Onglet Formules - Bascule RS
La bascule D : (figure 7.4)
le front montant de l'entrée Clock de la bascule recopie l'état de l'entrée
D sur la sortie.
56
Figure 7.4 : Onglet Formules - Bascule D
