Automate de télégestion permettant le contrôle, la surveillance et le pilotage à distance continu et automatisé d'installations techniques
Masquer les pouces Voir aussi pour CLIP:
Table des Matières

Publicité

• Une embase fixée sur rail DIN. Elle comprend les borniers d'alimen-
tation et de chargeur batterie, les ports de communication, le bornier de
raccordement des entrées/sorties T.O.R. et/ou analogique.
Une carte
d'Extension
• Une unité centrale comprenant
1) - Une carte CPU intégrant
3 voies de communication :
Port A : liaison locale pour Minitel,
informatique ou imprimante.
Port B : sortie bus ExtenBUS pour
connexion des CLIP EXTENSION.
Port C : Modem tri-standard intégré.

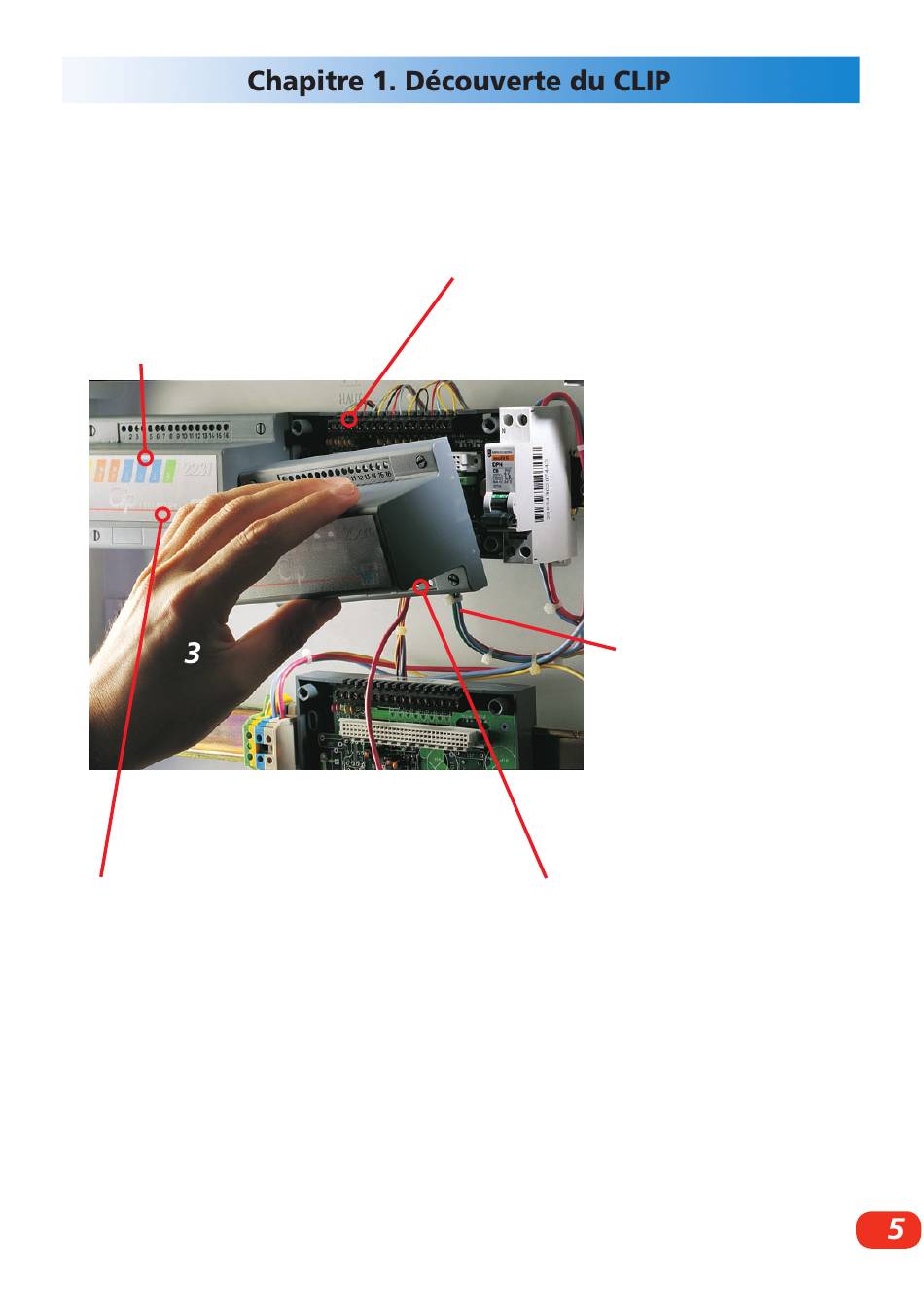

De quoi est composé le CLIP ?
figure 1.2 :
Configuration
générale du CLIP
ExtenBUS :
Il permet de
connecter jusqu'à
31 CLIP Extension
sur une distance
de 1 kilomètre.
2) - Une alimentation 220V.
3) - Un chargeur batterie 12V.
4) - L'intelligence logicielle
(fonction d'exploitation,
d'automate).
5) - Une Extension CLIP :
C'est une carte d'entrées/
sorties à choisir dans la
gamme des extensions CLIP.
