Accessoires

5.1

Patte de fixation

Description
Les pattes de fixation 3RP 1903 sont disponibles pour les relais de surveillance.
La patte de fixation permet de visser les relais de surveillance sur une surface plane (p. ex.
sur un mur). Il faut prévoir deux pattes de fixation par appareil.

Montage

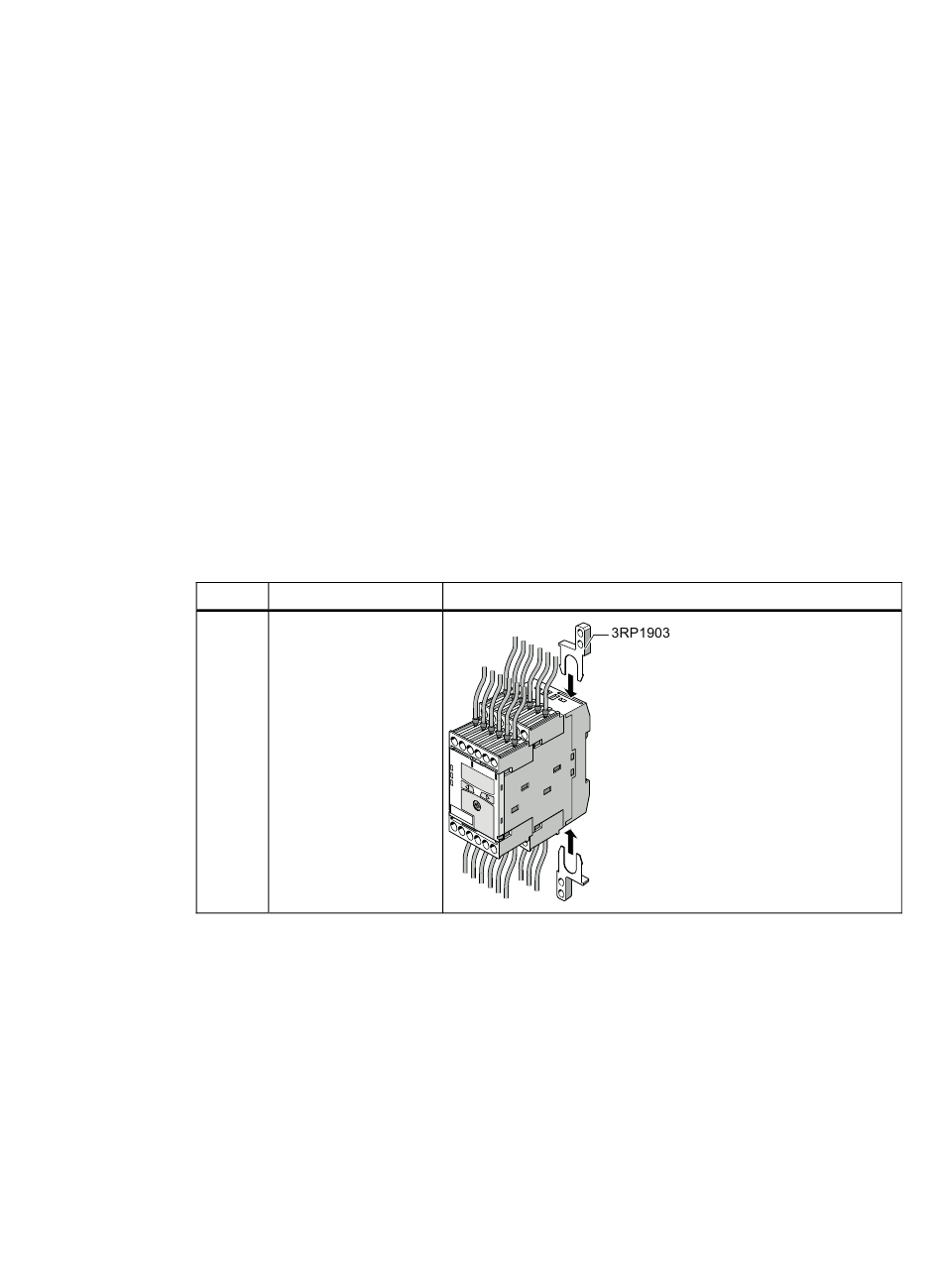

La représentation suivante présente le montage des pattes de fixation 3RP1903 sur le relais
de surveillance de température.
Tableau 5- 1 Montage des pattes de fixation sur le relais de surveillance de température
Etape
1
Relais de surveillance de température 3RS14 / 3RS15 pour IO-Link
Manuel, 06/2011, A5E03394104030-01
Marche à suivre Figure
Enfoncez les pattes de
fixation en haut et en
bas dans les
ouvertures sur le relais
de surveillance de
température et vissez
les pattes à l'aide d'un
tournevis.
