Utilisation

Paramètres
Les relais de surveillance de température 3RS1 pour IO-Link disposent d'un bouton rotatif et
de deux touches fléchées pour commuter entre l'affichage de la mesure actuelle ("RUN") et
le réglage des paramètres de base de l'appareil. Le paramétrage est également possible via
IO-Link.
RUN
STATUS
SENSOR NO.
SENSOR TYPE SENSOR TYPE

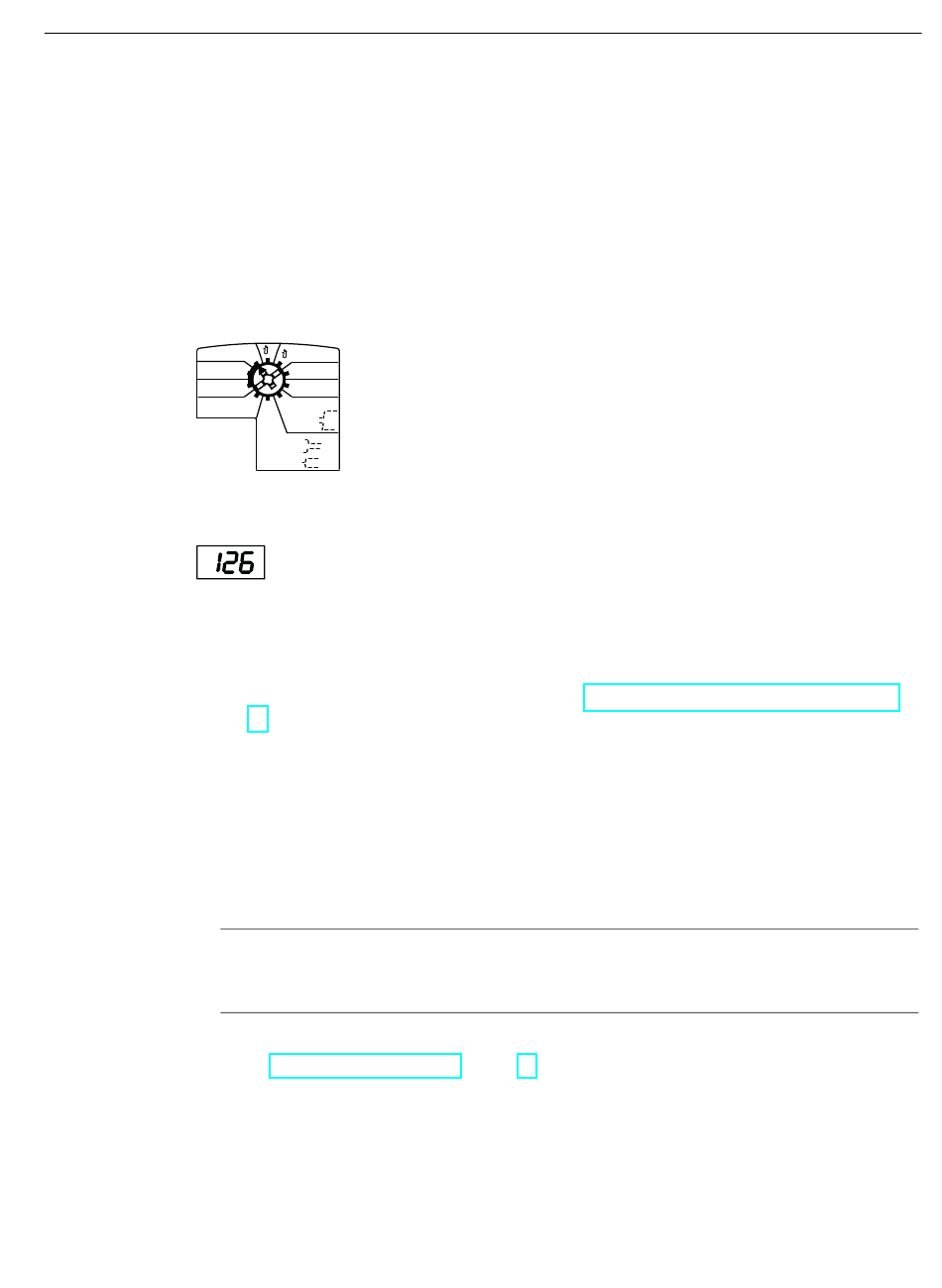

Si le bouton rotatif est en position "RUN", l'afficheur indique la mesure de température
actuelle.
En cas de défauts ou d'erreurs, l'affichage permet le diagnostic du défaut.
Si le bouton rotatif est en position "STATUS" (uniquement pour relais de surveillance de
température pour 3 capteurs résistifs maximum), l'afficheur indique l'état des différentes
sondes thermométriques. Vous trouverez de plus amples informations concernant l'affichage
de l'état de la sonde thermométrique au chapitre "Signalisation d'état et de fonctionnement
(Page 46)".
Réglage des paramètres
Vous réglez les paramètres localement via l'afficheur et les deux touches fléchées comme
suit :
1. Tournez le bouton rotatif sur le paramètre correspondant.
2. Sélectionnez la valeur du paramètre avec les touches fléchées.
Remarque
Le réglage des paramètres via IO-Link ne requiert aucune position particulière du bouton
rotatif.
Pour de plus amples informations concernant la configuration via IO-Link, référez-vous au
chapitre "Configuration de IO-Link (Page 61)".
Relais de surveillance de température 3RS14 / 3RS15 pour IO-Link
Manuel, 06/2011, A5E03394104030-01
Relais de surveillance de température à réglage numérique pour IO-Link
1 1
2 2
HYSTERESIS HYSTERESIS
DELAY DELAY
CIRCUIT PRIN.: CIRCUIT PRIN.:
OPEN OPEN
CLOSED CLOSED
MODE: MODE:
UNDER UNDER
OVER OVER
WINDOW WINDOW
°C
