5.4.3.3.3.3 Explications sur la surveillance dynamique du filtre
5.4.3.3.3.3.1 Généralités
92/140
7
3
6
Δp

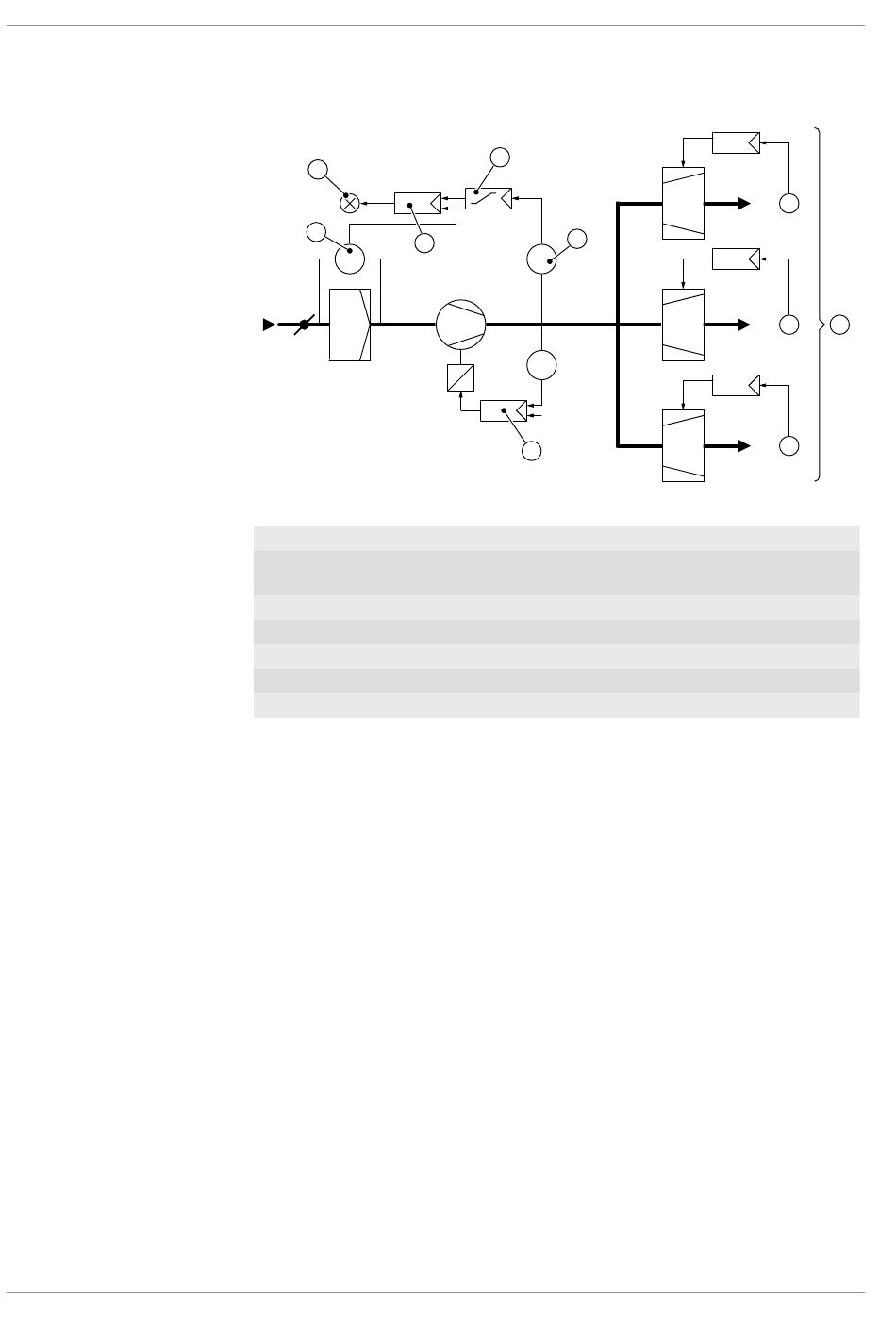

Fig. 120: Schéma de principe de la surveillance du filtre
1
Zones à débit volumétrique d'air entrant variable
2
Régulation de la pression de l'air entrant avec commande de la vitesse
du ventilateur
3
Sonde de pression différentielle de la surveillance du filtre (
4
Sonde de débit volumétrique (
5
Guide des valeurs de consigne
6
Régulateur de pression différentielle de la surveillance du filtre
7
Message de dysfonctionnement du filtre à air
Dans cet exemple, le filtre à air a pour fonction de retenir les impuretés poussié-
reuses de l'air extérieur. Plus l'encrassement est important, plus la différence
de pression mesurée au-dessus du filtre augmente. Dès que la différence de
pression dépasse la valeur limite réglée, la surveillance du filtre signale l'en-
crassement du filtre. Cela s'affiche comme un dysfonctionnement.
La régulation du débit volumétrique maintient le débit d'air constant malgré un
encrassement croissant en augmentant la vitesse de rotation du ventilateur. Ce-
pendant, la chute de pression au-dessus du filtre à air ne dépend pas seule-
ment du degré d'encrassement, mais aussi de l'importance du débit volumé-
trique.
La chute de pression varie en fonction du carré du débit volumétrique. Par
conséquent, une réduction du débit volumétrique de 100 % à 50 % implique
une réduction de la chute de pression à travers l'élément filtrant de 100 % à
25 %.
