FISCHER Mess- und Regeltechnik GmbH
BA_FR_DE90
Type de raccord de process
Raccord pneumatique enfichable
pour tuyaux hydrauliques
Raccord rapide CK
pour tuyaux souples
Raccord à bague coupante
pour tubes hydrauliques (acier inoxydable)

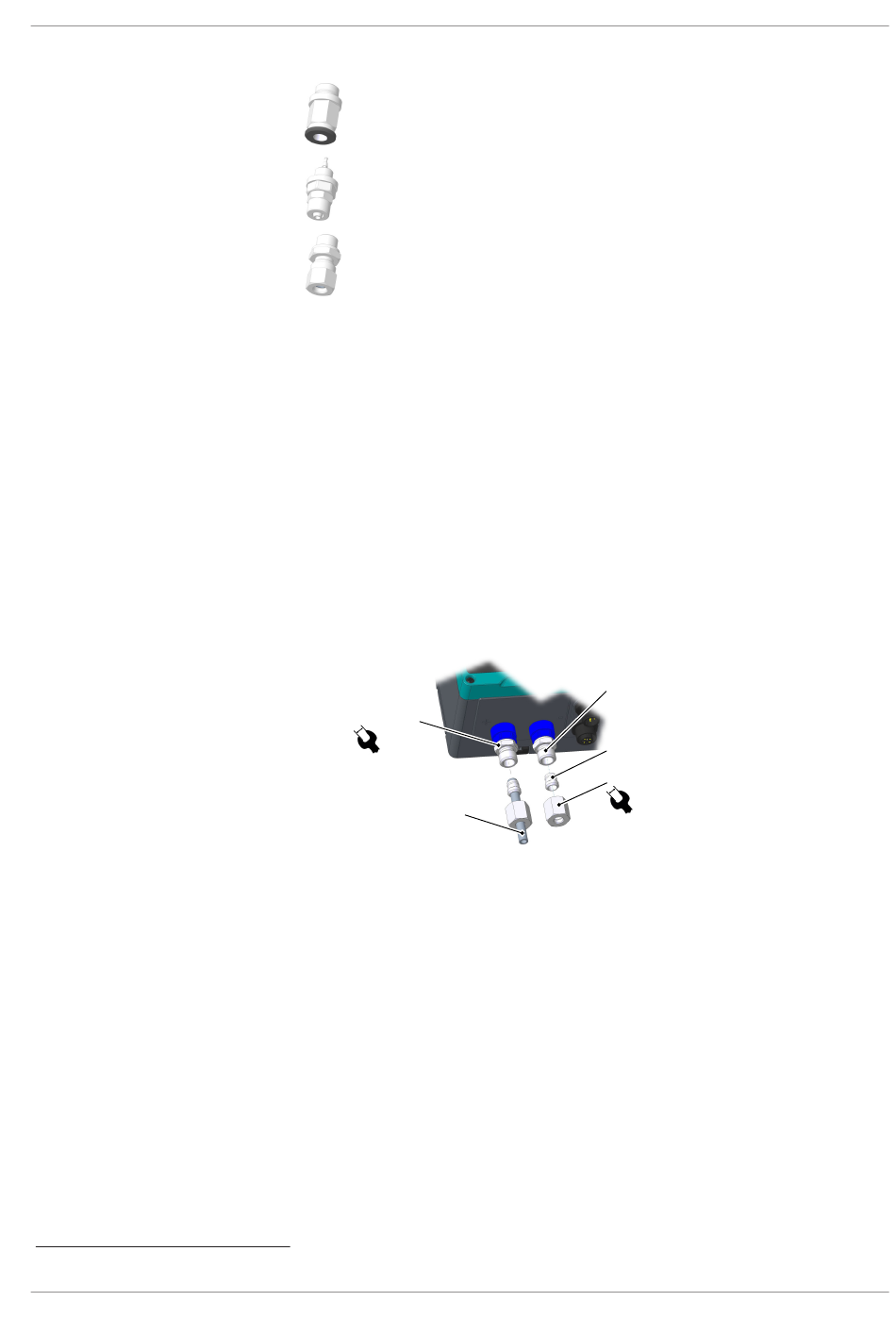

Fig. 8: Tableau des raccords de process
3.3.2 Raccords à bague coupante
w Pour les raccords à bague coupante, un montage non conforme des
conduites de pression peut entraîner la destruction de la plaque interchan-
geable en raison des forces en jeu.
w Le raccord à bague coupante ne doit pas être monté sur l'appareil en une
seule opération.
1. Prémontez la bague coupante à l'aide d'une pièce de prémontage.
2. Utilisez dans tous les cas une pâte de montage disponible dans le com-
(1)
merce
afin d'éviter une soudure à froid des pièces en acier inoxydable.
3. N'effectuez le montage final sur l'appareil qu'avec un contre-appui. Mon-
tez le raccord à bague coupante en tournant l'écrou d'un quart à un demi-
tour.
Contre-appui
14
tube sans soudure
Fig. 9: Contre-appui pour les raccords à bague coupante
(1)
La pâte de montage n'est pas comprise dans la livraison et ne fait pas partie des accessoires.
Taille
Tuyau en polyamide
6 x 4 x 1 mm
8 x 6 x 1 mm
Tuyau en PVC
6 x 4 x 1 mm
®
TYGON
8 x 6 x 1 mm
Tube
6 mm extérieur
8 mm extérieur
Manchon
Bague coupante
Écrou-raccord
14 Tube de 6 mm
17 Tube de 8 mm
Montage | 3
19/140
