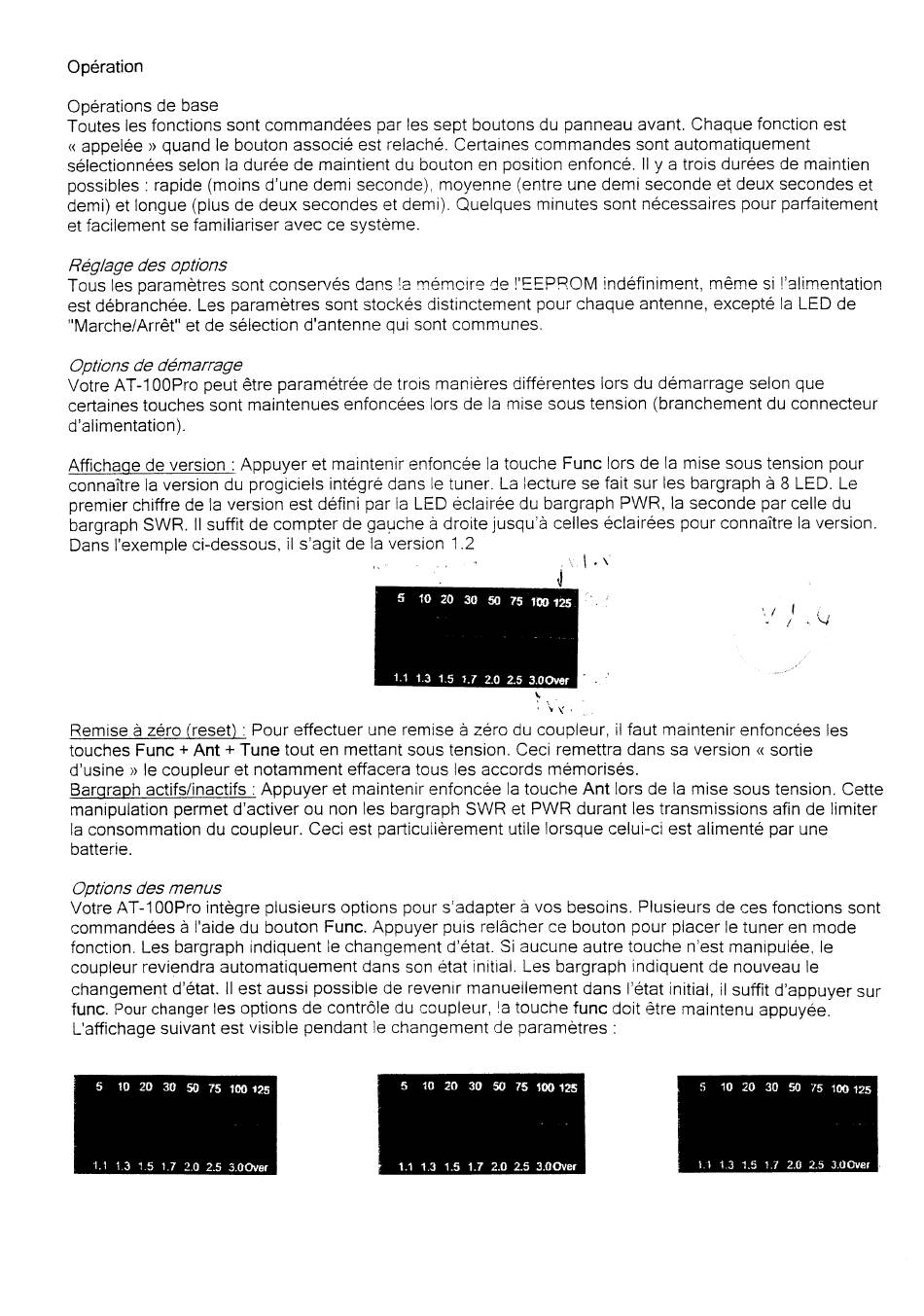

Opération
Opérations de base
Toutes les fonctions sont commandées par les sept boutons du panneau avant. Chaque fonction est
< appelée ) quand Ie bouton associé est relaché. Certaines commandes sont automatiquement
sélectionnées selon la durée de maintient du bouton en position enfoncé. ll y a trois durées de maintien
possibles: rapide (moins d'une demr seconde), moyenne (entre une demi seconde et deux secondes et
demi) et longue (plus de deux secondes et demi). Quelques minutes sont nécessaires pour parfaitement
et facilement se familiariser avec ce svstème.
Réglage des options
Tous Ies Daramètres sont conservés dans Ia rnémoire de I'EEPROM indéfiniment, même si l'alimentation
est débranchée. Les paramètres sont stockés distinctement pour chaque antenne, excepté la LED de
"Marche/Arrêt"
et de sélection d'antenne qut sont communes.
Options de démaffage
Votre AT-100Pro peut être paramétrée de trois manières différentes lors du démarrage selon que
certaines touches sont maintenues enfoncées lors de la mise sous tension (branchement du connecteur
d'a limentation ).
Affichaoe de version : Appuyer et maintenir enfoncée la touche Func lors de la mise sous tension pour
connaître la version du progiciels intégré dans le tuner. La lecture se fait sur les bargraph à 8 LED. Le
premier chiffre de la version est défini par la LED éclairée du bargraph PWR, la seconde par celle du
bargraph SWR. ll suffit de compter de gagche à droite jusqu'à celles éclairées pour connaître la version.
Dans I'exemple ci-dessous, il s'agit de la version 1.2
. ., I . r
/
l
i
'
, / - V
Remise à zéro (reset) : Pour effectuer une remise à zéro du coupleur, il faut maintenir enfoncées les
touches Func + Ant + Tune tout en mettant sous tension. Ceci remettra dans sa version ( sortie
d'usine ) le coupleur et notamment effacera tous les accords mémorisés.
Baroraph actifs/inactifs : Appuyer et maintenir enfoncée la touche Ant lors de la mise sous tension. Cette
manipulation permet d'activer ou non les bargraph SWR et PWR durant les transmissions afin de limiter
la consommation du coupleur. Ceci est particulièrement
utile lorsque celui-ci est alimenté par une
batterie.
Options des menus
Votre AT-100Pro intègre plusieurs options pour s'adapter à vos besoins. Plusieurs de ces fonctions sont
commandées à l'aide du bouton Func. Appuyer puis relâcher ce bouton pour placer le tuner en mode
fonction. Les bargraph indiquent le changement d'état. Si aucune autre touche n'est manipulée, le
coupleur reviendra automatiquement
dans son étât initial. Les bargraph indiquent de nouveau le
changement d'état. ll est aussi possible de revenir manueilement dans l'état initial, il suffit d'appuyer sur
func. Pour changer les options de contrôle du coupleur, la touche func doit être maintenu appuyée.
L'affichage suivant est visible pendant le changement de paramètres :
