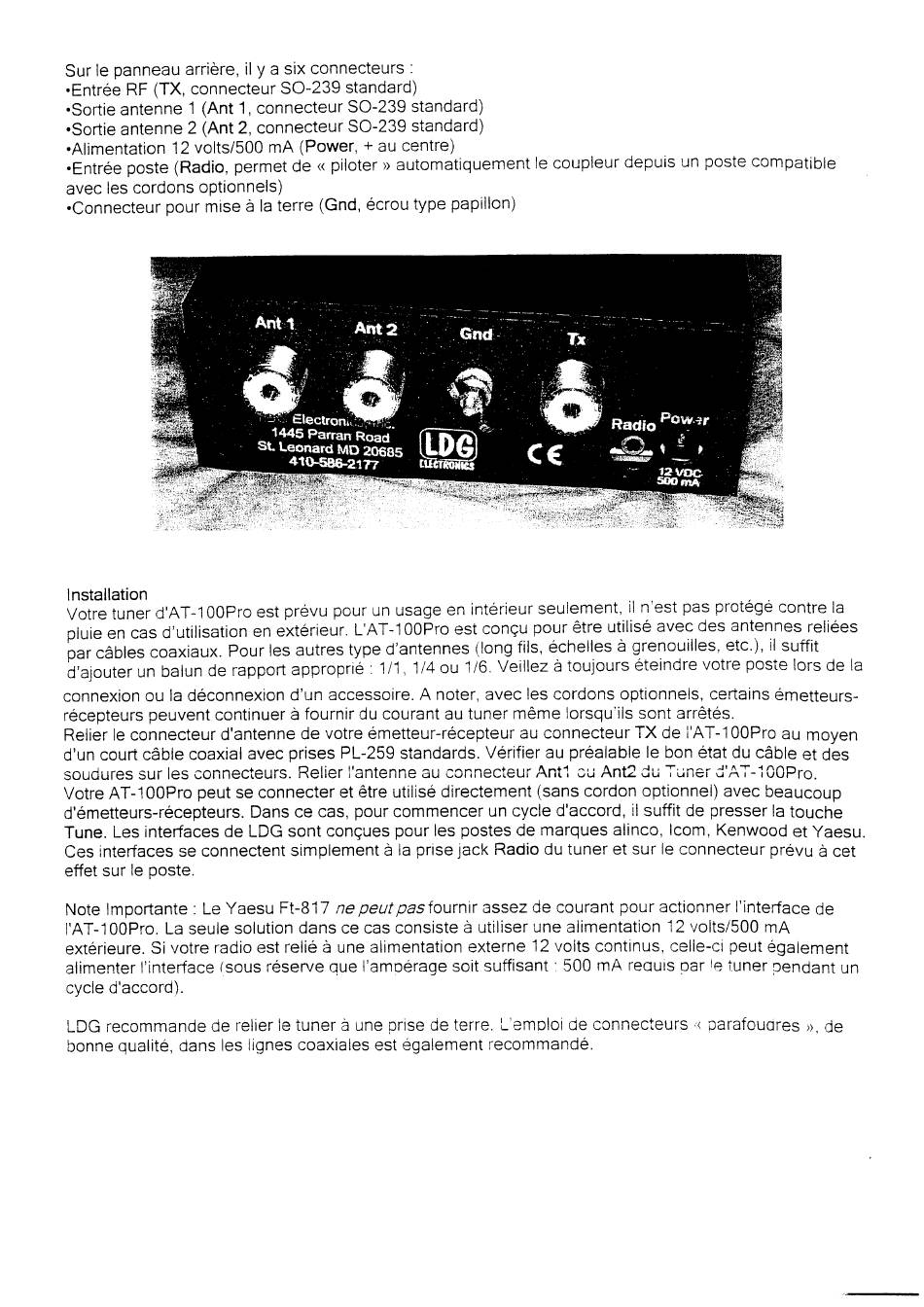

Sur le panneau arrière, il y a six connecteurs :
.Entrée RF (TX, connecteur SO-239 standard)
.Sortie antenne 1 (Ant 1, connecteur SO-239 standard)
.Sortie antenne 2 (Ant 2, connecteur SO-239 standard)
.Alimentation 12 volts/500 mA (Power, + au centre)
.Entrée poste (Radio, permet de < piloter ) automatiquement
le coupleur depuis un poste compatible
avec les cordons optionnels)
.Connecteur pour mise à la terre (Gnd, écrou type papillon)
lnstallation
Votre tuner d'AT-100Pro est prévu pour un usage en intérieur seulement, il n'est pas protégé contre lâ
pluie en cas d,utilisation en extérieur. L'AT-100Pro est conçu pour être utilisé avec,des antennes reliées
[àr câOtes coaxiaux. Pour les autres type d'antennes
(tong fils, échelles à grenouilles, etc.)' il suffit
d,ajouter un balun de rapport approprié .111 ,114 ou 1/6. Veillez à toujours éteindre votre
poste lors de Ia
connexion ou la déconnexion d'un accessoire. A noter, avec les cordons optionnels, certains émetteurs-
récepteurs peuvent continuer à fournir du courant au tuner même lorsqu'ils sont arrêtés.
Relier le connecteur d'antenne de votre émetteur-récepteur
au connecteur TX de i'AT-100Pro au moyen
d'un court câble coaxial avec prises PL-259 standards. Vérifier au préalable le bon état du câble et des
soudures sur les connecteurs. Relier I'antenne au connecteur Antl ou Ant2 du Tunei' d'Ai-i 00Pro.
Votre AT-100Pro peut se connecter et être utilisé directement (sans cordon optionnel) avec beaucoup
d'émetteurs-récepteurs.
Dans ce cas, pour commencer un cycle d'accord, il suffit de presser Ia touche
Tune. Les interfaces de LDG sont conçues pour les postes de marques alinco, lcom, Kenwood et Yaesu-
Ces intedaces se connectent simplement à la prise jack Radio du tuner et sur le connecteur prévu à cet
ôffêt cr rr lê nôe+ê
Note lmportante : Le Yaesu Fl-817 ne peut pasfournir assez de courant pour actionner I'interface de
l'AT-1 00Pro. La seule solution dans ce cas consiste à utiliser une alimentation 12 volts/500 mA
extérieure. Si votre radio est relié à une alimentation externe 12 volts ccntinus, celle-ci peut également
alimenter I'interface (sous réserve oue l'amoérage soit suffisant : 500 mA requis oar le tuner Dendant un
cycle d'accord).
LDG recommande de relier le iuner à une prise de terre. L'emploi de ccnnecteurs < parafouores >, de
bonne qualité, dans les lignes coaxiales est également recommandé.
