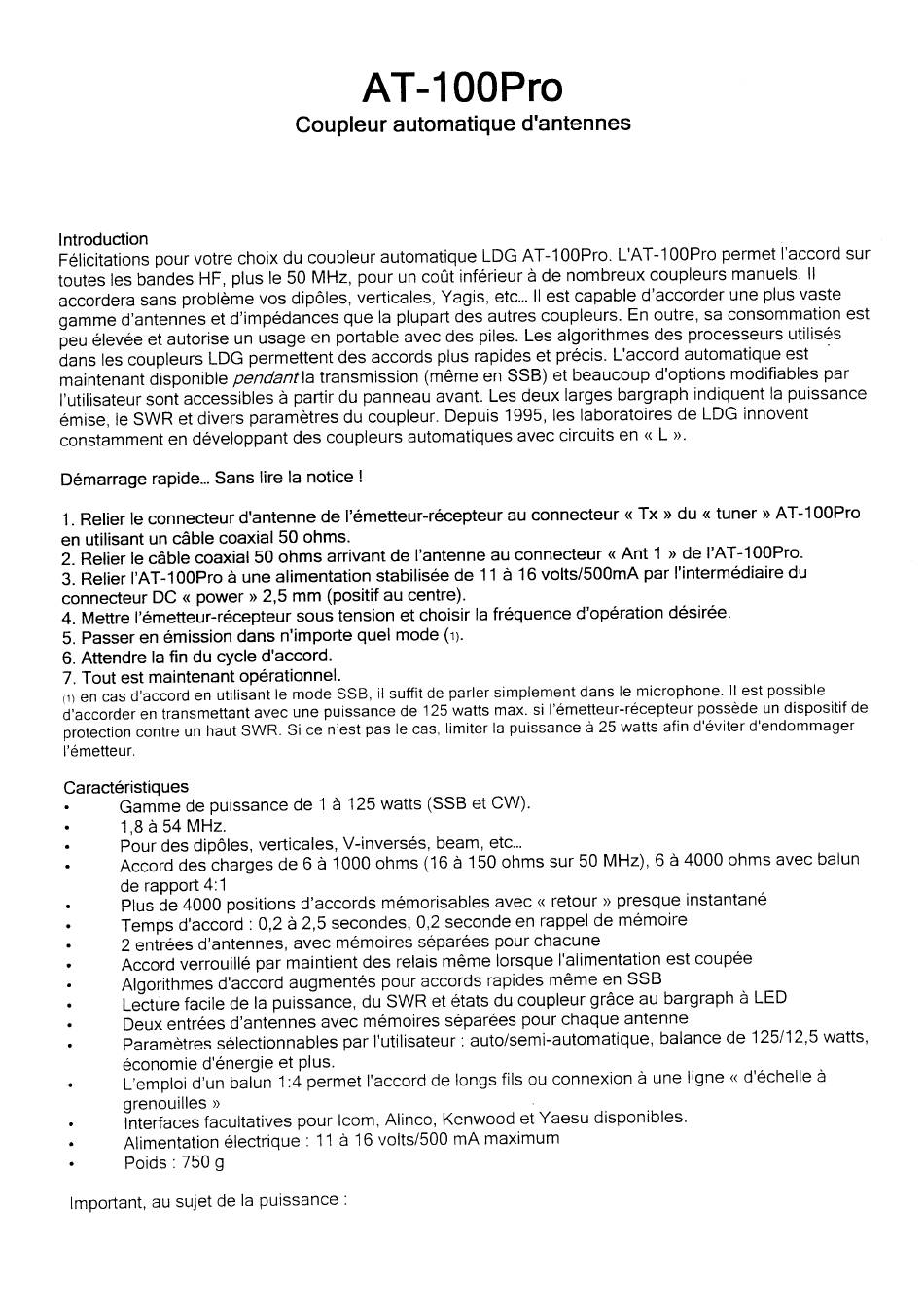

AT-100Pro
Coupleur automatique d'antennes
lntroduction
Félicitations pour votre choix du coupleur automatique LDG AT-100Pro. L'AT-100Pro permet l'accord sur
toutes les bandes HF, plus le 50 MHz, pour un coût inférieur à de nombreux coupleurs manuels. ll
accordera sans problème vos dipôles, verticales, Yagis, etc... ll est capable d'accorder une plus vaste
gamme d'antennes et d'impédances que la plupart des autres coupleurs. Ên outre, sa consommation est
6eu élevée et autorise un usage en poftable avec des piles. Les algorithmes des processeurs utilisés
âàn. iàr Loupf
"urs
LDG perméttent ies accords plus rapides et précis. L'accord automatique est
maintenant disp onible pendantla transmission (même en SSB) et beaucoup d'options modifiables par
I'utilisateur soni accessibles à partir du panneau avant. Les deux larges bargraph indiquent la puissance
émise, le SWR et divers paramètres du coupleur. Depuis 1995, les laboratoires de LDG innovent
constamment en développant des coupleurs automatiques avec circuits en ( L )'
Démarrage rapide... Sans lire la notice !
'1. Relier le connecteur d'antenne de l'émetteur-récepteur au connecteur << Tx > du ( tuner > AT-100Pro
en utilisant un câble coaxial 50 ohms.
2. Relier le câble c€axial 50 ohms arrivant de I'antenne au connecteur < Ant 1 > de l'AT-1ooPro.
3. Relier I'AT-IOopro à une alimentation stabilisée de 11 à 16 volts/SoomA par I'intermédiaire
du
connecteur DC < power > 2,5 mm (positif au centre)'
4. Mettre l'émetteur-récepteur sous tension et choisir la fréquence d'opération désirée.
5. Passer en émission dans n'importe quel mode (1).
6. Attendre la fin du cycle d'accord.
7. Tout est maintenant opérationnel.
1r1 en cas d'accord en utilisant le mode SSB, il suffit de parler simplement dans
le microphone. ll est possible
d'accorder en transmettant avec une puissance de 125 watts max. si l'émetteur-récepteur possède un dispositif de
protection contre un haut SWR. Si ce n'est pas le cas, limiter la puissance à 25 watts afin d'éviter d'endommager
l'émetteur.
Caracléristiques
.
Gamme de puissance de 1 à 125 watts (SSB et CW).
.
'1,8 à 54 MHz.
.
Pour des dipôles, verticales, V-inversés, beam, etc...
.
Accord des charges de 6 à 1000 ohms (16 à 150 ohms sur 50 MHz), 6 à 4000 ohms avec balun
de raPPort 4:1
.
Plus de 4000 positions d'accords mémorisables avec ( retour ) presque instantané
.
TemDS d'accord :0,2à2,5 secondes' 0,2 seconde en rappel de mémoire
.
2 entrées d'antennes, avec mémoires séparées pourchacune
.
Accord verrouillé par maintient des relais même lorsque I'alimentation est coupée
.
Algorithmes d'accord augmentés pour accords rapides même en SSB
.
Làure facile de la puissZnce, du SWR et états du coupleur grâce au bargraph à LED
.
Deux entrées d'antennes avec mémoires séparées pour chaque ântenne
.
paramètres sélectionnables
par l'utilisateur : auto/semi-automatique,
balance de 125/1 2,5 watts'
économie d'énergie et Plus'
.
lLmpfoi d'un baùn i:4 permet l'accord de longs fils ou connexion à une ligne < d'échelle à
grenouilles
. l - n t e r f a c e s f a c u l t a t i v e s p o u r l c o m , A l i n c o , K e n w o o d e t Y a e s u d i s p o n i b l e s
.
Alimentation électrique : 1 1 à 16 volts/500 mA maximum
.
Poids : 750 g
lmportant, au sujet de la Puissance :
