Bitte lesen Sie die Gebrauchsanleitung vor dem Einsatz sorgfältig durch.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw.
mangelnder Erfahrung oder fehlendem Wissen verwendet werden, sofern sie beaufsichtigt werden oder Anweisungen zur sicheren Nutzung des
Geräts erhalten und die hiermit verbundenen Gefahren verstehen.
• Nur aufladbare Batterien dürfen geladen werden.
• Das Standard- oder 14,7-Ladeprogramm nicht für eine Li-Ionen-Batterie und das Li-Ionen-Ladeprogramm nicht für eine Blei-Batterie verwenden.
• Nach dem Gebrauch zuerst die Netzspannung trennen und anschließend die Batterie trennen.
• Das Ladegerät nur in einer gut belüfteten Umgebung und bei gut belüfteten Batterien einsetzen.
• Reparaturen am Ladegerät müssen von einer Fachkraft durchgeführt werden.
• Die Batterie nicht falsch anschließen, auch wenn der Ladeausgang gegen Kurzschluss und Verpolung geschützt ist.
• Das Ladegerät nicht in einer feuergefährlichen Umgebung installieren.
• Keine beschädigten Batterien aufladen.
• Während des Ladevorgangs kann sich hochexplosives Knallgas entwickeln. Funkenbildung verhindern. Niemals offene Flammen, Zigaretten oder
Ähnliches in die Nähe der Batterie bringen. Eine ausreichende Belüftung ist sicherzustellen.
• Die Säure in der Batterie ist ätzend und schädlich. Sie greift Kleidung, Metall und Lack an. Wird Säure verschüttet oder kommt sie mit der Haut
in Berührung, gründlich mit Wasser abwaschen und abspülen und einen Arzt aufsuchen.
• Blei und andere Chemikalien, die in Batterien verwendet werden, sind giftig. Nach der Arbeit mit Batterien Haut und Hände gründlich waschen.
Der DEFA WorkshopCharger 50 A basiert auf modernster Schaltnetztechnologie mit hoher Energieeffizienz. Dieses Ladegerät entspricht der neuesten
Batterieladetechnologie. Sie gewährleistet eine optimale Lebensdauer der Batterien. Es eignet sich zum Aufladen von Blei/Säure-, AGM-, EFB-, GEL-
und Lithium-Ionen-Batterien bis ca. 600 Ah für einen unbegrenzten Zeitraum. Am Ladegerät können während des Ladevorgangs Verbraucher mit einer
Stromaufnahme bis zu 45 A parallel angeschlossen werden.
Lesen Sie die Gebrauchsanleitung sorgfältig durch. Bei Unklarheiten wenden Sie sich bitte an DEFA oder einen Fachmann.
2
ion and data contained in this document are the exclusive property of DEFA AS/
Die Batterie mit der roten Klemme an (+) und der schwarzen Klemme an (-) oder an den vom Fahrzeughersteller empfohlenen Anschlusspunkt anschließen.
nology and may neither be used nor disclosed without prior written consent.
Das Ladegerät ist auf Blei/Säure-, AGM-, EFB-, Gel- und Lithium-Batterien ausgelegt. Die Empfehlungen des Batterieherstellers sind stets zu befolgen.
Das DC-Ladekabel am Ladegerät anschließen. Siehe C auf Seite 3.
Das AC-Netzkabel am Ladegerät anschließen. Einmal die Ein-/Aus-Taste drücken. Siehe B auf Seite 2. Das Ladegerät wird gestartet und der
Voranalyseprozess initialisiert. Zum Ausschalten des Ladegeräts erneut die Ein-/Aus-Taste drücken.
HINWEIS: Um eine korrekte Ladespannung zu erreichen, dürfen die Ladekabel zwischen Batterie und Ladegerät nicht gekürzt oder verlängert werden.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
28
DE
SICHERHEIT
ÜBER DAS LADEGERÄT
BETRIEB
3 4

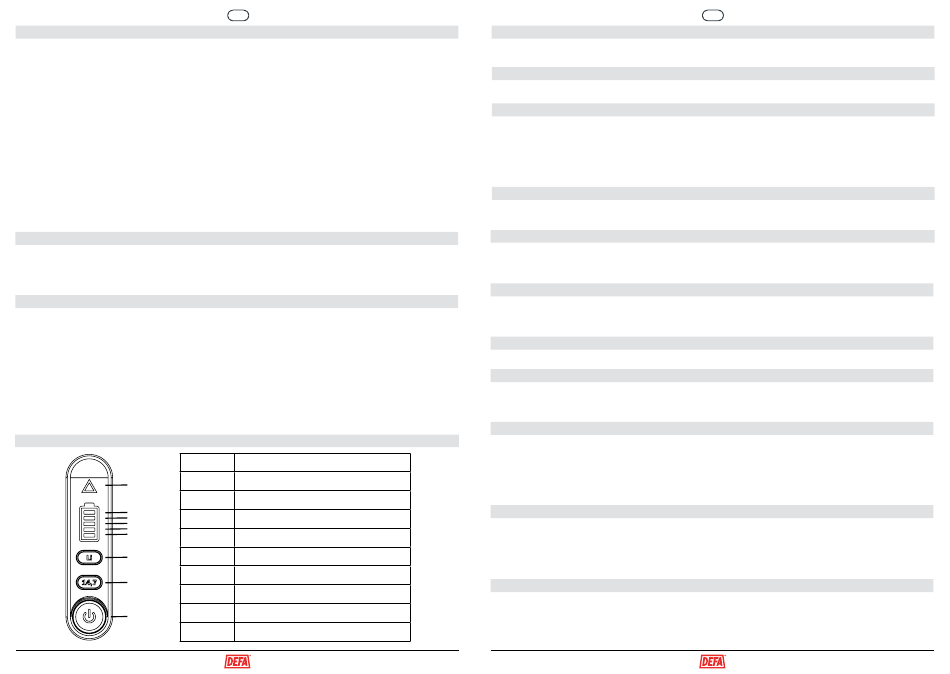

BEDIENFELD
Nr.: Funktion
(1) Fehleranzeige
(2) Ladezustandsanzeige 100 %
(3) Ladezustandsanzeige 80 %
(4) Ladezustandsanzeige 60 %
(5) Ladezustandsanzeige 40 %
(6) Ladezustandsanzeige 0-20 %
(7) Lithium-Ionen-Ladeprogramm
(8) 14,7-V-Ladeprogramm
(9) Ein-/Aus-Taste
Siehe A auf Seite 2. Die Abbildung zeigt den Ladevorgang als Spannung (V) und Strom (I) im Zeitverlauf (t) in einem Diagramm Der Ladestatus wird am
LED-Display angezeigt. Siehe E auf Seite 3.
Das Ladegerät prüft, ob die Batterie korrekt angeschlossen ist. Der Ladezustand (V) der Batterie wird gemessen.
AUFLADEN (wenn nur Ein-/Aus-Taste gedrückt wird)
Das Ladegerät beginnt mit dem Aufladen der Batterie mit einem Strom von 50A, bis eine Batteriespannung von 14,4V erreicht wird. Die Ladespannung
wird dann konstant bei 14,4 V gehalten, während der Ladestrom reduziert wird, bis er unter einem definierten Wert liegt. Daraufhin sinkt die Ladespannung
auf 13,6 V, bevor die Ladungserhaltungsphase beginnt. Während des Ladevorgangs wird der Ladezustand anhand der Zahl der leuchtenden LEDs
angezeigt. Das Blinken des obersten Segment der LEDs zeigt an, dass der Ladevorgang läuft. Sobald die Batterie vollständig aufgeladen ist, leuchten alle
5 LED-Segmente konstant. Beträgt die gemessene Batteriespannung weniger als 2,0 V, wechselt das Ladegerät in den Fehlermodus, und das Warndreieck
über der Batterieanzeige beginnt zu blinken.
Manche Batterien benötigen eine höhere Ladespannung als andere. Wenn die 14,7-V-Taste gedrückt wird, leuchtet die Taste auf und die maximale
Ladespannung ist um 0,3 V höher als der Standardwert. Halten Sie sich immer an die empfohlene Ladespannung der Batteriehersteller.
Wenn Sie auf diese Taste drücken, wird das Ladeverfahren für Li-Ionen-Batterien aktiviert. Die Taste leuchtet auf, wenn dieser Modus ausgewählt wird.
Die maximale Ladespannung beträgt 14,4 V und die Erhaltungsladespannung 13,5 V. Die Höchstdauer in Schritt 3 ist auf 30 Minuten eingestellt. In
diesem Modus ist der Ladeausgang auch dann aktiviert, wenn keine Batterie angeschlossen ist.
Nach der Ladephase analysiert das Ladegerät die Batterie erneut. In der Nachanalyse können Batterien mit Kurzschluss in einzelnen Zellen erkannt
werden. Bei der Voranalyse ist dies nicht möglich. Fällt die Batteriespannung innerhalb von 2 Minuten unter 12 V, wechselt das Ladegerät in den
Fehlermodus, und das rote Warndreieck beginnt zu blinken. Der Ladevorgang wird unterbrochen.
Wenn die Batterie vollständig aufgeladen ist, liefert das Ladegerät 13,6 V bei maximal 50 A. Dies wird durch ein langsames Pulsieren aller LEDs angezeigt.
TEMPERATURABHÄNGIGE ANPASSUNG DER LADESPANNUNG
Das Ladegerät stellt die Ladespannung automatisch auf den für die Umgebungstemperatur richtigen Wert ein. Standardmäßig beträgt die Umgebung-
stemperatur 25 °C. Bei höherer Temperatur wird die Spannung reduziert und bei niedrigerer Temperatur erhöht. Der exakte Anpassungswert liegt bei
±0,03 V/°C. Eine Temperaturanpassung erfolgt bis zu einer Ladespannung von 15,3 V.
SPANNUNGSVERSORGUNGSMODUS
Wenn das Ladegerät ausgeschaltet ist, kann die Ein-/Aus-Taste 5 Sekunden lang gedrückt werden, bis die LEDs nacheinander von unten nach oben
in Folge aufleuchten. Das Ladegerät befindet sich unabhängig von der Batteriespannung im Spannungsversorgungsmodus. Auf diese Weise kann die
Autobatterie ausgetauscht werden, ohne dass es zum Verlust von Fahrzeugeinstellungen oder -daten kommt. In diesem Modus liefert das Ladegerät
13,7 V und max. 50 A. Kommt es beim Anschluss in diesem Modus zu einem Kurzschluss, geht das Ladegerät in den Fehlermodus über. Betätigen Sie
in diesem Fall die Ein-/ Aus-Taste zum Ausschalten des Ladegerätes, beheben Sie den Fehler und starten Sie das Ladegerät neu (zum Ladegerät- oder
Stromversorgungsmodus gehen).
Vor dem Einsatz des Ladegeräts sicherstellen, dass die Steckverbinder am Ladegerät und an den Kabeln frei von Feuchtigkeit und Schmutz sind. Siehe B
auf Seite 2 und C auf Seite 3. Für die höchstmögliche Sicherheit sollten alle Batterien mindestens einmal im Monat überprüft werden. Der Ladevorgang
ist so aufgebaut, dass die Batterien voll aufgeladen bleiben, ohne einen erhöhten Batteriewasserverbrauch zu verursachen.
Wenn künftig ein Software-Update des Ladegeräts erforderlich wird, kann dieses über den Micro-USB-Anschluss unten am Gerät aufgespielt werden. Siehe
D auf Seite 3. Die erforderlichen Informationen werden zusammen mit der Software bereitgestellt.
Die Garantie umfasst Herstellungs- und Materialfehler für 2 Jahre ab dem Kaufdatum. Der Kunde muss das Produkt zusammen mit dem original Kaufbeleg
beim Verkäufer reklamieren. Das Recht auf Garantie erlischt bei unsachgemäßer Handhabung, beim Öffnen oder wenn Reparaturen nicht von DEFA oder
einem bevollmächtigten Vertreter vorgenommen wurden. DEFA gewährt eine beschränkte Garantie auf Funktions- und Materialfehler und übernimmt keine
anderen Kosten als die genannten. DEFA haftet nicht für eventuell entstandene Schäden – direkt oder indirekt – oder Folgeschäden, die im Zusammenhang
mit der Verwendung von möglicherweise mangelhaften DEFA Produkten entstanden sind.
DE
LADEVORGANG
VORANALYSE
14,7-TASTE
LI-TASTE
NACHANALYSE
LADUNGSERHALTUNG
WARTUNG
GARANTIE
