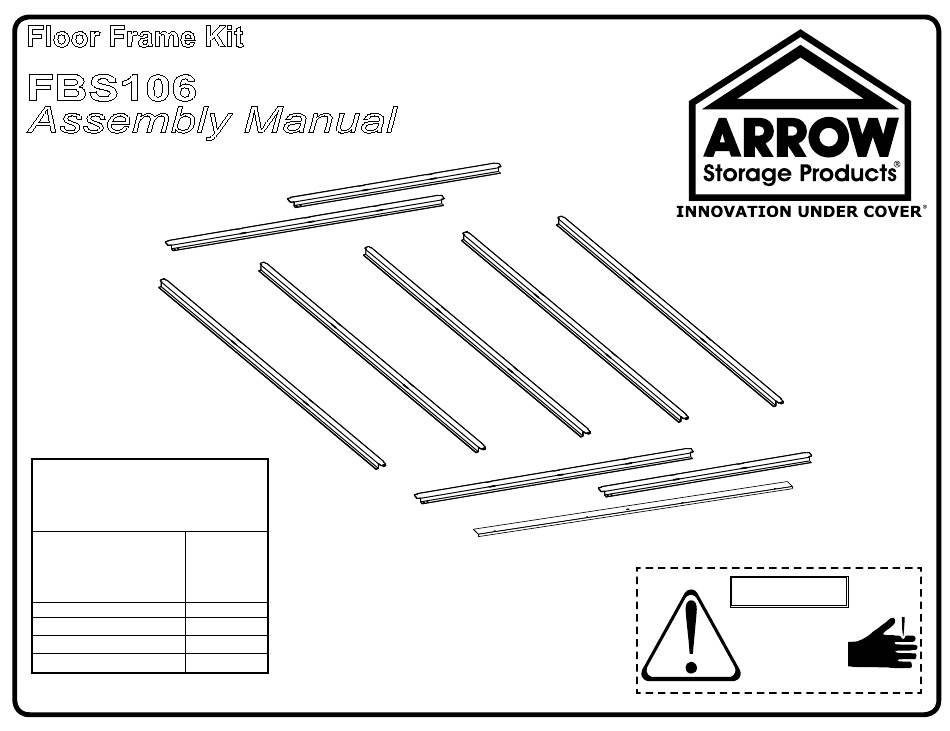

Arrow FBS106 Guide D'assemblage

Masquer les pouces
1
2
3
4
5
6
7
8

Publicité

Liens rapides

Télécharger ce manuel
Floor Frame Kit
Bodenrahmen-Bausatz * Estructura para piso de almacén * Kit de cadre pour plancher
FBS106
Assembly Manual
Montagehandbuch
Manual de ensamblaje
Guide d'assemblage
10830
8 x 5 Building
* Bau 2,4 m x 1,4 m
* Edifi cio de 2,4 m x 1,4 m
* Remise 2,4 m x 1,4 m
Part Name
* Teilbezeichung
* Menge
* Nombre de la pieza
* Cantidad
* Désignation de la pièce
* Quantité
10192
10196
10830
10831
720201114
10196
10192
10830
Qty
2
2
5
1
10830
10830
10192
10830
10196
10831
CAUTION
Sharp Edges
Vorsicht Scharfe Kanten
Precaución: extremos
y esquinas fi losas
ATTENTION Arêtes vives
