83325805 1/2022-01 La
Notice de montage et de mise en service
Brûleur fioul WL30/1-C Z-1LN-A

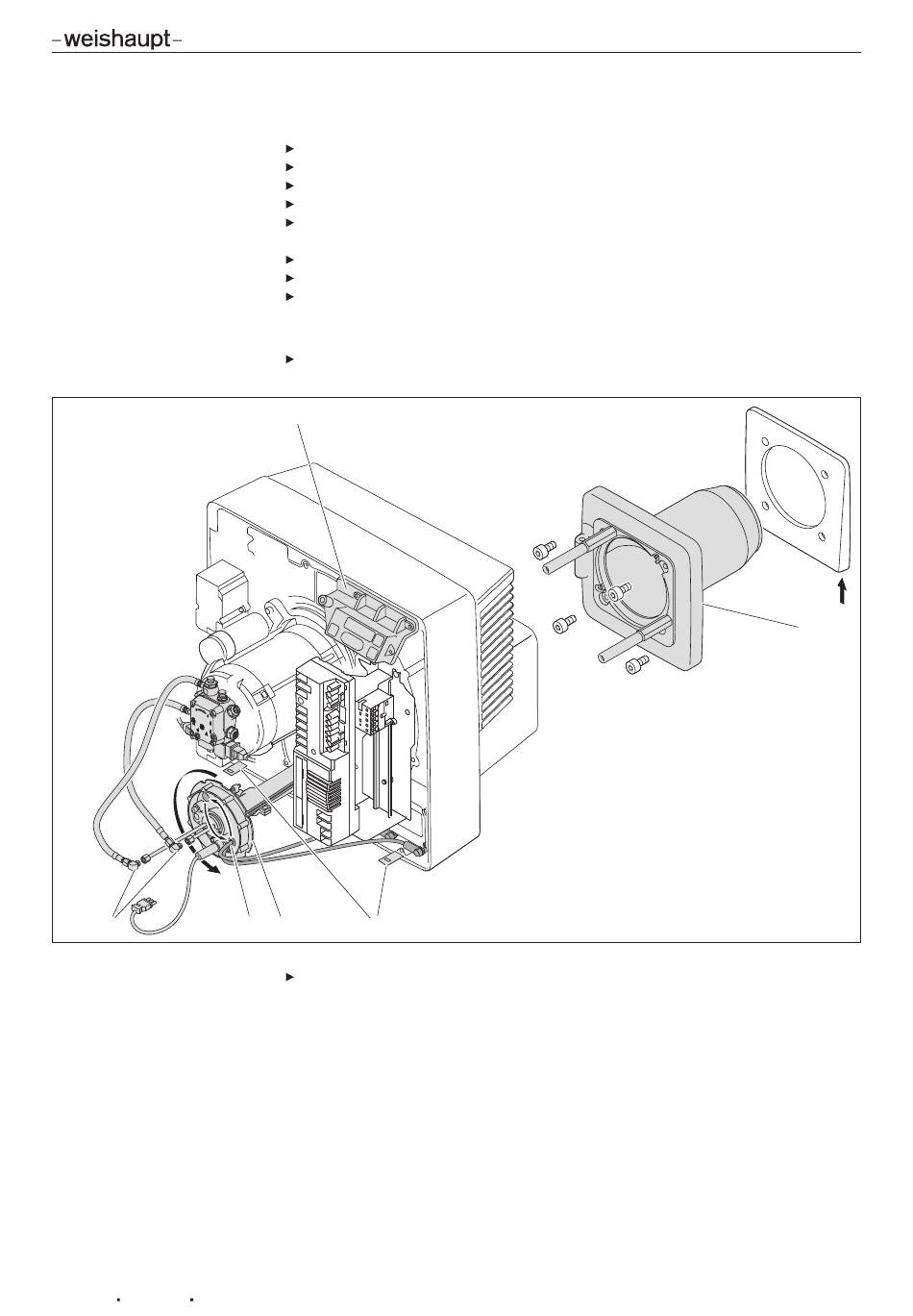

4.3.1 Pivoter le brûleur de 180° (option)
Monter le panneau de commande 1 sur le côté opposé de la carcasse.
Monter l'équerre de fixation 3 sur le côté opposé de la carcasse.
Défaire les flexibles HP 6.
Démonter la chambre de mélange 4 [chap. 9.7].
Démonter le câble d'allumage 5 et faire passer par le passe-câbles opposé du
couvercle ligne de gicleur.
Boucher le trou avec un capuchon.
Procéder au remontage de la chambre de mélange pivotée de 180°.
Raccorder les flexibles HP tout en veillant à ne pas intervertir les flexibles départ
et retour.
Utiliser un joint de bride en forme de coin (référence 240 310 00 047).
Pivoter la bride brûleur 2 de 180° et procéder au montage avec le joint de
bride.
1
5 4
3
Pivoter le brûleur de 180° et procéder au remontage [chap. 4.3].
23-116
4 Montage
