PCS 7 SFC Control

PCS 7 SFC Control

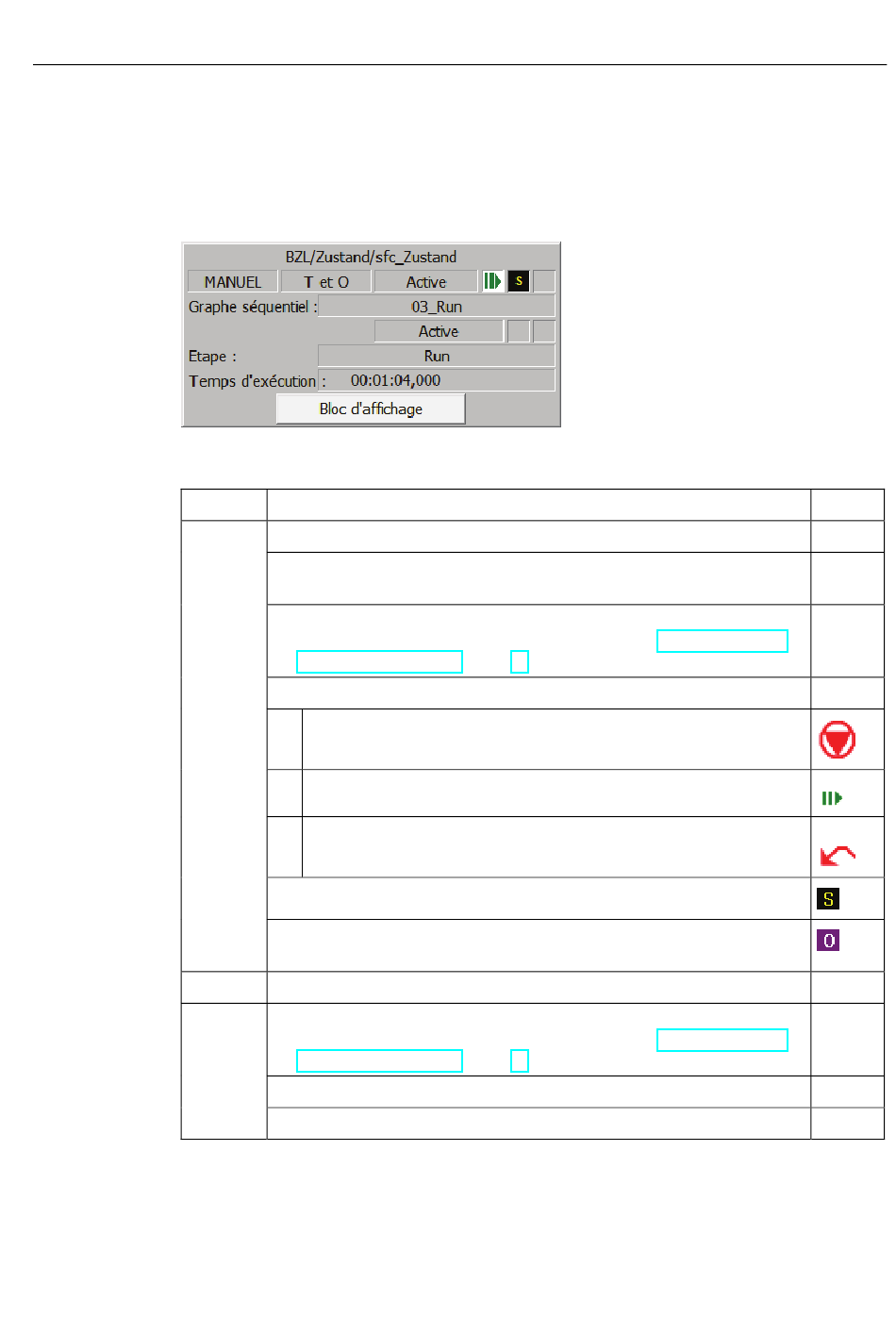

Les informations actuelles suivantes sont affichées :
Titre
1. e ligne
2. e ligne
3. e ligne
Visualisation SFC
Manuel de programmation et d'utilisation, 12/2011, A5E03710133-01
Nom du SFC affecté (nom de diagramme ou d'instance) *)

Mode de fonctionnement (MANU / AUTO)

Abréviation du mode de franchissement

("T", "O", "T et O", "T ou O", "T / T et O").
Etat du SFC (diagramme ou instance) ;

pour plus d'informations, référez-vous à la rubrique : Mnémoniques des
états de fonctionnement (Page 77).
État dans la CPU

Arrêt CPU
Démarrage CPU avec données cohérentes
Démarrage CPU avec données non cohérentes
Signalisation groupée pour erreur d'étape (s'il y en a une, sinon vide)

Signalisation groupée pour requête d'intervention (s'il y en a une, sinon

vide)
Nom du graphe séquentiel actif

Etat de fonctionnement du graphe séquentiel actif ;

pour plus d'informations, référez-vous à la rubrique : Mnémoniques des
états de fonctionnement (Page 77).
Indication d'erreur d'étape "S" (s'il y en a une, sinon vide)

Indication de requête d'intervention "O" (s'il y en a une, sinon vide)

Contrôle-commande SFC
