Mise à la terre et blindage
Le principal point de mise à la terre au niveau de l'extension est connecté à la broche 2 du
connecteur d'alimentation. Pour plus d'informations sur ces connexions, reportez-vous au
chapitre Schémas de connexion, page 34.
Il est recommandé de blinder tous les câbles transportant des signaux de faible niveau.
Si l'extension est alimentée par le contrôleur, comme au numéro 2 de Présentation -
Alimentation/consommation, page 18, la connexion doit être effectuée comme indiqué dans
le schéma de connexion de Interface RS-485, page 20.
Remarque!
i
Le symbole de mise à la terre fonctionnelle
permet d'installer un système électrique d'une manière électromagnétiquement compatible.
Remarque!
i
Si le blindage est installé dans l'extension, les cavaliers appropriés pour le blindage doivent
également être installés dans le contrôleur. Voir les manuels d'installation correspondants
du contrôleur.
Remarque!
i
Risque de dommages
Assurez-vous qu'aucune boucle de terre ne se forme.
Remarque!
En règle générale, les paramètres suivants s'appliquent :
i
Si les périphériques disposent de leur propre alimentation, le blindage est appliqué sur un
côté uniquement. L'extrémité libre doit être isolée afin de prévenir toute connexion par
inadvertance.
Si un périphérique est alimenté par un autre, le câble doit être blindé des deux côtés.
4.6.1
Mise à la terre pour interface d'extension

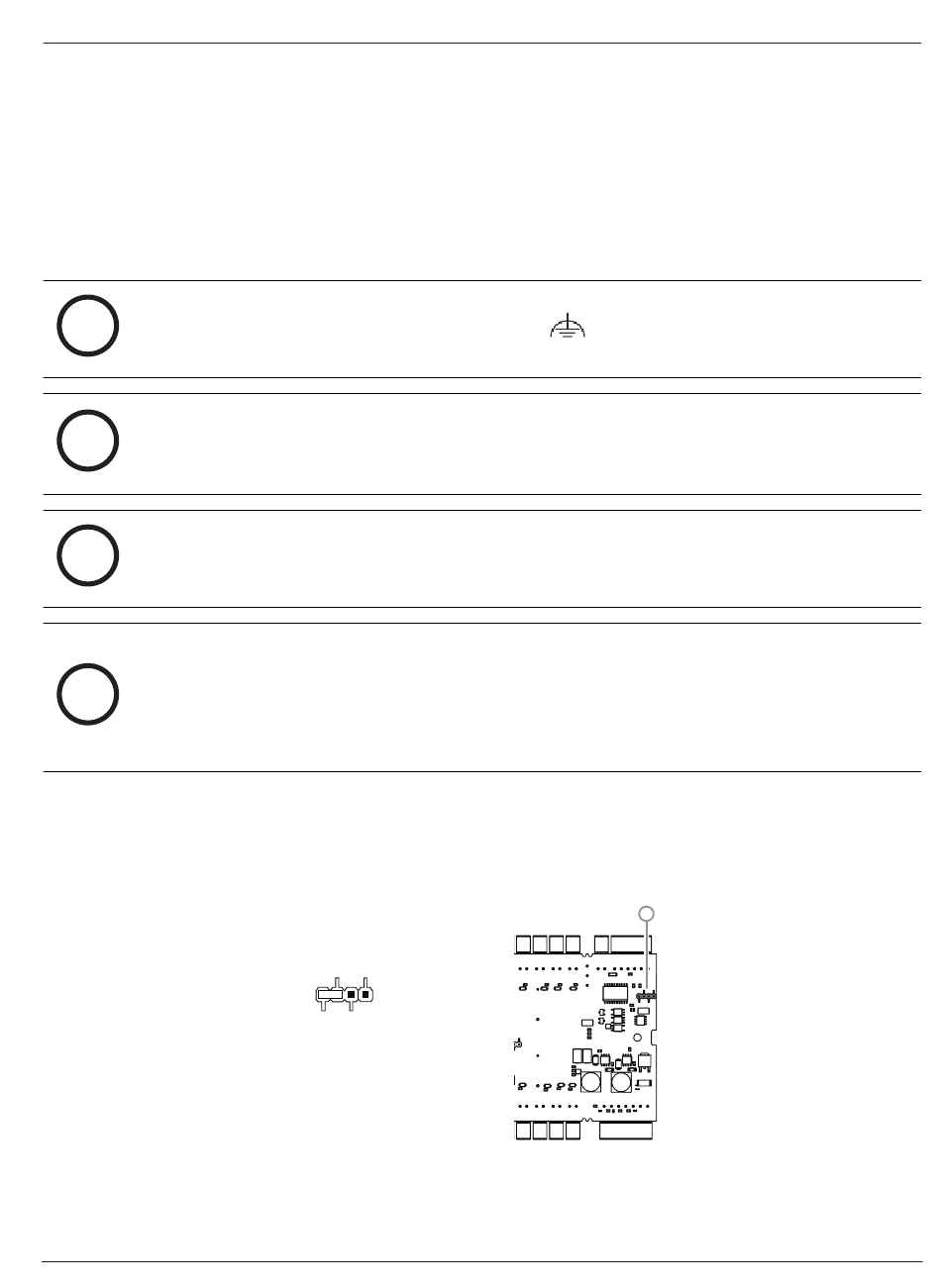

Figure 4.5: Face inférieure du cavalier de mise à la terre de l'AMC2 16IE
