DM-4 Land/DM-4 Marine
1. Remplacement de la carte d'alimentation et de contrôle (PCM 4.X)
Remplacement de la carte PCM 4.1
Avant de remplacer les cartes, prière de faire ce qui suit :
Positionnement des adresses E/S et cavaliers - PCM 4.1
Télécharger les réglages des paramètres avec le logiciel utilitaire.
Commutateur rotatif S5 :
Adresse E/S (=n° ID du DGU) pour le réseau ARC.
Remarque ! Tous les DGU doivent avoir un numéro d'ID différent, à partir de 1 et jusqu'à F. Ce
numéro est unique, et la carte de remplacement doit avoir exactement le même numéro.
L'adresse E/S reflète l'ID de nœud du réseau ARC.
Cavaliers :
X11 : Communication RS485 2 fils
X12 : Communication RS485 4 fils
Logiciel :
Noter le numéro de version de logiciel, etc. (affiché à l'écran).
Numéro de projet
Numéro de version
Numéro de révision
X11
X12

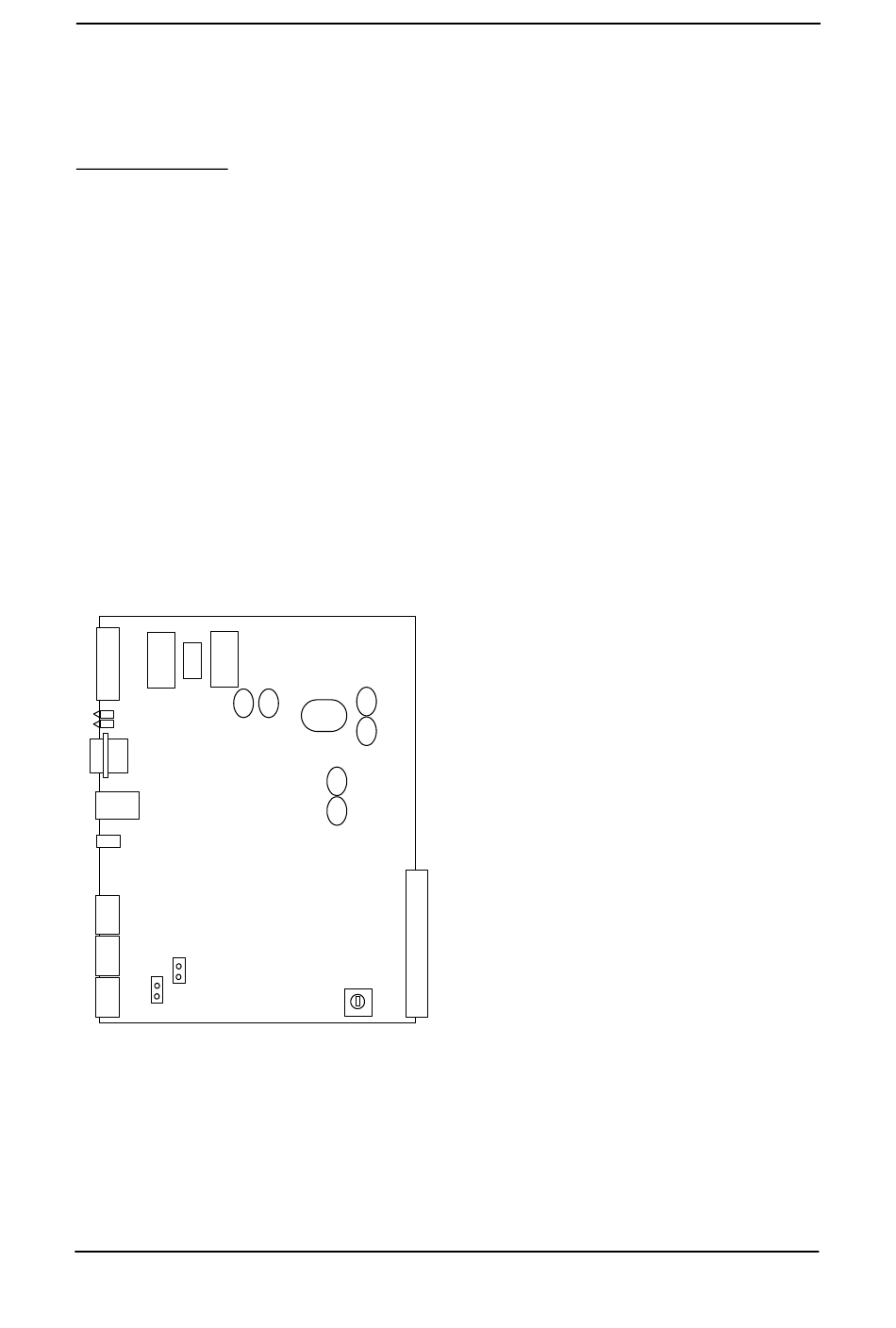

Address switch/jumpers on the PCM module
Relever tous les paramètres (temporisations et limites) avant de remplacer la carte.
- Passer tout le matériel en mode manuel
- Retirer l'alimentation du DGU défectueux
- Retirer tous les branchements/prises sur la carte PCM
- Remplacer la carte après avoir effectué les réglages corrects des cavaliers et du
commutateur rotatif
- Rebrancher l'alimentation, les câbles et les prises
DEIF A/S
4189232123C
S5
ID-switch
