7.3.3 Protection contre la foudre
Directives en matière de protection contre la foudre.
CONSULTEZ VOTRE EXPERT EN PROTECTION CONTRE LA FOUDRE POUR ANALYSER VOTRE PROJET.

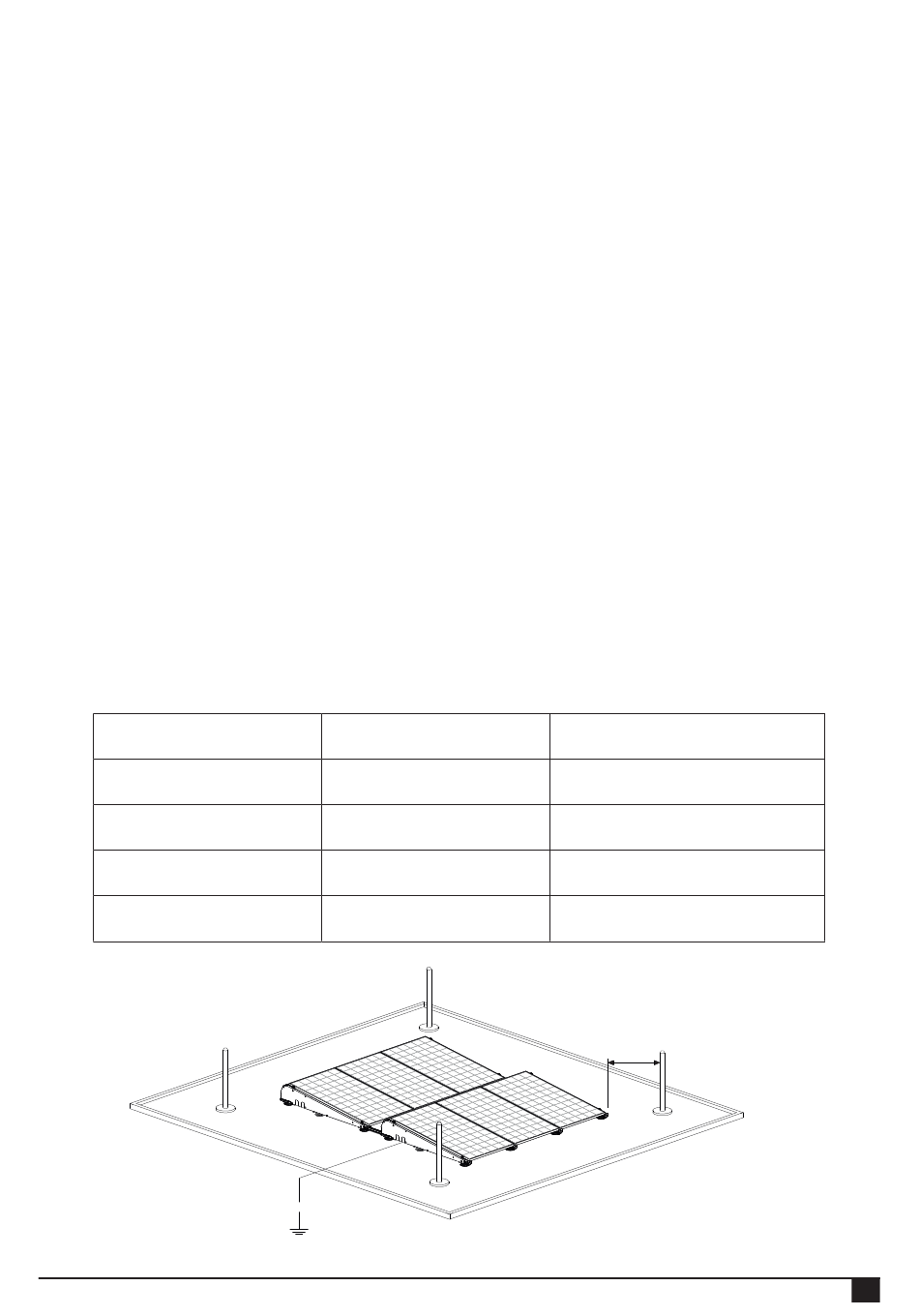

1. Application souhaitée : Application du système de détection de la foudre (équipé de pointes conductrices).
•
Déterminez la distance de séparation sûre (S) conformément à la norme NEN-EN-CEI 62305 (minimum 0,5 mètre).
•
Respectez autant que possible la distance de séparation entre le système PV (PV) et le système de protection
contre la foudre (SPF).
•
Vous pouvez ainsi garder le système PV séparé du système de protection contre la foudre pour éviter l'entrée du
courant de foudre.
2. Si cela n'est pas possible, reliez le système PV au SPF selon le niveau de protection contre la foudre (NPF)
applicable ;
•
Consultez le tableau 1, utilisez des connexions de 16 mm
•
Déterminez le besoin de protection supplémentaire de type 1 et/ou de type 2 contre les surtensions.
•
Veillez à ce que les systèmes de support de câbles soient également mis à la terre et reliés au SPF. NB : Les
systèmes de support de câble métallique font également partie du système PV.
•
Veillez à acheminer le câble de mise à la terre en parallèle aux câbles CC.
DANS LES DEUX CAS : CONSULTEZ AU PRÉALABLE VOTRE EXPERT EN PROTECTION CONTRE LA FOUDRE
POUR ANALYSER VOTRE PROJET ET ÉVITER TOUT PROBLÈME DE SÉCURITÉ NON SOUHAITÉ. ESDEC
NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE L'APPLICATION ET/OU DE LA COMBINAISON
DE PROTECTION CONTRE LA FOUDRE SUR LE TOIT. CONSULTEZ VOTRE EXPERT POUR GARANTIR UNE
INSTALLATION SÉCURISÉE CONFORME AUX NORMES NEN-EN-CEI 62305 – NEN1010 (NPR5310 – partie 712
section 6.3)
Tableau 1
Taille du grillage
5x5 mètres
10x10 mètres
15x15 mètres
20x20 mètres
SPF = système de protection contre la foudre
NPF = niveau de protection contre la foudre
Version 08/08/23
MANUEL DU SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
au minimum.
2
NPF
Relier le système PV au...
I
II
III
IV
5 mètres
10 mètres
15 mètres
20 mètres
S
28
