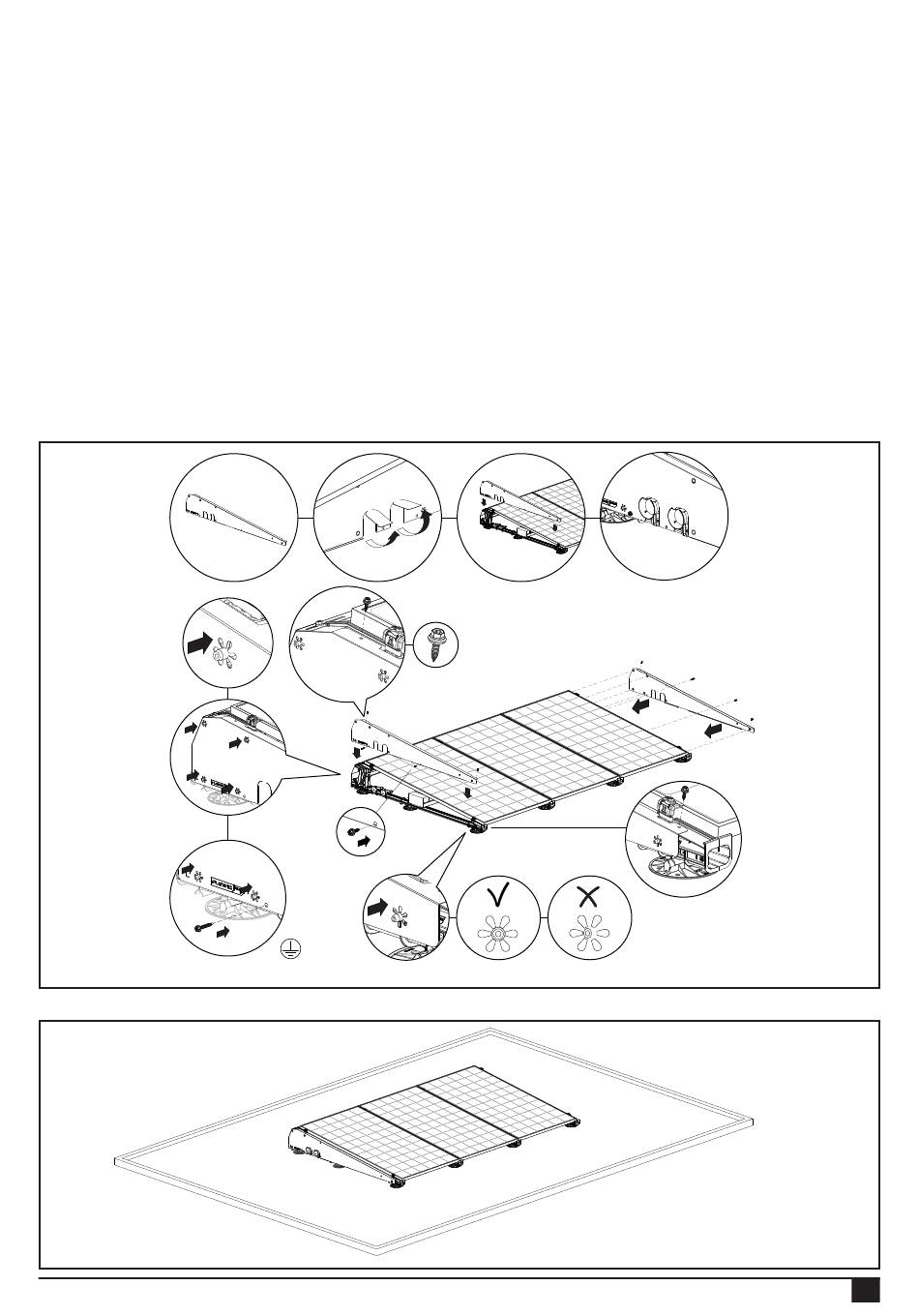

7.2 Montage des déflecteur de vent gauche/droit avec guides de sortie de câble
Placez le déflecteur de vent gauche en regard du côté gauche du champ de panneaux et le déflecteur de vent droit en
regard du côté droit.
ATTENTION ! La bride du déflecteur de vent doit toujours être tournée vers le champ de panneaux.
Sur le côté où sont situés les guides de sortie de câble, ouvrez les plaquettes de passage sur la partie inférieure du
déflecteur de vent et pliez-les vers l'intérieur pour créer des évidements, si nécessaire. Placez le déflecteur de vent avec
les évidements sur les guides de sortie de câble. Montez les 2 déflecteurs de vent (gauche et droit) à l'aide des starlock sur
les éléments de base. Installez le déflecteur de vent avec précaution.
Vérifiez que tous les starlock sont parfaitement enclenchés sur l'élément de base. Appuyez fermement sur le déflecteur
de vent pour qu'il s'insère bien dans l'élément de base. Les déflecteurs de vent doivent ensuite être davantage fixés par
la vis auto-taraudeuse pour tôle métallique 6,0 x 25 mm SW10 HEX/T30 (référence 1008085) au niveau des éléments de
base hauts et bas et fixez les déflecteurs de vent en bas au centre avec la vis auto-taraudeuse pour tôle métallique 6,0 x 25
mm SW10 HEX/T30 (référence 1008085) sur le profilé de base. Si vous souhaitez mettre à la terre les déflecteurs de vent
(en option), vissez une vis autoperceuse 6,3x42 mm SW10/T30 (référence 1003016) à travers le trou pré-percé à côté du
starlock inférieur dans le déflecteur de vent et le profilé de base. Les déflecteurs de vent latéraux sont maintenant mis à la
terre et fixés. Et la première rangée de panneaux solaires est prête ! Les déflecteurs de vent latéraux sont maintenant mis à
la terre et fixés. Et la première rangée de panneaux solaires est prête !
4.
6,3x42
Vous pouvez maintenant monter la prochaine rangée de panneaux solaires. Le champ de panneaux est prêt !
Version 08/08/23
1.
5.
6.
6,0x25
Référence :
1008085
4.
Référence :
1003016
MANUEL DU SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
2.
3.
6,0x25
Référence :
1008085
5.
