6.18 Montage du déflecteur de vent gauche/droit

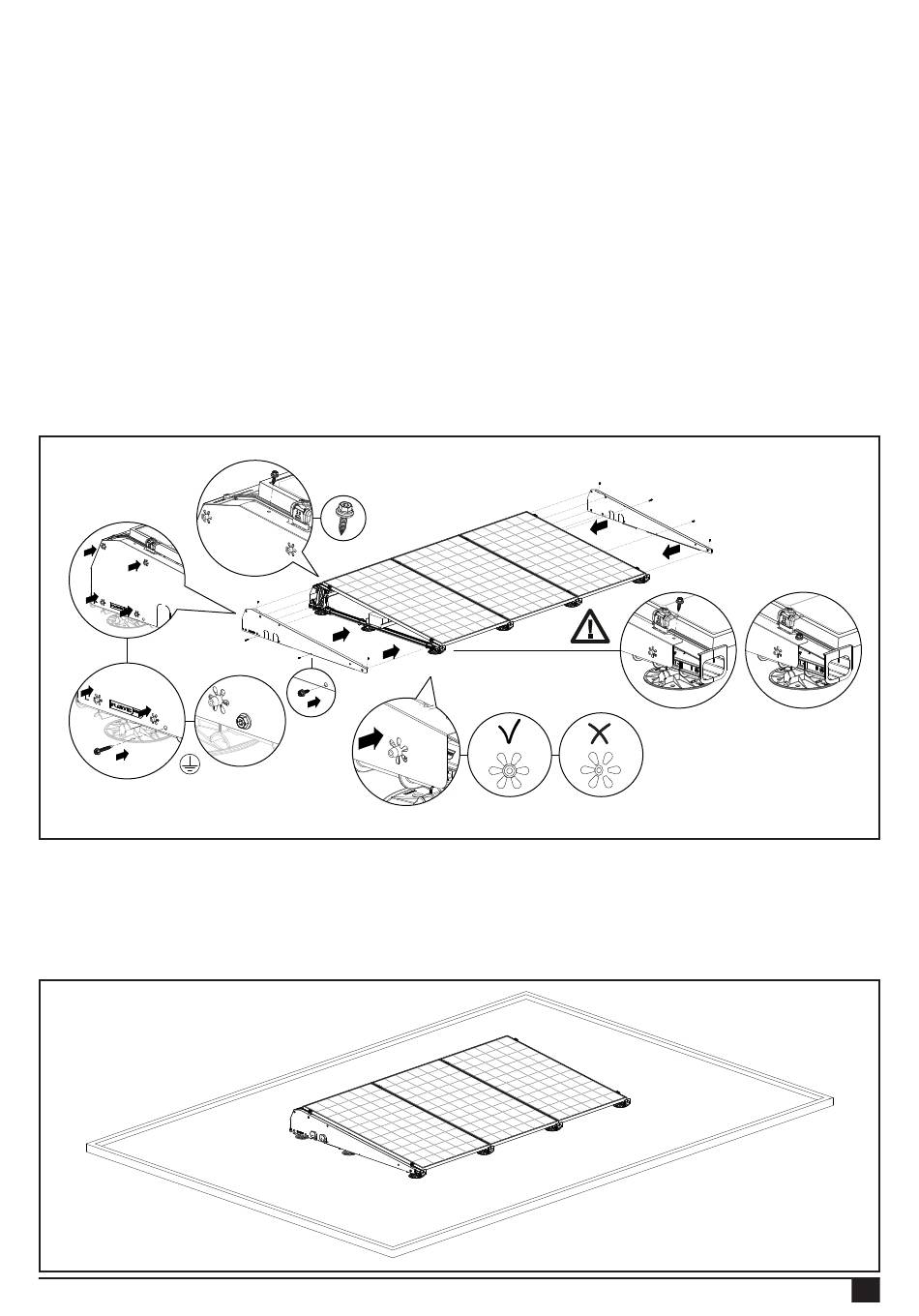

Placez le déflecteur de vent gauche en regard du côté gauche du champ de panneaux et le déflecteur de vent droit en
regard du côté droit.
ATTENTION ! La bride du déflecteur de vent doit toujours être tournée vers le champ de panneaux.
Montez les 2 déflecteurs de vent (gauche et droit) à l'aide des starlock sur les éléments de base. Installez le déflecteur
de vent avec précaution. Vérifiez que tous les starlock sont parfaitement enclenchés sur l'élément de base. Appuyez
fermement sur le déflecteur de vent pour qu'il s'insère bien dans l'élément de base. Les déflecteurs de vent doivent ensuite
être davantage fixés par la vis autotaraudeuse pour tôle métallique 6,0 x 25 mm SW10 HEX/T30 (référence 1008085) au
niveau des éléments de base hauts et bas et fixez les déflecteurs de vent en bas au centre avec la vis autotaraudeuse pour
tôle métallique 6,0 x 25 mm SW10 HEX/T30 (référence 1008085) sur le profilé de base.
Si vous souhaitez mettre à la terre les déflecteurs de vent (en option), vissez une vis autoperceuse 6,3x42 mm SW10/T30
(référence 1003016) à travers le trou pré-percé à côté du starlock inférieur dans le déflecteur de vent et le profilé de base.
Les déflecteurs de vent latéraux sont maintenant mis à la terre et fixés. Et la première rangée de panneaux solaires est
prête !
ATTENTION ! Si des guides de sortie de câble sont utilisés, des évidements doivent être créés dans les déflecteurs
de vent. Voir annexe, point 7.2.2, pour l'installation de déflecteurs de vent sur les guides de sortie de câble.
6,3x42
Référence :
1003016
Vous pouvez maintenant monter la 2ème rangée de panneaux solaires. Pour ce faire, suivez les étapes d'installation
des points 6.8 à 6.18. Le champ de panneaux est prêt !
Version 08/08/23
6,0x25
Référence :
1008085
6,0x25
Référence :
1008085
MANUEL DU SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
6,0x25
Référence :
1008085
23
