• Isolateur déclenché : 6mA dans la zone (10mA dans l'isolateur), 16mA au total
• Tout le câblage est surveillé et limité en puissance
Structure mécanique
Le MX920 est contenu dans une carte de circuit imprimé (PCB) double face qui est ajustée dans une
plaque de façade sur mesure conçue pour être montée sur un boîtier MK double bande standard
(voir figure 2). Le MX920 peut être commandé déjà monté sur la plaque de façade. La boîte MK
est montée en surface. Des trous appropriés doivent être percés dans la boîte pour la connexion
électrique. Un presse-étoupe est requis pour l'utilisation des câbles et conduits MICC. La carte à
circuit imprimé est montée à l'arrière de la plaque de façade, un couvercle en plastique protecteur
étant installé sur la carte à circuit imprimé, laissant seulement les bornes de connexion exposées.
Le circuit imprimé est équipé d'une LED jaune qui s'étend à travers l'avant de la plaque de façade
et fournit une indication du fonctionnement de l'unité.

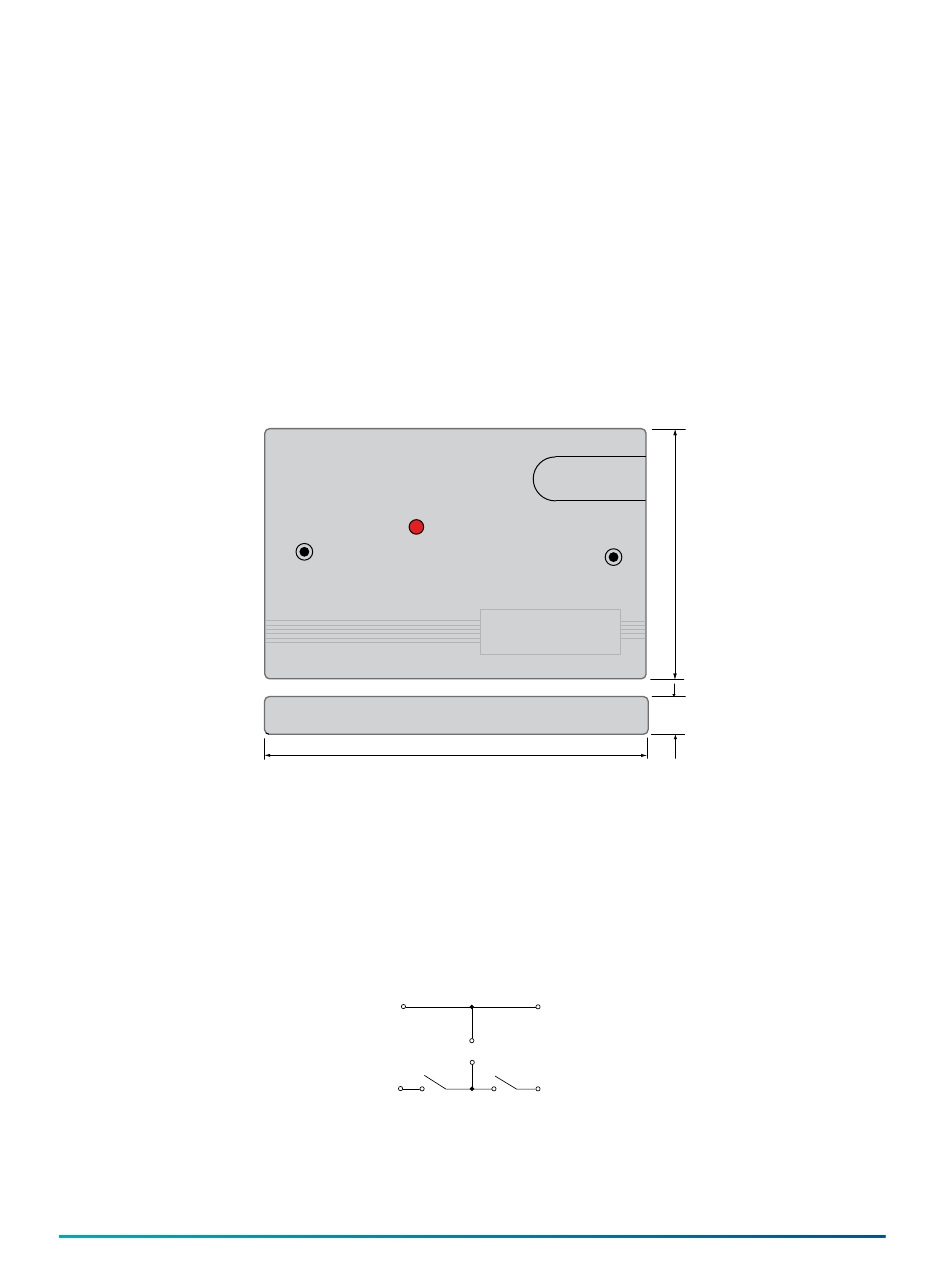

Illustration 2 : Plaque de façade et dimensions
Fonctionnement
Les interrupteurs du MX920 sont normalement fermés. Si un court-circuit est détecté sur le circuit
droit, les deux interrupteurs s'ouvrent. Si un court-circuit est détecté du côté gauche, l'interrupteur
du côté gauche s'ouvre. Et si un court-circuit est détecté du côté droit, l'interrupteur du côté droit
s'ouvre.
Illustration 3 : Fonctionnement du MX920
4
148
L+
S +
S -
L-
Guide d'installation du module d'isolation de ligne MX920 MX Digital Loop
87
14
R +
R -
